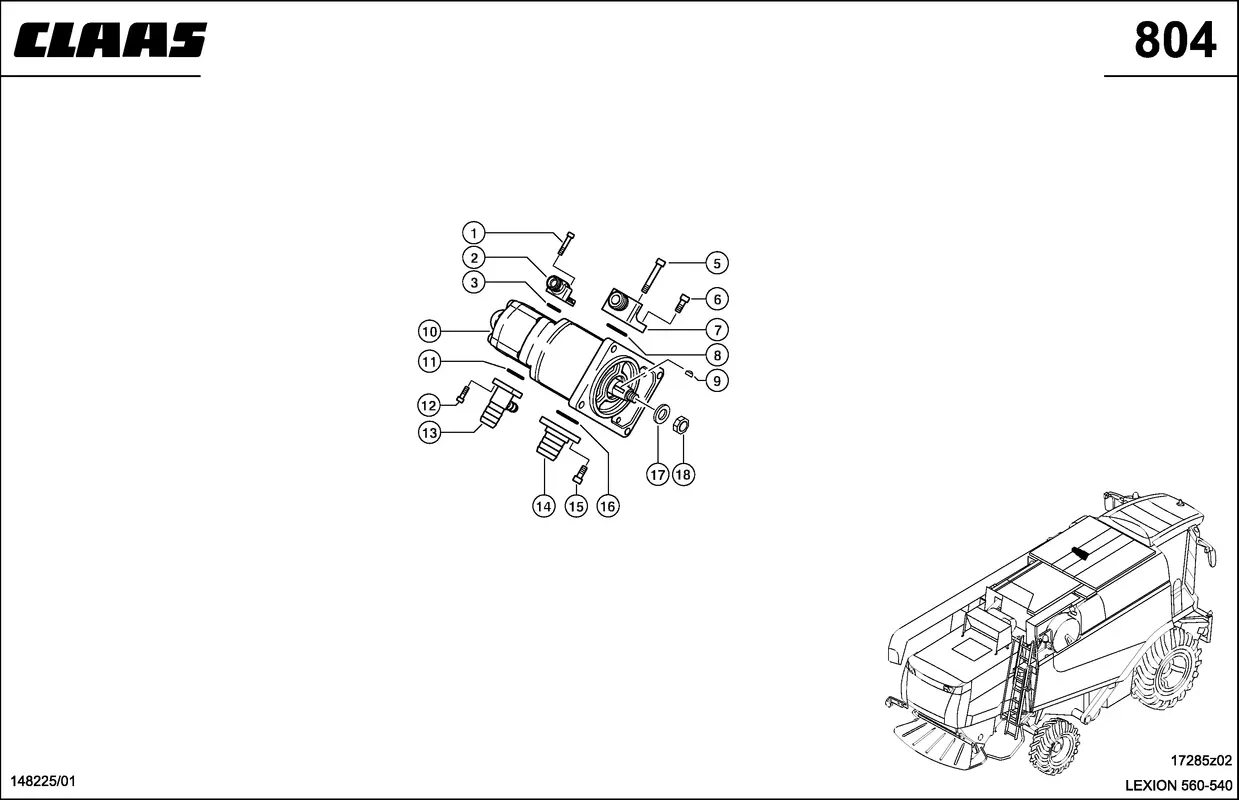

Гидравлический насос. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидравлический насос. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт С Цил.гол. 0002164690 |
| Ссылка на деталь | 0002164690 |
| Номер на схеме | 2 |
| Название детали | Фланец Угловой 0008087830 |
| Ссылка на деталь | 0008087830 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002381940 |
| Ссылка на деталь | 0002381940 |
| Номер на схеме | 5 |
| Название детали | Винт С Цил.Гол. 0002165560 |
| Ссылка на деталь | 0002165560 |
| Номер на схеме | 6 |
| Название детали | Винт С Цил.Гол. 0002161370 |
| Ссылка на деталь | 0002161370 |
| Номер на схеме | 7 |
| Название детали | Фланец Угловой 0005706230 |
| Ссылка на деталь | 0005706230 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002338790 |
| Ссылка на деталь | 0002338790 |
| Номер на схеме | 9 |
| Название детали | Шпонка Сегментная 0002448160 |
| Ссылка на деталь | 0002448160 |
| Номер на схеме | 10 |
| Название детали | Насос Сдвоенный 0007719390 |
| Ссылка на деталь | 0007719390 |
| Номер на схеме | 10 |
| Название детали | Кпл.Колец Уплотн. 6005011582 |
| Ссылка на деталь | 6005011582 |
| Номер на схеме | 10 |
| Название детали | Кпл.Уплотнений 0005686080 |
| Ссылка на деталь | 0005686080 |
| Номер на схеме | 10 |
| Название детали | Кпл.Уплотнений 0005449520 |
| Ссылка на деталь | 0005449520 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002383530 |
| Ссылка на деталь | 0002383530 |
| Номер на схеме | 12 |
| Название детали | Винт С Цил.гол. 0002381991 |
| Ссылка на деталь | 0002381991 |
| Номер на схеме | 13 |
| Название детали | Штуцер Фланцевый 0006830870 |
| Ссылка на деталь | 0006830870 |
| Номер на схеме | 14 |
| Название детали | Штуцер Фланцевый 0005683600 |
| Ссылка на деталь | 0005683600 |
| Номер на схеме | 15 |
| Название детали | Винт С Цил.Гол. 0002161370 |
| Ссылка на деталь | 0002161370 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0006334450 |
| Ссылка на деталь | 0006334450 |
| Номер на схеме | 17 |
| Название детали | Кольцо Пружинное 0002351351 |
| Ссылка на деталь | 0002351351 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002333240 |
| Ссылка на деталь | 0002333240 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
