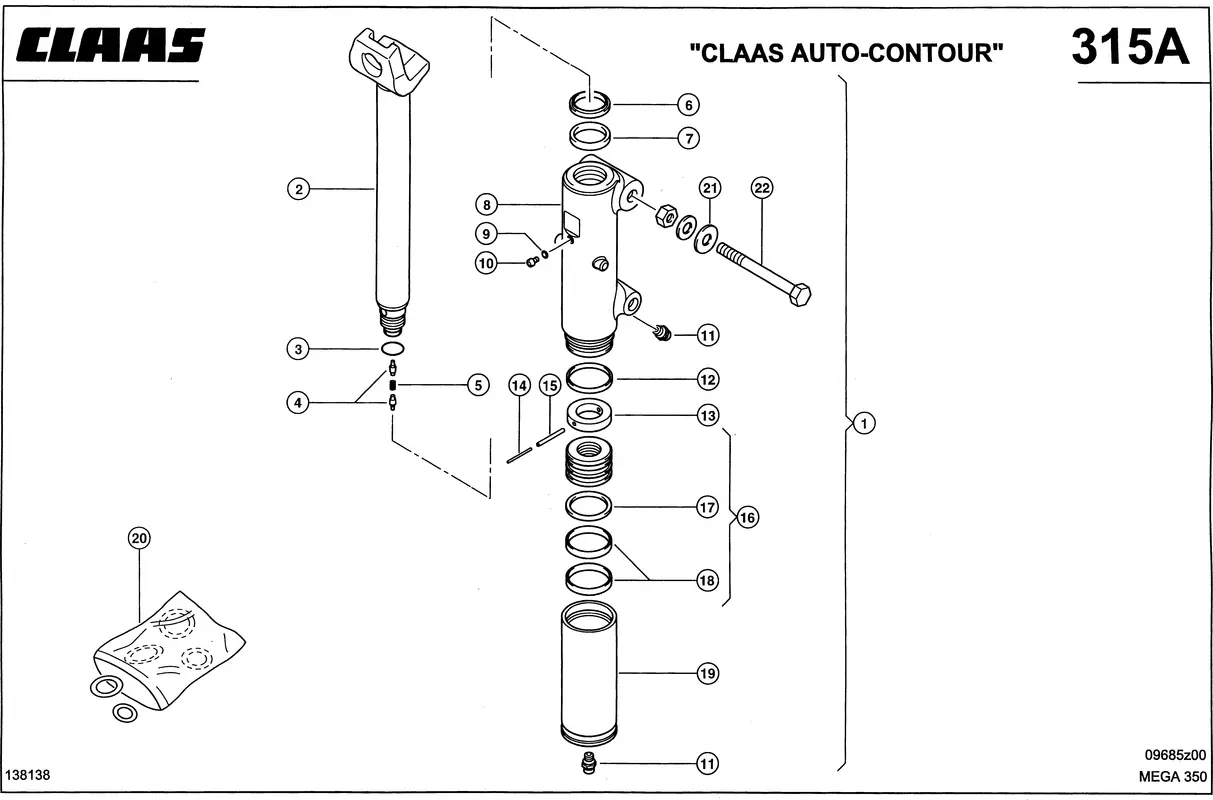

Гидравлический цилиндр, auto – conto. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 83699999
Гидравлический цилиндр, auto – conto. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Головка Цилиндра 0000407181 |
| Ссылка на деталь | 0000407181 |
| Номер на схеме | 2 |
| Название детали | Шток 0000426641 |
| Ссылка на деталь | 0000426641 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002119230 |
| Ссылка на деталь | 0002119230 |
| Номер на схеме | 4 |
| Название детали | Клапан Обратный 0006725841 |
| Ссылка на деталь | 0006725841 |
| Номер на схеме | 5 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 6 |
| Название детали | Пыльник 0002150610 |
| Ссылка на деталь | 0002150610 |
| Номер на схеме | 7 |
| Название детали | Кольцо П-Образн. 0002150620 |
| Ссылка на деталь | 0002150620 |
| Номер на схеме | 8 |
| Название детали | Головка Цилиндра 0000858910 |
| Ссылка на деталь | 0000858910 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнительное 0002357810 |
| Ссылка на деталь | 0002357810 |
| Номер на схеме | 10 |
| Название детали | Винт С Цил.гол. 0002422120 |
| Ссылка на деталь | 0002422120 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 12 |
| Название детали | Двойной Уплотнитель 0002181180 |
| Ссылка на деталь | 0002181180 |
| Номер на схеме | 13 |
| Название детали | Кольцо Упорное 0000456270 |
| Ссылка на деталь | 0000456270 |
| Номер на схеме | 14 |
| Название детали | Штифт Распорный 0002356532 |
| Ссылка на деталь | 0002356532 |
| Номер на схеме | 15 |
| Название детали | Штифт Распорный 0002376012 |
| Ссылка на деталь | 0002376012 |
| Номер на схеме | 16 |
| Название детали | Поршень 0000439520 |
| Ссылка на деталь | 0000439520 |
| Номер на схеме | 17 |
| Название детали | Уплотнение Поршня 0002132330 |
| Ссылка на деталь | 0002132330 |
| Номер на схеме | 18 |
| Название детали | Кольцо Порш.Напр. 0002185680 |
| Ссылка на деталь | 0002185680 |
| Номер на схеме | 19 |
| Название детали | Цилиндр 0000417550 |
| Ссылка на деталь | 0000417550 |
| Номер на схеме | 20 |
| Название детали | Кпл.Уплотнений 0000456890 |
| Ссылка на деталь | 0000456890 |
| Номер на схеме | 21 |
| Название детали | Диск 0002342330 |
| Ссылка на деталь | 0002342330 |
| Номер на схеме | 22 |
| Название детали | Винт 6-Гр. 0002427950 |
| Ссылка на деталь | 0002427950 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 22 |
| Название детали | Гайка Стопорная 0002380470 |
| Ссылка на деталь | 0002380470 |
