Гидравлический цилиндр, auto – contou. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 83699999
Гидравлический цилиндр, auto – contou. Цилиндр. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание

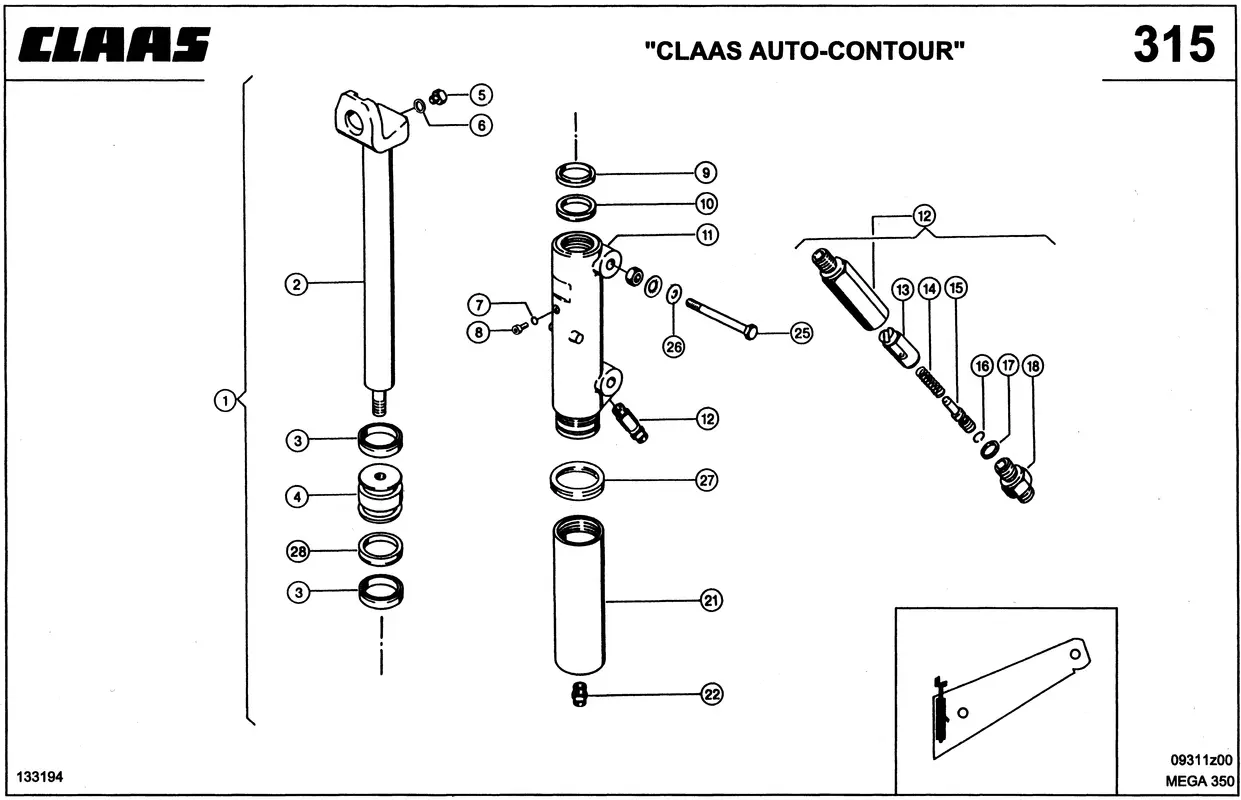

| Номер на схеме | 1 |
| Название детали | Головка Цилиндра 0000406101 |
| Ссылка на деталь | 0000406101 |
| Номер на схеме | 1 |
| Название детали | Головка Цилиндра 0006336843 |
| Ссылка на деталь | 0006336843 |
| Номер на схеме | 2 |
| Название детали | Шток 0000426641 |
| Ссылка на деталь | 0000426641 |
| Номер на схеме | 2 |
| Название детали | Шток 0000874280 |
| Ссылка на деталь | 0000874280 |
| Номер на схеме | 3 |
| Название детали | Кольцо П-Образн. 0002120270 |
| Ссылка на деталь | 0002120270 |
| Номер на схеме | 4 |
| Название детали | Поршень 0000439520 |
| Ссылка на деталь | 0000439520 |
| Номер на схеме | 4 |
| Название детали | Поршень 0000850720 |
| Ссылка на деталь | 0000850720 |
| Номер на схеме | 5 |
| Название детали | Пробка Резьбов. 0002151110 |
| Ссылка на деталь | 0002151110 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнительное 0002366870 |
| Ссылка на деталь | 0002366870 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнительное 0002357810 |
| Ссылка на деталь | 0002357810 |
| Номер на схеме | 8 |
| Название детали | Винт С Цил.гол. 0002422120 |
| Ссылка на деталь | 0002422120 |
| Номер на схеме | 9 |
| Название детали | Пыльник 0002150610 |
| Ссылка на деталь | 0002150610 |
| Номер на схеме | 10 |
| Название детали | Кольцо П-Образн. 0002150620 |
| Ссылка на деталь | 0002150620 |
| Номер на схеме | 11 |
| Название детали | Головка Цилиндра 000656715 |
| Ссылка на деталь | 000656715 |
| Номер на схеме | 12 |
| Название детали | Клапан Регулирования Потока 0006336801 |
| Ссылка на деталь | 0006336801 |
| Номер на схеме | 13 |
| Название детали | Вставка 0006336820 |
| Ссылка на деталь | 0006336820 |
| Номер на схеме | 14 |
| Название детали | Пружина Сжатия 0006315921 |
| Ссылка на деталь | 0006315921 |
| Номер на схеме | 15 |
| Название детали | Регулятор Давления 0006336831 |
| Ссылка на деталь | 0006336831 |
| Номер на схеме | 16 |
| Название детали | Кольцо Стопорное 0000931200 |
| Ссылка на деталь | 0000931200 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнительное 0006335330 |
| Ссылка на деталь | 0006335330 |
| Номер на схеме | 18 |
| Название детали | Штуцер Резьбовой 0002132800 |
| Ссылка на деталь | 0002132800 |
| Номер на схеме | 21 |
| Название детали | Цилиндр 0000417550 |
| Ссылка на деталь | 0000417550 |
| Номер на схеме | 21 |
| Название детали | Гидроцилиндр 0006567090 |
| Ссылка на деталь | 0006567090 |
| Номер на схеме | 22 |
| Название детали | Штуцер Резьбовой 0002386650 |
| Ссылка на деталь | 0002386650 |
| Номер на схеме | 25 |
| Название детали | Винт 6-Гр. 0002427950 |
| Ссылка на деталь | 0002427950 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361730 |
| Ссылка на деталь | 0002361730 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 26 |
| Название детали | Диск 0002342330 |
| Ссылка на деталь | 0002342330 |
| Номер на схеме | 27 |
| Название детали | Двойной Уплотнитель 0002181180 |
| Ссылка на деталь | 0002181180 |
| Номер на схеме | 28 |
| Название детали | Направляющ.Поршня 0002120581 |
| Ссылка на деталь | 0002120581 |
| Номер на схеме | 28 |
| Название детали | Кпл.Уплотнений 0000456890 |
| Ссылка на деталь | 0000456890 |
