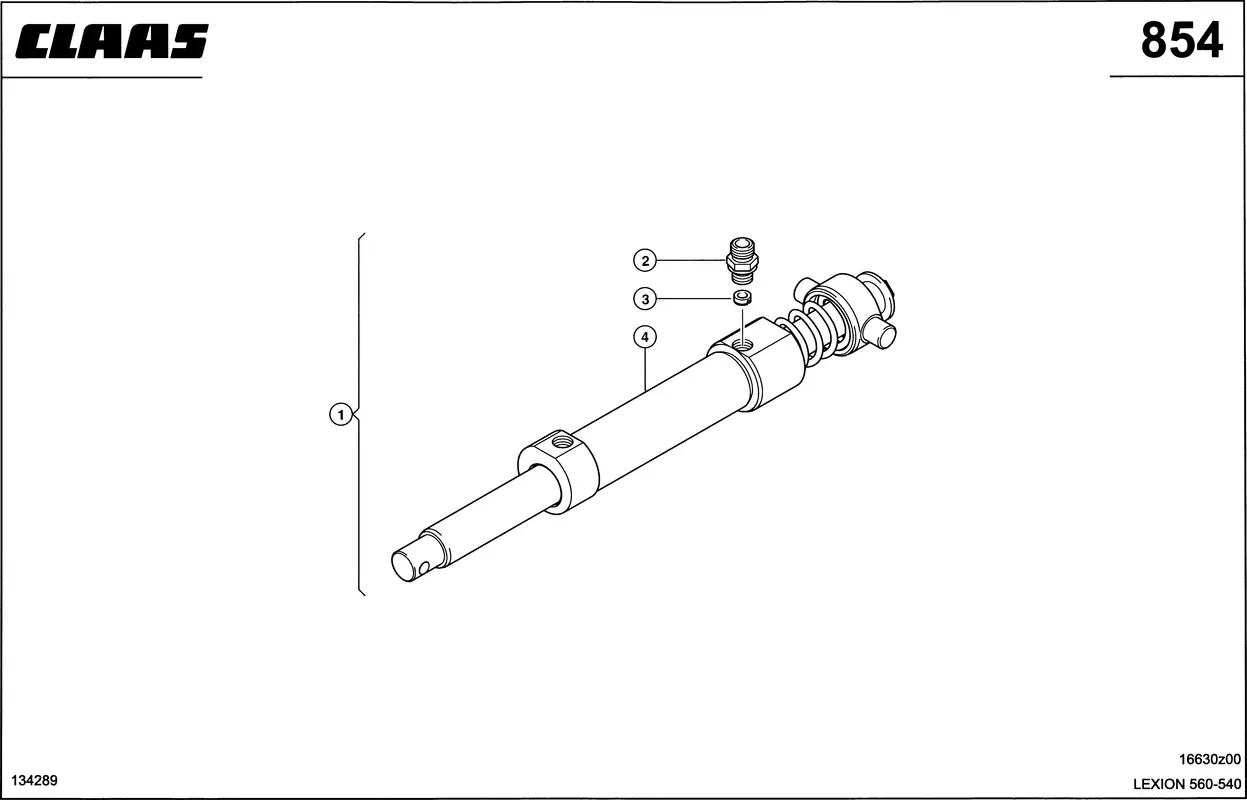

Гидравлический цилиндр, измельчитель сол. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Гидравлический цилиндр, измельчитель сол. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 123378467 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Гидроцилиндр 0000406801 |
Ссылка на деталь | 0000406801 |
Номер на схеме | 1 |
Название детали | Кпл.уплотнений 0000449040 |
Ссылка на деталь | 0000449040 |
Номер на схеме | 2 |
Название детали | Штуцер Резьбовой 0002159170 |
Ссылка на деталь | 0002159170 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002158380 |
Ссылка на деталь | 0002158380 |
Номер на схеме | 3 |
Название детали | Шайба 0000449970 |
Ссылка на деталь | 0000449970 |
Номер на схеме | 3 |
Название детали | Шайба 0000449950 |
Ссылка на деталь | 0000449950 |
Номер на схеме | 4 |
Название детали | Гидроцилиндр 0006285273 |
Ссылка на деталь | 0006285273 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Гидравлика, Гидравлический цилиндр, измельчитель сол, Цилиндр |
