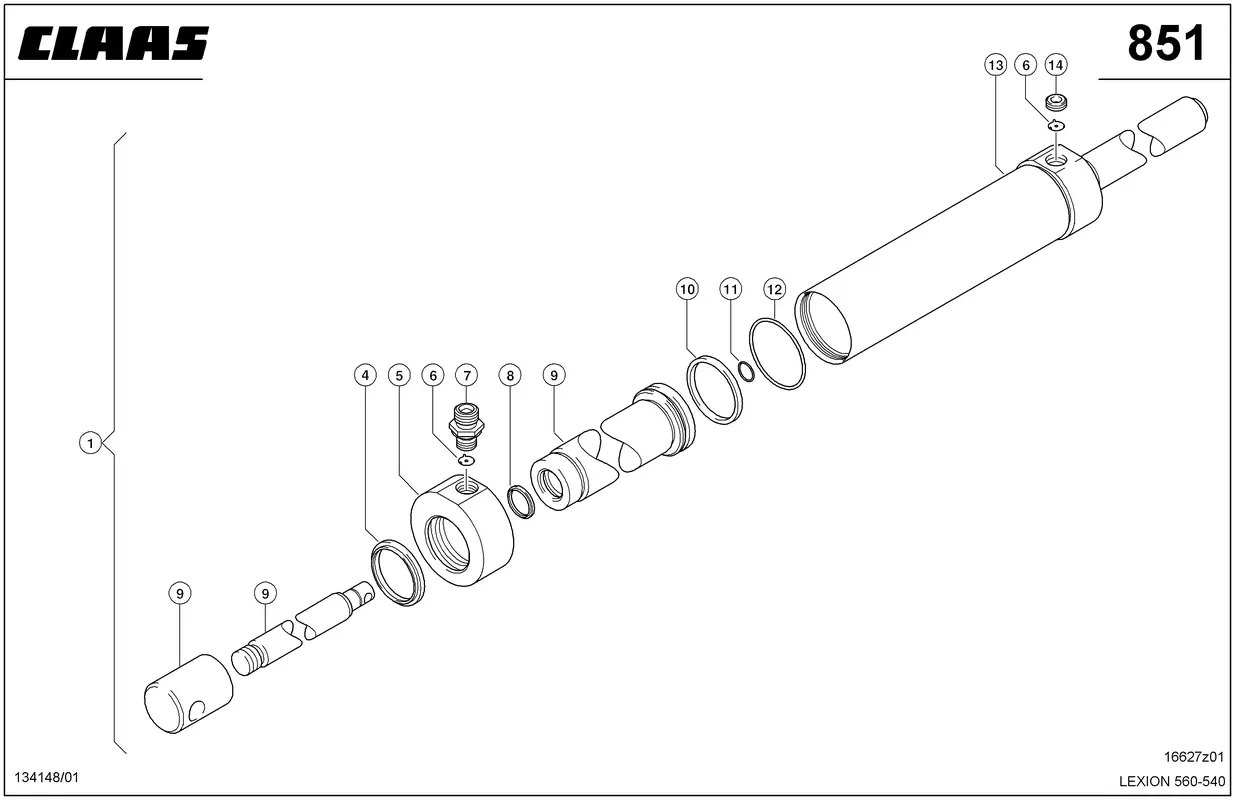

Гидравлический цилиндр, молотилка. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидравлический цилиндр, молотилка. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 147478475 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Гидроцилиндр 0000406012 |
Ссылка на деталь | 0000406012 |
Номер на схеме | 1 |
Название детали | Кпл.уплотнений 0000456081 |
Ссылка на деталь | 0000456081 |
Номер на схеме | 4 |
Название детали | Сбрасыватель 2-Ст 0002132360 |
Ссылка на деталь | 0002132360 |
Номер на схеме | 4 |
Название детали | Сбрасыватель 2-Ст 0002186180 |
Ссылка на деталь | 0002186180 |
Номер на схеме | 5 |
Название детали | Головка Цилиндра 0000436911 |
Ссылка на деталь | 0000436911 |
Номер на схеме | 6 |
Название детали | Шайба 0000449980 |
Ссылка на деталь | 0000449980 |
Номер на схеме | 6 |
Название детали | Шайба 0000449950 |
Ссылка на деталь | 0000449950 |
Номер на схеме | 7 |
Название детали | Штуцер Резьбовой 0002159170 |
Ссылка на деталь | 0002159170 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнит. 0002158380 |
Ссылка на деталь | 0002158380 |
Номер на схеме | 7 |
Название детали | Дроссель 0006074221 |
Ссылка на деталь | 0006074221 |
Номер на схеме | 8 |
Название детали | Сбрасыватель 2-Ст 0002188300 |
Ссылка на деталь | 0002188300 |
Номер на схеме | 9 |
Название детали | Шток 0000426591 |
Ссылка на деталь | 0000426591 |
Номер на схеме | 10 |
Название детали | Уплотнение Поршня 0002132200 |
Ссылка на деталь | 0002132200 |
Номер на схеме | 11 |
Название детали | Кольцо Стопорное 0002150800 |
Ссылка на деталь | 0002150800 |
Номер на схеме | 12 |
Название детали | Кольцо Уплотнит. 0002394670 |
Ссылка на деталь | 0002394670 |
Номер на схеме | 13 |
Название детали | Труба Цилиндра 0000861151 |
Ссылка на деталь | 0000861151 |
Номер на схеме | 14 |
Название детали | Кольцо Резьбовое 0000456010 |
Ссылка на деталь | 0000456010 |
