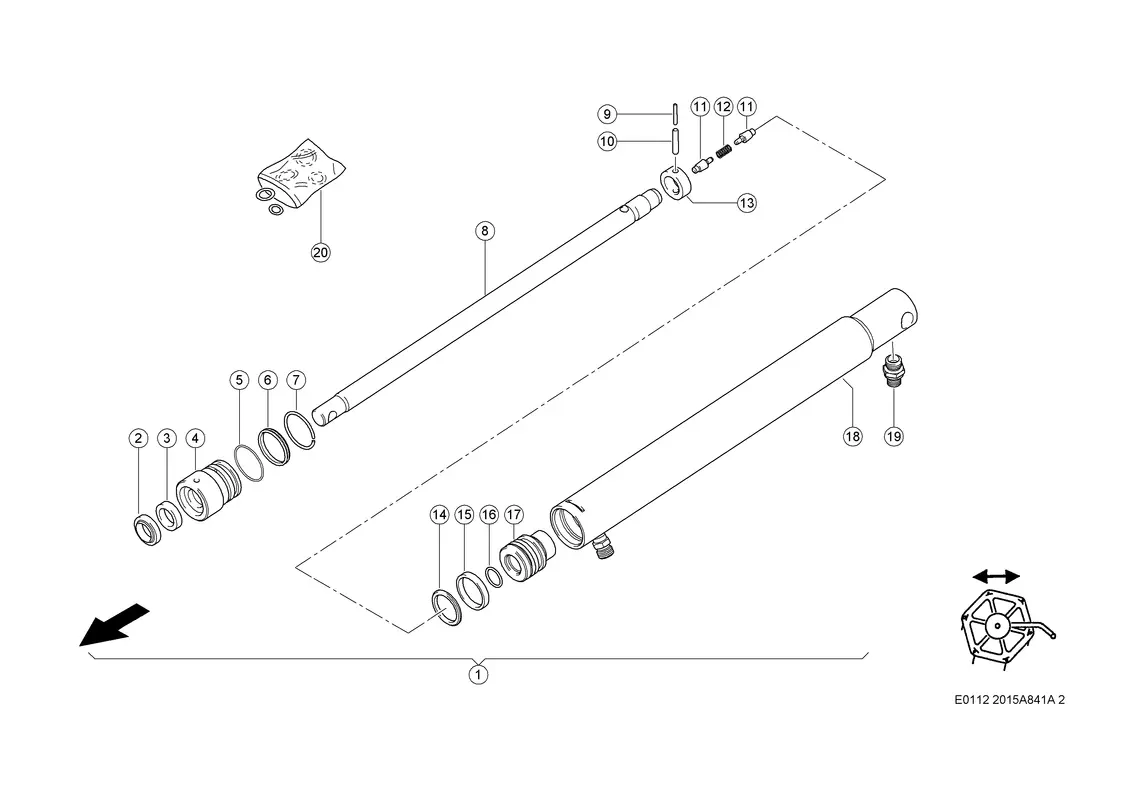

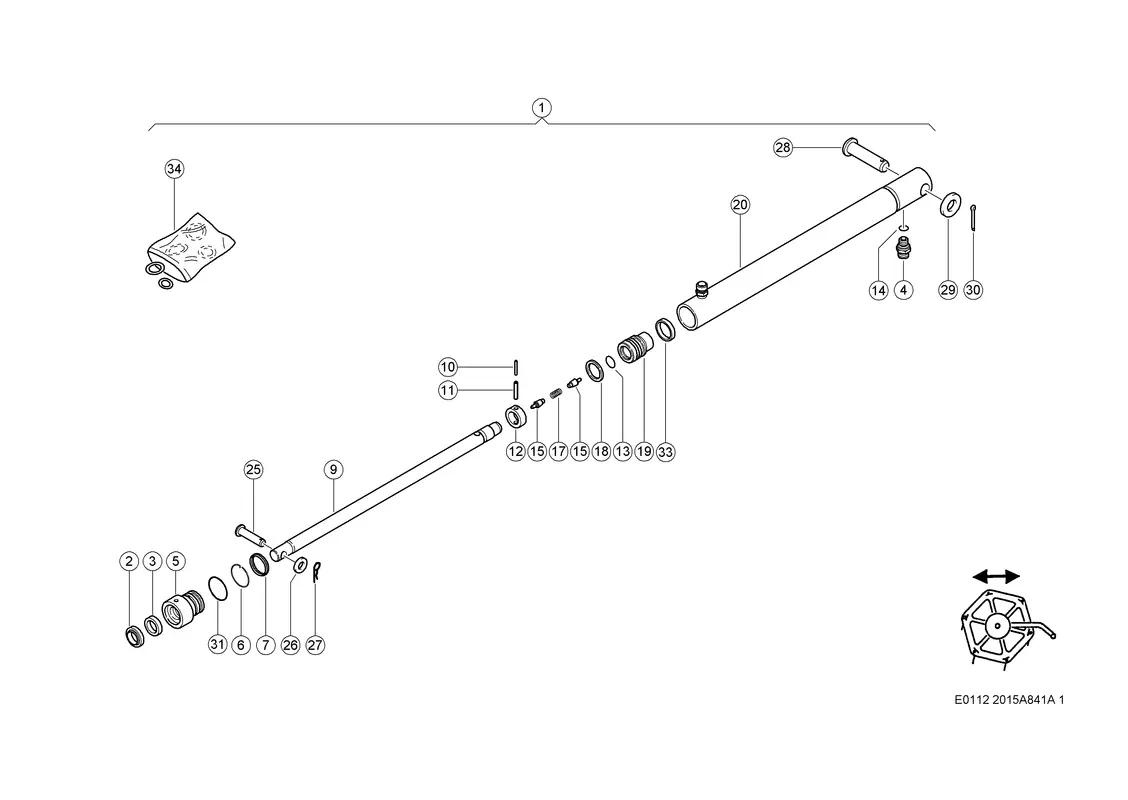

Гидравлический цилиндр мотовила, горизонтальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Гидравлический цилиндр мотовила, горизонтальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0006690012 |
| Ссылка на деталь | 0006690012 |
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0006690112 |
| Ссылка на деталь | 0006690112 |
| Номер на схеме | 2 |
| Название детали | Пыльник 0006560160 |
| Ссылка на деталь | 0006560160 |
| Номер на схеме | 2 |
| Название детали | Пыльник 0006560160 |
| Ссылка на деталь | 0006560160 |
| Номер на схеме | 3 |
| Название детали | Кольцо П-Образн. 0002120480 |
| Ссылка на деталь | 0002120480 |
| Номер на схеме | 3 |
| Название детали | Кольцо П-Образн. 0002120480 |
| Ссылка на деталь | 0002120480 |
| Номер на схеме | 4 |
| Название детали | Головка Цилиндра 0000858240 |
| Ссылка на деталь | 0000858240 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 5 |
| Название детали | Головка Цилиндра 0000858251 |
| Ссылка на деталь | 0000858251 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002167160 |
| Ссылка на деталь | 0002167160 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнительное 0002181160 |
| Ссылка на деталь | 0002181160 |
| Номер на схеме | 6 |
| Название детали | Проволока Стопорная 0006688380 |
| Ссылка на деталь | 0006688380 |
| Номер на схеме | 7 |
| Название детали | Проволока Стопорная 0006437230 |
| Ссылка на деталь | 0006437230 |
| Номер на схеме | 7 |
| Название детали | Двойной Уплотнитель 0002181870 |
| Ссылка на деталь | 0002181870 |
| Номер на схеме | 8 |
| Название детали | Шток 0000429990 |
| Ссылка на деталь | 0000429990 |
| Номер на схеме | 9 |
| Название детали | Шток 0000429990 |
| Ссылка на деталь | 0000429990 |
| Номер на схеме | 9 |
| Название детали | Штифт Распорный 0002167370 |
| Ссылка на деталь | 0002167370 |
| Номер на схеме | 10 |
| Название детали | Штифт Распорный 0002167390 |
| Ссылка на деталь | 0002167390 |
| Номер на схеме | 10 |
| Название детали | Штифт Распорный 0002167370 |
| Ссылка на деталь | 0002167370 |
| Номер на схеме | 11 |
| Название детали | Штифт Распорный 0002167390 |
| Ссылка на деталь | 0002167390 |
| Номер на схеме | 11 |
| Название детали | Клапан Обратный 0006725841 |
| Ссылка на деталь | 0006725841 |
| Номер на схеме | 12 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 12 |
| Название детали | Кольцо Упорное 0006690090 |
| Ссылка на деталь | 0006690090 |
| Номер на схеме | 13 |
| Название детали | Кольцо Упорное 0006690090 |
| Ссылка на деталь | 0006690090 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнит. 0002122510 |
| Ссылка на деталь | 0002122510 |
| Номер на схеме | 14 |
| Название детали | Уплотнение Поршня 0002160191 |
| Ссылка на деталь | 0002160191 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 15 |
| Название детали | Труба Направл. 0002128320 |
| Ссылка на деталь | 0002128320 |
| Номер на схеме | 15 |
| Название детали | Клапан Обратный 0006725841 |
| Ссылка на деталь | 0006725841 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002122510 |
| Ссылка на деталь | 0002122510 |
| Номер на схеме | 17 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 17 |
| Название детали | Поршень 0000859890 |
| Ссылка на деталь | 0000859890 |
| Номер на схеме | 18 |
| Название детали | Труба Цилиндра 0000419960 |
| Ссылка на деталь | 0000419960 |
| Номер на схеме | 18 |
| Название детали | Уплотнение Поршня 0002160201 |
| Ссылка на деталь | 0002160201 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 19 |
| Название детали | Поршень 0000859950 |
| Ссылка на деталь | 0000859950 |
| Номер на схеме | 20 |
| Название детали | Кпл.Уплотнений 0000459961 |
| Ссылка на деталь | 0000459961 |
| Номер на схеме | 20 |
| Название детали | Труба Цилиндра 0000419980 |
| Ссылка на деталь | 0000419980 |
| Номер на схеме | 25 |
| Название детали | Палец 0002380640 |
| Ссылка на деталь | 0002380640 |
| Номер на схеме | 26 |
| Название детали | Плоская Шайба 0002369132 |
| Ссылка на деталь | 0002369132 |
| Номер на схеме | 27 |
| Название детали | Штекер 0005001540 |
| Ссылка на деталь | 0005001540 |
| Номер на схеме | 28 |
| Название детали | Палец 0002330691 |
| Ссылка на деталь | 0002330691 |
| Номер на схеме | 29 |
| Название детали | Шайба 0002389900 |
| Ссылка на деталь | 0002389900 |
| Номер на схеме | 30 |
| Название детали | Шплинт 0002350900 |
| Ссылка на деталь | 0002350900 |
| Номер на схеме | 31 |
| Название детали | Кольцо Уплотнит. 0002119891 |
| Ссылка на деталь | 0002119891 |
| Номер на схеме | 33 |
| Название детали | Кольцо Направл. 0002129370 |
| Ссылка на деталь | 0002129370 |
| Номер на схеме | 34 |
| Название детали | Кпл.Уплотнений 0000459971 |
| Ссылка на деталь | 0000459971 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлический цилиндр мотовила, горизонтальн., Жатки, Мотовило, Прием Материала |
