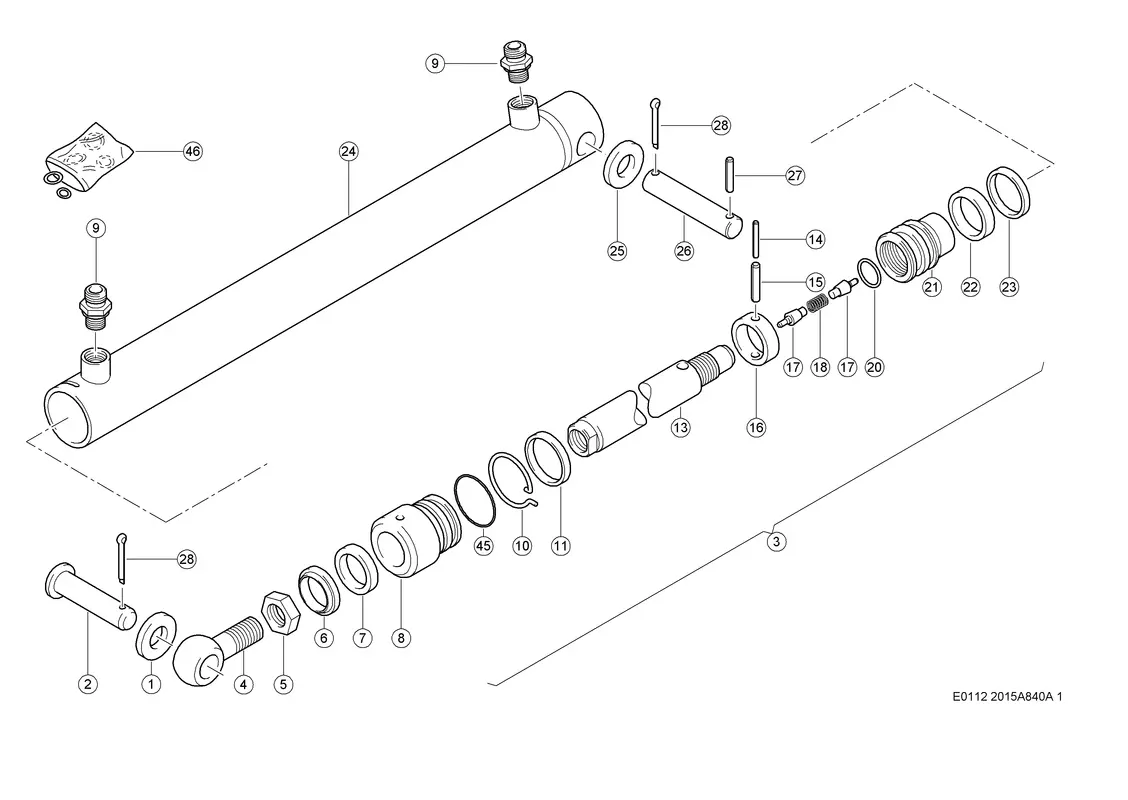

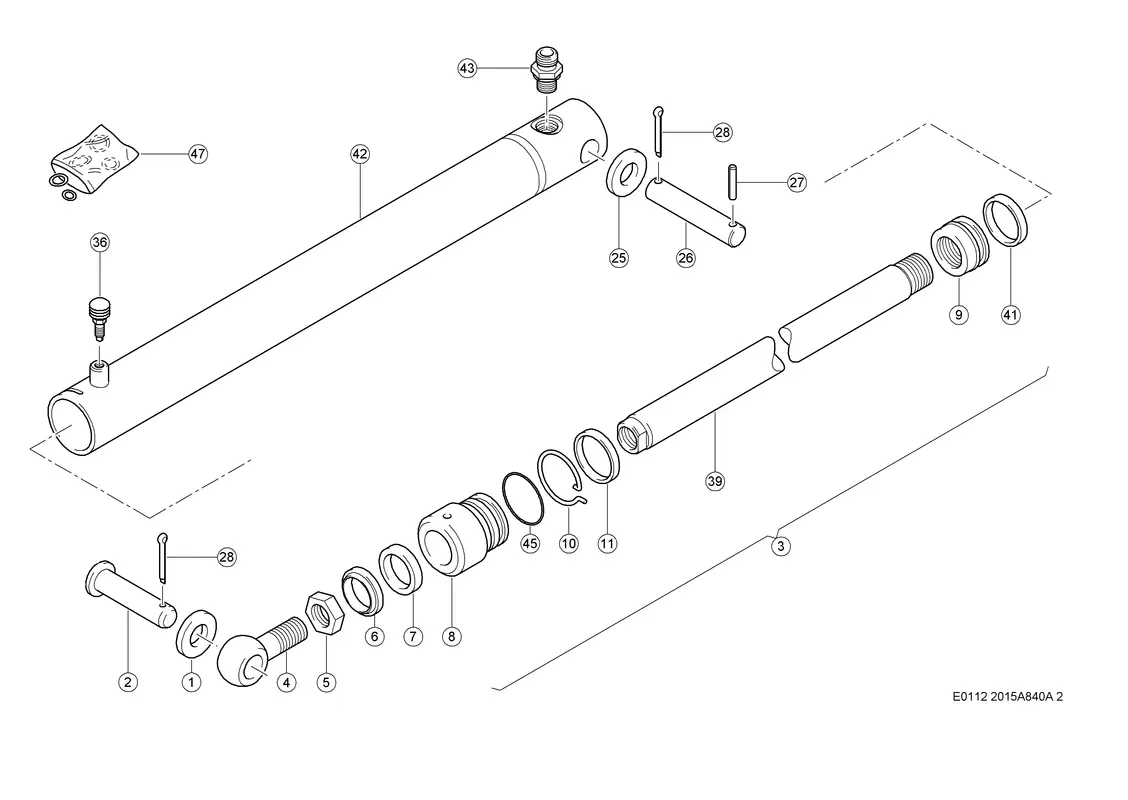

Гидравлический цилиндр мотовила, вертикальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Гидравлический цилиндр мотовила, вертикальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Шайба 0002389900 |
| Ссылка на деталь | 0002389900 |
| Номер на схеме | 1 |
| Название детали | Шайба 0002389900 |
| Ссылка на деталь | 0002389900 |
| Номер на схеме | 2 |
| Название детали | Палец 0002330691 |
| Ссылка на деталь | 0002330691 |
| Номер на схеме | 2 |
| Название детали | Палец 0002330691 |
| Ссылка на деталь | 0002330691 |
| Номер на схеме | 3 |
| Название детали | Гидроцилиндр Монт 0006689441 |
| Ссылка на деталь | 0006689441 |
| Номер на схеме | 3 |
| Название детали | Гидроцилиндр 0000406420 |
| Ссылка на деталь | 0000406420 |
| Номер на схеме | 3 |
| Название детали | Гидроцилиндр Монт 0006689451 |
| Ссылка на деталь | 0006689451 |
| Номер на схеме | 4 |
| Название детали | Рым-Болт 0006704553 |
| Ссылка на деталь | 0006704553 |
| Номер на схеме | 4 |
| Название детали | Рым-Болт 0006704553 |
| Ссылка на деталь | 0006704553 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002364570 |
| Ссылка на деталь | 0002364570 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002364570 |
| Ссылка на деталь | 0002364570 |
| Номер на схеме | 6 |
| Название детали | Пыльник 0002151120 |
| Ссылка на деталь | 0002151120 |
| Номер на схеме | 6 |
| Название детали | Пыльник 0002151120 |
| Ссылка на деталь | 0002151120 |
| Номер на схеме | 7 |
| Название детали | Кольцо П-Образн. 0006839840 |
| Ссылка на деталь | 0006839840 |
| Номер на схеме | 7 |
| Название детали | Кольцо П-Образн. 0006839840 |
| Ссылка на деталь | 0006839840 |
| Номер на схеме | 8 |
| Название детали | Головка Цилиндра 0000435860 |
| Ссылка на деталь | 0000435860 |
| Номер на схеме | 8 |
| Название детали | Головка Цилиндра 0000435860 |
| Ссылка на деталь | 0000435860 |
| Номер на схеме | 9 |
| Название детали | Поршень 0000858070 |
| Ссылка на деталь | 0000858070 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 10 |
| Название детали | Проволока Стопорная 0006437230 |
| Ссылка на деталь | 0006437230 |
| Номер на схеме | 10 |
| Название детали | Проволока Стопорная 0006437230 |
| Ссылка на деталь | 0006437230 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнительное 0002181160 |
| Ссылка на деталь | 0002181160 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнительное 0002181160 |
| Ссылка на деталь | 0002181160 |
| Номер на схеме | 13 |
| Название детали | Шток 0000870911 |
| Ссылка на деталь | 0000870911 |
| Номер на схеме | 14 |
| Название детали | Штифт Распорный 0002167380 |
| Ссылка на деталь | 0002167380 |
| Номер на схеме | 15 |
| Название детали | Штифт Распорный 0002167400 |
| Ссылка на деталь | 0002167400 |
| Номер на схеме | 16 |
| Название детали | Кольцо Установ. 0000878621 |
| Ссылка на деталь | 0000878621 |
| Номер на схеме | 17 |
| Название детали | Клапан Обратный 0006725841 |
| Ссылка на деталь | 0006725841 |
| Номер на схеме | 18 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнит. 0002122510 |
| Ссылка на деталь | 0002122510 |
| Номер на схеме | 21 |
| Название детали | Поршень 0000435840 |
| Ссылка на деталь | 0000435840 |
| Номер на схеме | 22 |
| Название детали | Труба Направл. 0002120780 |
| Ссылка на деталь | 0002120780 |
| Номер на схеме | 23 |
| Название детали | Уплотнение Поршня 0002151130 |
| Ссылка на деталь | 0002151130 |
| Номер на схеме | 24 |
| Название детали | Труба Цилиндра 0000418190 |
| Ссылка на деталь | 0000418190 |
| Номер на схеме | 24 |
| Название детали | Труба Цилиндра 0000861160 |
| Ссылка на деталь | 0000861160 |
| Номер на схеме | 25 |
| Название детали | Шайба Подкладная 0002342300 |
| Ссылка на деталь | 0002342300 |
| Номер на схеме | 25 |
| Название детали | Шайба Подкладная 0002342300 |
| Ссылка на деталь | 0002342300 |
| Номер на схеме | 26 |
| Название детали | Палец 0006268660 |
| Ссылка на деталь | 0006268660 |
| Номер на схеме | 26 |
| Название детали | Палец 0006268660 |
| Ссылка на деталь | 0006268660 |
| Номер на схеме | 27 |
| Название детали | Штифт Распорный 0002356473 |
| Ссылка на деталь | 0002356473 |
| Номер на схеме | 27 |
| Название детали | Штифт Распорный 0002356473 |
| Ссылка на деталь | 0002356473 |
| Номер на схеме | 28 |
| Название детали | Шплинт 0002350900 |
| Ссылка на деталь | 0002350900 |
| Номер на схеме | 28 |
| Название детали | Шплинт 0002350900 |
| Ссылка на деталь | 0002350900 |
| Номер на схеме | 36 |
| Название детали | Клапан Сапуна 0000636600 |
| Ссылка на деталь | 0000636600 |
| Номер на схеме | 39 |
| Название детали | Шток 0000427500 |
| Ссылка на деталь | 0000427500 |
| Номер на схеме | 41 |
| Название детали | Кольцо Порш.Напр. 0002186150 |
| Ссылка на деталь | 0002186150 |
| Номер на схеме | 42 |
| Название детали | Труба Цилиндра 0000418740 |
| Ссылка на деталь | 0000418740 |
| Номер на схеме | 43 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 45 |
| Название детали | Кольцо Уплотнит. 0002167160 |
| Ссылка на деталь | 0002167160 |
| Номер на схеме | 45 |
| Название детали | Кольцо Уплотнит. 0002167160 |
| Ссылка на деталь | 0002167160 |
| Номер на схеме | 46 |
| Название детали | Кпл.Уплотнений 0000456810 |
| Ссылка на деталь | 0000456810 |
| Номер на схеме | 47 |
| Название детали | Кпл.Уплотнений 0000456820 |
| Ссылка на деталь | 0000456820 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлический цилиндр мотовила, вертикальн., Жатки, Мотовило, Прием Материала |
