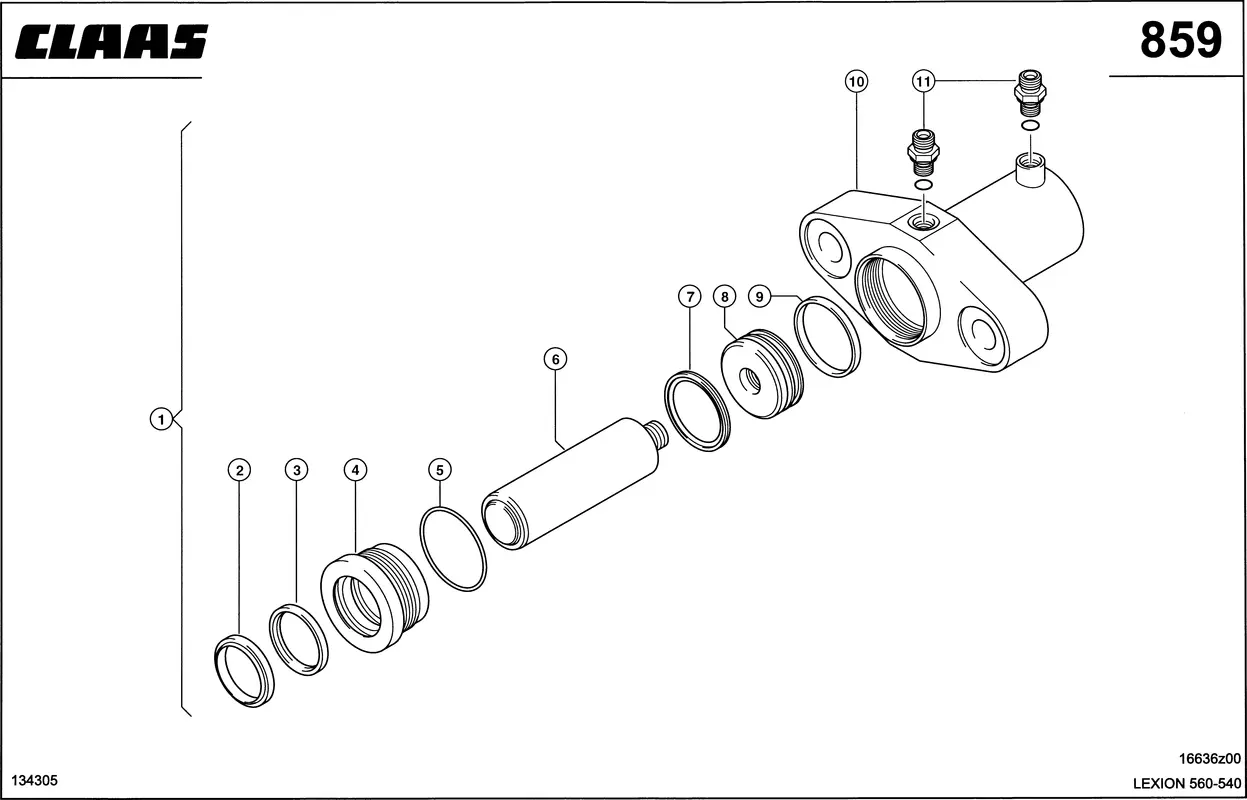

Гидравлический цилиндр, пружина жатки-фи. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1

Артикул: 179878393 Категории: Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Гидроцилиндр 0000407210
Ссылка на деталь	0000407210

Номер на схеме	1
Название детали	Гидроцилиндр В Сборе 0000405090
Ссылка на деталь	0000405090

Номер на схеме	1
Название детали	Кпл.Уплотнений 0000449130
Ссылка на деталь	0000449130

Номер на схеме	2
Название детали	Пыльник 0002394050
Ссылка на деталь	0002394050

Номер на схеме	3
Название детали	Кольцо П-Образн. 0002394060
Ссылка на деталь	0002394060

Номер на схеме	4
Название детали	Головка Цилиндра 0000858120
Ссылка на деталь	0000858120

Номер на схеме	4
Название детали	Головка Цилиндра 0000437970
Ссылка на деталь	0000437970

Номер на схеме	5
Название детали	Кольцо Уплотнит. 0002391160
Ссылка на деталь	0002391160

Номер на схеме	6
Название детали	Шток 0000427530
Ссылка на деталь	0000427530

Номер на схеме	6
Название детали	Шток 0000425910
Ссылка на деталь	0000425910

Номер на схеме	7
Название детали	Уплотнение Поршня 0002132210
Ссылка на деталь	0002132210

Номер на схеме	8
Название детали	Поршень 0000850030
Ссылка на деталь	0000850030

Номер на схеме	9
Название детали	Манжета 0002120790
Ссылка на деталь	0002120790

Номер на схеме	10
Название детали	Труба Цилиндра 0000418750
Ссылка на деталь	0000418750

Номер на схеме	10
Название детали	Труба Цилиндра 0000416530
Ссылка на деталь	0000416530

Номер на схеме	11
Название детали	Штуцер Резьбовой 0002159160
Ссылка на деталь	0002159160

Детали

Совместимая модель	Lexion, Lexion-540, Lexion-560
Производитель	Claas
Узел	Гидравлика, Гидравлический цилиндр, пружина жатки-фи, Цилиндр
