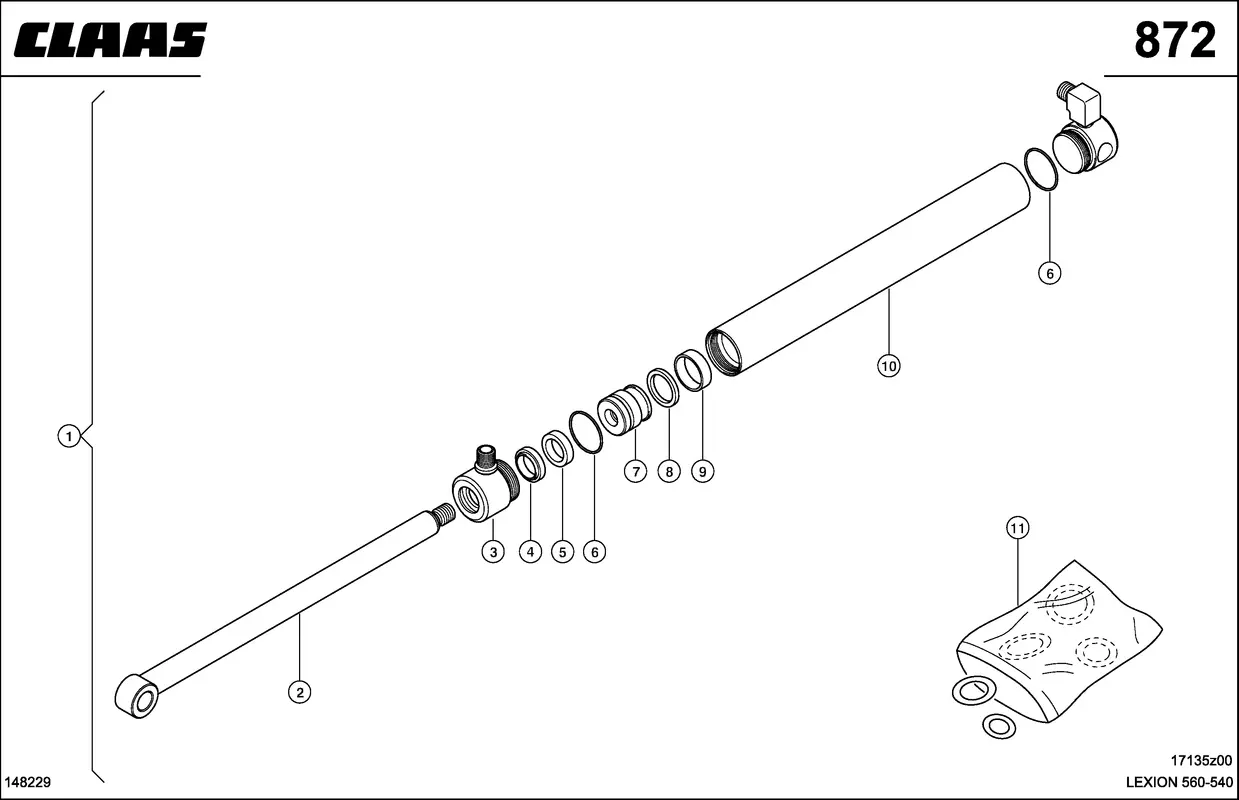

Гидравлический цилиндр, радиальный распр. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидравлический цилиндр, радиальный распр. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр В Сборе 0000406742 |
| Ссылка на деталь | 0000406742 |
| Номер на схеме | 2 |
| Название детали | Шток 0000427800 |
| Ссылка на деталь | 0000427800 |
| Номер на схеме | 3 |
| Название детали | Головка Цилиндра 0000858840 |
| Ссылка на деталь | 0000858840 |
| Номер на схеме | 4 |
| Название детали | Пыльник 0002130330 |
| Ссылка на деталь | 0002130330 |
| Номер на схеме | 5 |
| Название детали | Кольцо П-Образн. 0002193080 |
| Ссылка на деталь | 0002193080 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002128370 |
| Ссылка на деталь | 0002128370 |
| Номер на схеме | 7 |
| Название детали | Поршень 0000858850 |
| Ссылка на деталь | 0000858850 |
| Номер на схеме | 8 |
| Название детали | Уплотнение Поршня 0002180470 |
| Ссылка на деталь | 0002180470 |
| Номер на схеме | 9 |
| Название детали | Кольцо Порш.Напр. 0002167820 |
| Ссылка на деталь | 0002167820 |
| Номер на схеме | 10 |
| Название детали | Труба Цилиндра 0000419090 |
| Ссылка на деталь | 0000419090 |
| Номер на схеме | 11 |
| Название детали | Кпл.Уплотнений 0000457720 |
| Ссылка на деталь | 0000457720 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлический цилиндр, радиальный распр, Цилиндр |
