Гидравлический цилиндр реверсирования. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Гидравлический цилиндр реверсирования. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999

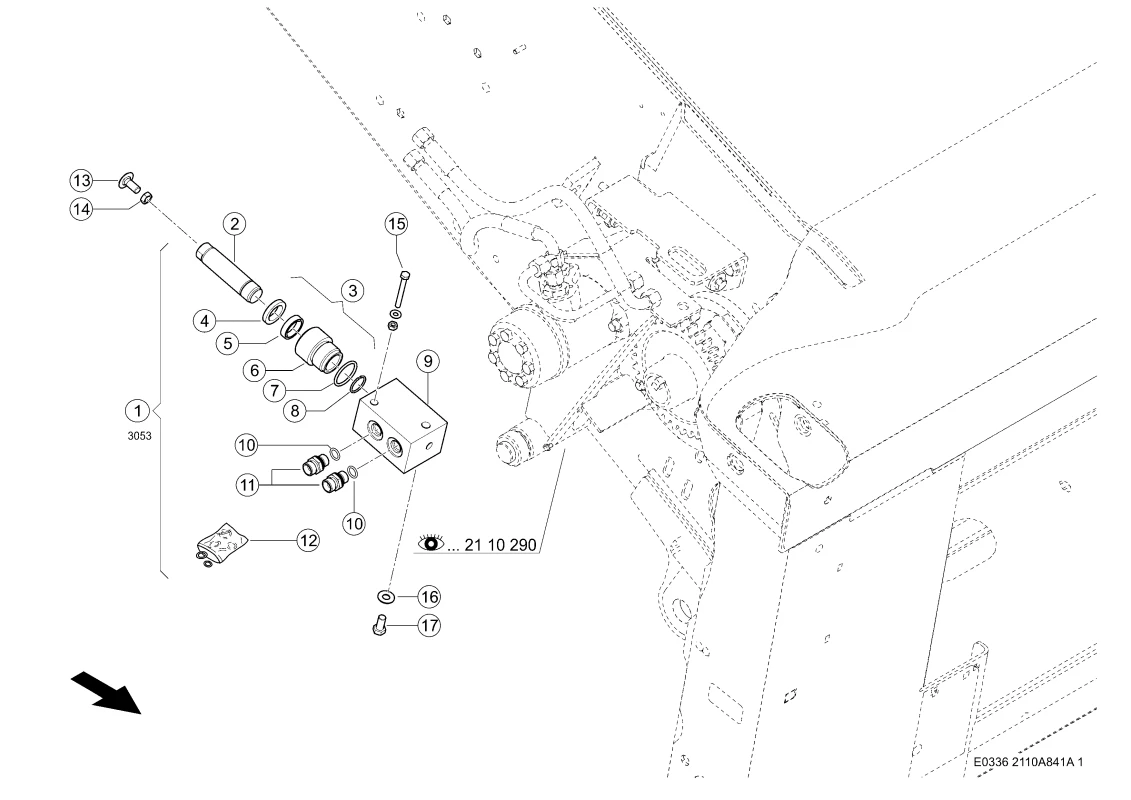

Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр В Сборе 0006688337 |
| Ссылка на деталь | 0006688337 |
| Номер на схеме | 2 |
| Название детали | Шток 0006688362 |
| Ссылка на деталь | 0006688362 |
| Номер на схеме | 3 |
| Название детали | Головка Цилиндра 0000436972 |
| Ссылка на деталь | 0000436972 |
| Номер на схеме | 4 |
| Название детали | Пыльник 0002152620 |
| Ссылка на деталь | 0002152620 |
| Номер на схеме | 5 |
| Название детали | Кольцо П-Образн. 0002393790 |
| Ссылка на деталь | 0002393790 |
| Номер на схеме | 6 |
| Название детали | Головка Цилиндра 0000436961 |
| Ссылка на деталь | 0000436961 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 8 |
| Название детали | Кольцо Стопорное 0002393980 |
| Ссылка на деталь | 0002393980 |
| Номер на схеме | 9 |
| Название детали | Корпус Цилиндра 0000447610 |
| Ссылка на деталь | 0000447610 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 12 |
| Название детали | Кпл.уплотнений 0000449941 |
| Ссылка на деталь | 0000449941 |
| Номер на схеме | 13 |
| Название детали | Винт Полупотайной 0006532690 |
| Ссылка на деталь | 0006532690 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002364560 |
| Ссылка на деталь | 0002364560 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002380920 |
| Ссылка на деталь | 0002380920 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002360560 |
| Ссылка на деталь | 0002360560 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлический цилиндр реверсирования, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
