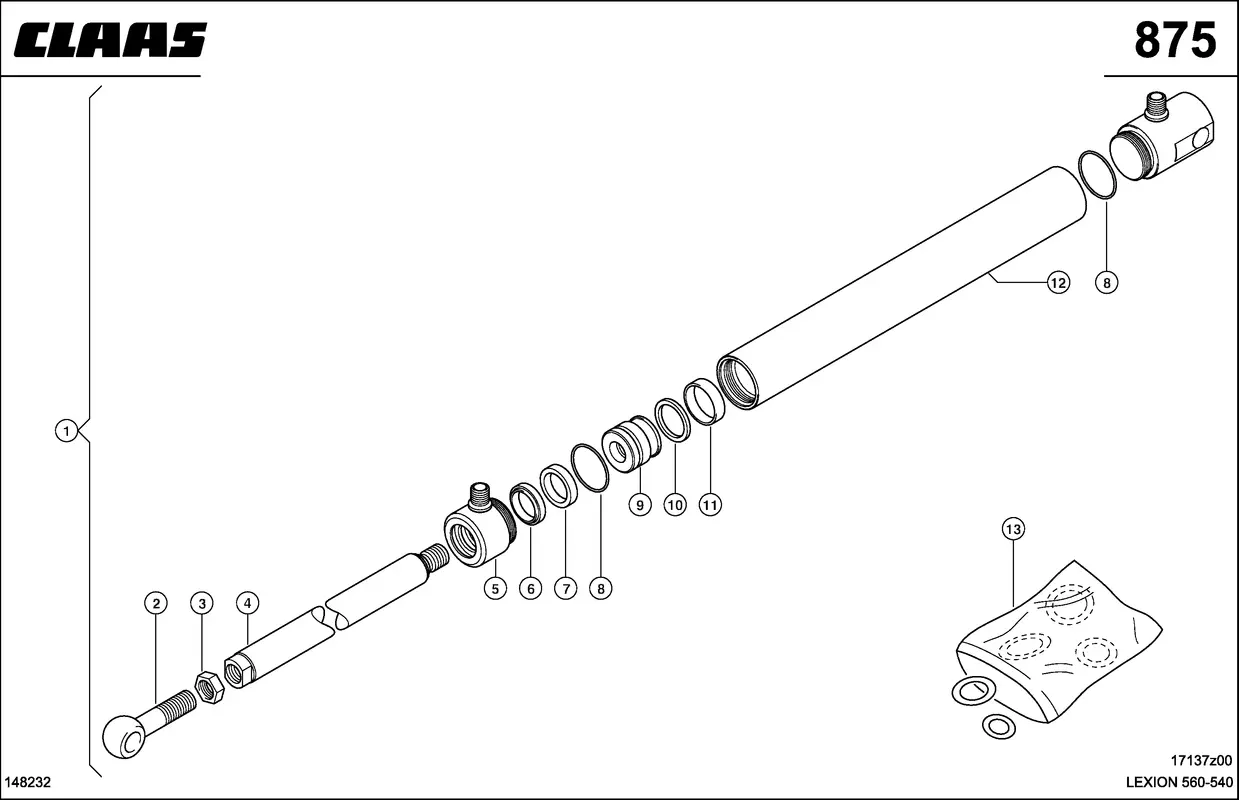

Гидравлический цилиндр, укладчик валка. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидравлический цилиндр, укладчик валка. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр В Сборе 0000406562 |
| Ссылка на деталь | 0000406562 |
| Номер на схеме | 2 |
| Название детали | Рым-Болт 0006704553 |
| Ссылка на деталь | 0006704553 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002364570 |
| Ссылка на деталь | 0002364570 |
| Номер на схеме | 4 |
| Название детали | Шток 0000427790 |
| Ссылка на деталь | 0000427790 |
| Номер на схеме | 5 |
| Название детали | Головка Цилиндра 0000858810 |
| Ссылка на деталь | 0000858810 |
| Номер на схеме | 6 |
| Название детали | Пыльник 0002390080 |
| Ссылка на деталь | 0002390080 |
| Номер на схеме | 7 |
| Название детали | Кольцо П-Образн. 0002390090 |
| Ссылка на деталь | 0002390090 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002336780 |
| Ссылка на деталь | 0002336780 |
| Номер на схеме | 9 |
| Название детали | Поршень 0000858820 |
| Ссылка на деталь | 0000858820 |
| Номер на схеме | 10 |
| Название детали | Уплотнение Поршня 0002189170 |
| Ссылка на деталь | 0002189170 |
| Номер на схеме | 11 |
| Название детали | Кольцо Порш.Напр. 0002168560 |
| Ссылка на деталь | 0002168560 |
| Номер на схеме | 12 |
| Название детали | Труба Цилиндра 0000419080 |
| Ссылка на деталь | 0000419080 |
| Номер на схеме | 13 |
| Название детали | Кпл.Уплотнений 0000457710 |
| Ссылка на деталь | 0000457710 |
