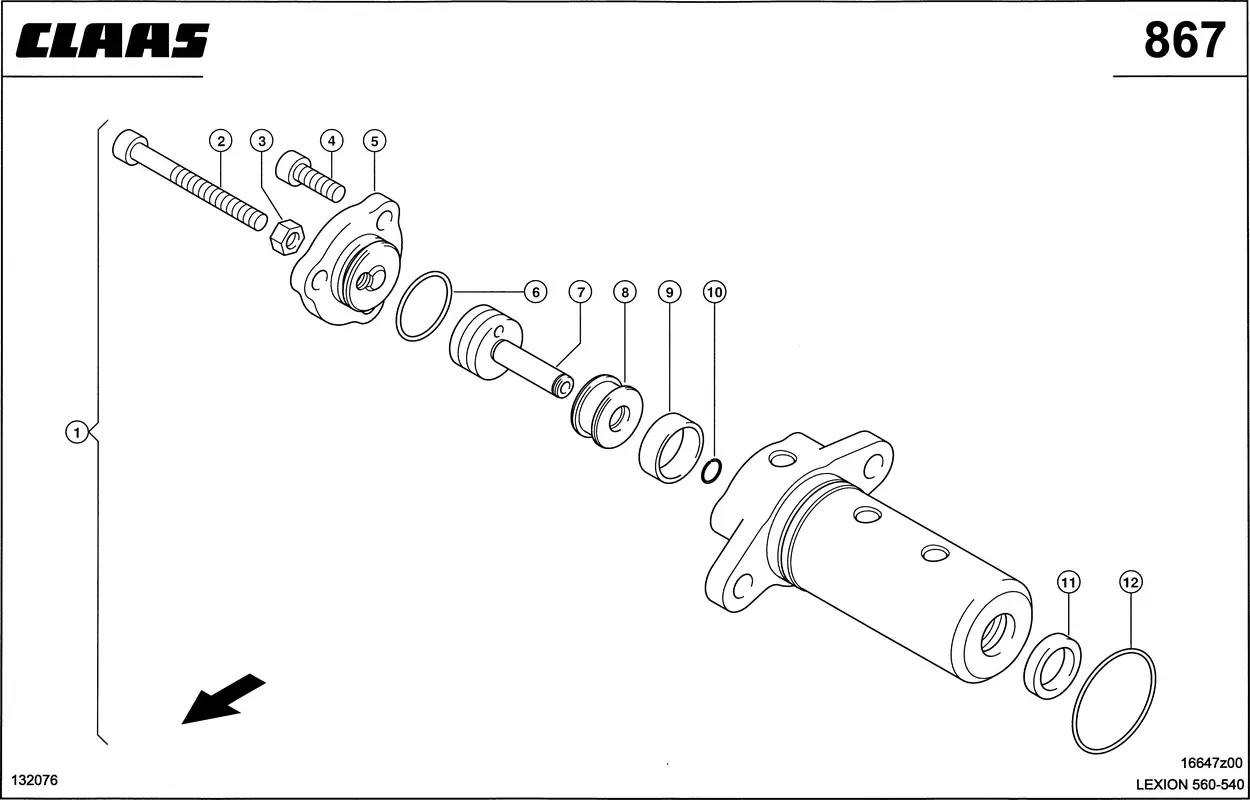

Гидравлический цилиндр, управление включ. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидравлический цилиндр, управление включ. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0000402681 |
| Ссылка на деталь | 0000402681 |
| Номер на схеме | 2 |
| Название детали | Винт Установ. 0007690150 |
| Ссылка на деталь | 0007690150 |
| Номер на схеме | 3 |
| Название детали | Гайка Уплотн. 0002162140 |
| Ссылка на деталь | 0002162140 |
| Номер на схеме | 4 |
| Название детали | Винт С Цил.гол. 0002369870 |
| Ссылка на деталь | 0002369870 |
| Номер на схеме | 5 |
| Название детали | Крышка 0000402670 |
| Ссылка на деталь | 0000402670 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0001334870 |
| Ссылка на деталь | 0001334870 |
| Номер на схеме | 7 |
| Название детали | Поршень 0000402690 |
| Ссылка на деталь | 0000402690 |
| Номер на схеме | 8 |
| Название детали | Поршень 0000402700 |
| Ссылка на деталь | 0000402700 |
| Номер на схеме | 9 |
| Название детали | Кольцо Порш.Напр. 0002187690 |
| Ссылка на деталь | 0002187690 |
| Номер на схеме | 10 |
| Название детали | Кольцо Стопорное 0002393090 |
| Ссылка на деталь | 0002393090 |
| Номер на схеме | 11 |
| Название детали | Кольцо П-Образн. 0002193080 |
| Ссылка на деталь | 0002193080 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0009432280 |
| Ссылка на деталь | 0009432280 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлический цилиндр, управление включ, Цилиндр |
