Гидравлический цилиндр выгрузной трубы зернового бункера. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Гидравлический цилиндр выгрузной трубы зернового бункера. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999

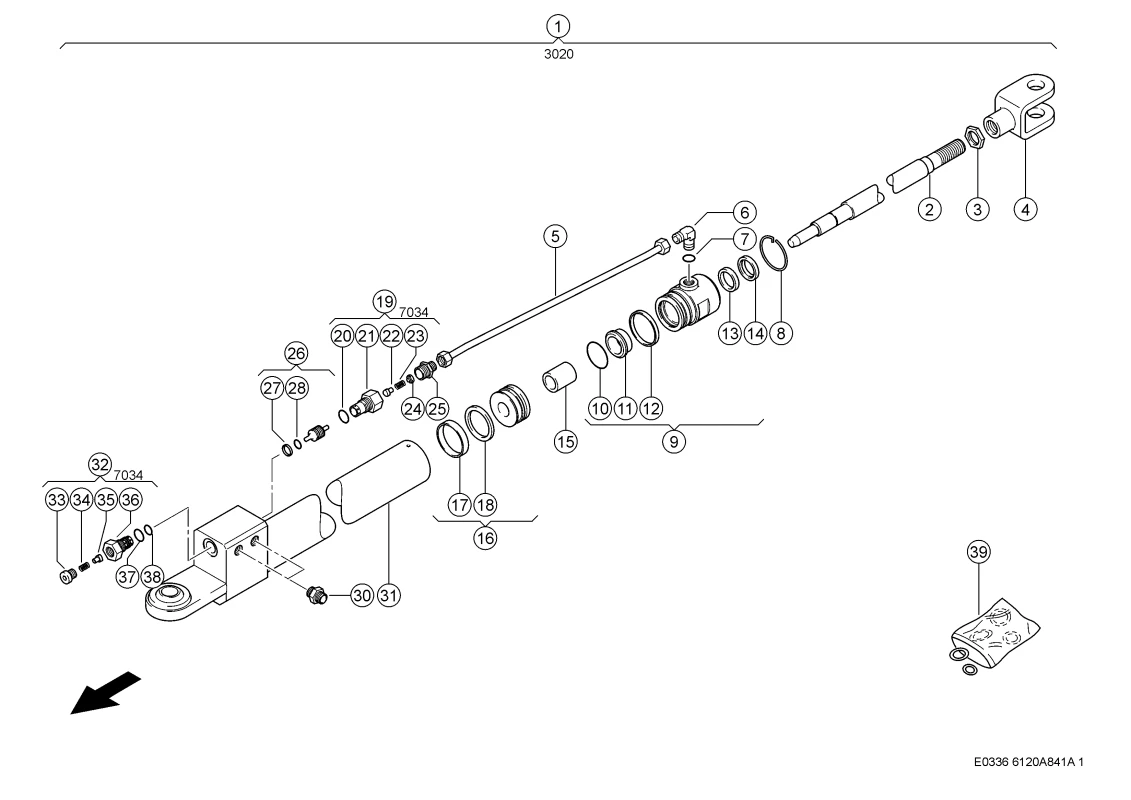

Описание
| Номер на схеме | 1 |
| Название детали | Гидр. Цилиндр 0000407523 |
| Ссылка на деталь | 0000407523 |
| Номер на схеме | 2 |
| Название детали | Шток 0000428010 |
| Ссылка на деталь | 0000428010 |
| Номер на схеме | 3 |
| Название детали | Тонкая Шестигранная Гайка 0002168710 |
| Ссылка на деталь | 0002168710 |
| Номер на схеме | 4 |
| Название детали | Вилка 0000457750 |
| Ссылка на деталь | 0000457750 |
| Номер на схеме | 5 |
| Название детали | Труба 0000458111 |
| Ссылка на деталь | 0000458111 |
| Номер на схеме | 6 |
| Название детали | Соединение М-Обр. 0002180360 |
| Ссылка на деталь | 0002180360 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 8 |
| Название детали | Проволока Стопорная 0006832591 |
| Ссылка на деталь | 0006832591 |
| Номер на схеме | 9 |
| Название детали | Головка Цилиндра 0000859370 |
| Ссылка на деталь | 0000859370 |
| Номер на схеме | 10 |
| Название детали | Кольцо Стопорное 0002157160 |
| Ссылка на деталь | 0002157160 |
| Номер на схеме | 11 |
| Название детали | Демпфер 0000458130 |
| Ссылка на деталь | 0000458130 |
| Номер на схеме | 12 |
| Название детали | Двойной Уплотнитель 0002180380 |
| Ссылка на деталь | 0002180380 |
| Номер на схеме | 13 |
| Название детали | Кольцо П-Образн. 0002390250 |
| Ссылка на деталь | 0002390250 |
| Номер на схеме | 14 |
| Название детали | Пыльник 0002390240 |
| Ссылка на деталь | 0002390240 |
| Номер на схеме | 15 |
| Название детали | Демпфер 0000458140 |
| Ссылка на деталь | 0000458140 |
| Номер на схеме | 16 |
| Название детали | Поршень 0000859351 |
| Ссылка на деталь | 0000859351 |
| Номер на схеме | 17 |
| Название детали | Манжета 0002120790 |
| Ссылка на деталь | 0002120790 |
| Номер на схеме | 18 |
| Название детали | Уплотнение Поршня 0002191401 |
| Ссылка на деталь | 0002191401 |
| Номер на схеме | 18 |
| Название детали | Уплотнение Поршня 0002132210 |
| Ссылка на деталь | 0002132210 |
| Номер на схеме | 19 |
| Название детали | Патрон Клапана 0000403270 |
| Ссылка на деталь | 0000403270 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 21 |
| Название детали | Вставка Резьбовая 0000402262 |
| Ссылка на деталь | 0000402262 |
| Номер на схеме | 22 |
| Название детали | Клапан Обратный 0000401941 |
| Ссылка на деталь | 0000401941 |
| Номер на схеме | 23 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 24 |
| Название детали | Направляющая Пруж 0006437040 |
| Ссылка на деталь | 0006437040 |
| Номер на схеме | 25 |
| Название детали | Штуцер Резьбовой 0000403210 |
| Ссылка на деталь | 0000403210 |
| Номер на схеме | 26 |
| Название детали | Поршень 0000401910 |
| Ссылка на деталь | 0000401910 |
| Номер на схеме | 27 |
| Название детали | Уплотнение Поршня 0002187880 |
| Ссылка на деталь | 0002187880 |
| Номер на схеме | 28 |
| Название детали | Кольцо Уплотнит. 0002190560 |
| Ссылка на деталь | 0002190560 |
| Номер на схеме | 30 |
| Название детали | Штуцер Резьбовой 0002131960 |
| Ссылка на деталь | 0002131960 |
| Номер на схеме | 31 |
| Название детали | Труба Цилиндра 0000419420 |
| Ссылка на деталь | 0000419420 |
| Номер на схеме | 32 |
| Название детали | Патрон Клапана 0000401921 |
| Ссылка на деталь | 0000401921 |
| Номер на схеме | 33 |
| Название детали | Заглушка 0000404160 |
| Ссылка на деталь | 0000404160 |
| Номер на схеме | 34 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 35 |
| Название детали | Клапан Обратный 0000401941 |
| Ссылка на деталь | 0000401941 |
| Номер на схеме | 36 |
| Название детали | Вставка Резьбовая 0000401932 |
| Ссылка на деталь | 0000401932 |
| Номер на схеме | 37 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 38 |
| Название детали | Кольцо Уплотнит. 0002189040 |
| Ссылка на деталь | 0002189040 |
| Номер на схеме | 39 |
| Название детали | Кпл.уплотнений 0000458151 |
| Ссылка на деталь | 0000458151 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Гидравлический цилиндр выгрузной трубы зернового бункера, Загрузка / Погрузка Зерна, Опорожнение Зернового Бункера |
