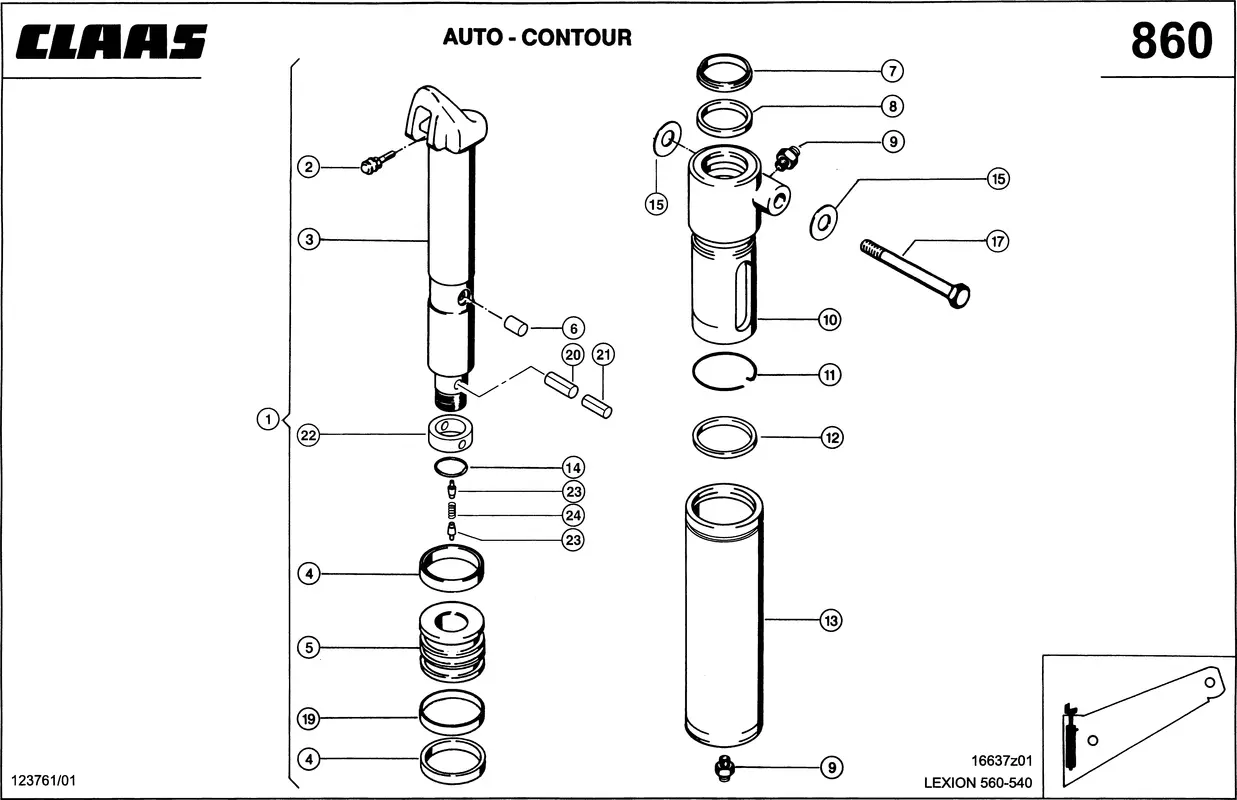

Гидравлический цилиндр, жатка — поперечн. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
Гидравлический цилиндр, жатка — поперечн. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0000407151 |
| Ссылка на деталь | 0000407151 |
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0000892350 |
| Ссылка на деталь | 0000892350 |
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр 0000406500 |
| Ссылка на деталь | 0000406500 |
| Номер на схеме | 1 |
| Название детали | Кпл.Уплотнений 0000457911 |
| Ссылка на деталь | 0000457911 |
| Номер на схеме | 1 |
| Название детали | Диск 0002385350 |
| Ссылка на деталь | 0002385350 |
| Номер на схеме | 1 |
| Название детали | Шайба Установочн. 0002161221 |
| Ссылка на деталь | 0002161221 |
| Номер на схеме | 2 |
| Название детали | Клапан Сапуна 0005938060 |
| Ссылка на деталь | 0005938060 |
| Номер на схеме | 3 |
| Название детали | Шток 0000428240 |
| Ссылка на деталь | 0000428240 |
| Номер на схеме | 3 |
| Название детали | Шток 0000427910 |
| Ссылка на деталь | 0000427910 |
| Номер на схеме | 3 |
| Название детали | Шток 0000871110 |
| Ссылка на деталь | 0000871110 |
| Номер на схеме | 4 |
| Название детали | Уплотнение Поршня 0002169780 |
| Ссылка на деталь | 0002169780 |
| Номер на схеме | 4 |
| Название детали | Кольцо П-Образн. 0002185830 |
| Ссылка на деталь | 0002185830 |
| Номер на схеме | 5 |
| Название детали | Поршень 0000858650 |
| Ссылка на деталь | 0000858650 |
| Номер на схеме | 5 |
| Название детали | Поршень 0000893491 |
| Ссылка на деталь | 0000893491 |
| Номер на схеме | 6 |
| Название детали | Штифт Цилиндрич. 0002185820 |
| Ссылка на деталь | 0002185820 |
| Номер на схеме | 7 |
| Название детали | Пыльник 0002392750 |
| Ссылка на деталь | 0002392750 |
| Номер на схеме | 8 |
| Название детали | Кольцо П-Образн. 0002392740 |
| Ссылка на деталь | 0002392740 |
| Номер на схеме | 8 |
| Название детали | Кольцо П-Образн. 0002392740 |
| Ссылка на деталь | 0002392740 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 10 |
| Название детали | Головка Цилиндра 0000436080 |
| Ссылка на деталь | 0000436080 |
| Номер на схеме | 11 |
| Название детали | Проволока Стопорная 0000896020 |
| Ссылка на деталь | 0000896020 |
| Номер на схеме | 12 |
| Название детали | Двойной Уплотнитель 0002181810 |
| Ссылка на деталь | 0002181810 |
| Номер на схеме | 13 |
| Название детали | Труба Цилиндра 0000861420 |
| Ссылка на деталь | 0000861420 |
| Номер на схеме | 13 |
| Название детали | Труба Цилиндра 0000418980 |
| Ссылка на деталь | 0000418980 |
| Номер на схеме | 13 |
| Название детали | Труба Цилиндра 0000861420 |
| Ссылка на деталь | 0000861420 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0002119230 |
| Ссылка на деталь | 0002119230 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0002118820 |
| Ссылка на деталь | 0002118820 |
| Номер на схеме | 15 |
| Название детали | Диск 0002385350 |
| Ссылка на деталь | 0002385350 |
| Номер на схеме | 17 |
| Название детали | Винт 6-Гр. 0002163821 |
| Ссылка на деталь | 0002163821 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002121910 |
| Ссылка на деталь | 0002121910 |
| Номер на схеме | 19 |
| Название детали | Труба Направл. 0002185840 |
| Ссылка на деталь | 0002185840 |
| Номер на схеме | 20 |
| Название детали | Штифт Распорный 0002376070 |
| Ссылка на деталь | 0002376070 |
| Номер на схеме | 21 |
| Название детали | Штифт Распорный 0002356292 |
| Ссылка на деталь | 0002356292 |
| Номер на схеме | 22 |
| Название детали | Втулка Распорная 0000457930 |
| Ссылка на деталь | 0000457930 |
| Номер на схеме | 23 |
| Название детали | Клапан Обратный 0006725841 |
| Ссылка на деталь | 0006725841 |
| Номер на схеме | 24 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлический цилиндр, жатка — поперечн, Цилиндр |
