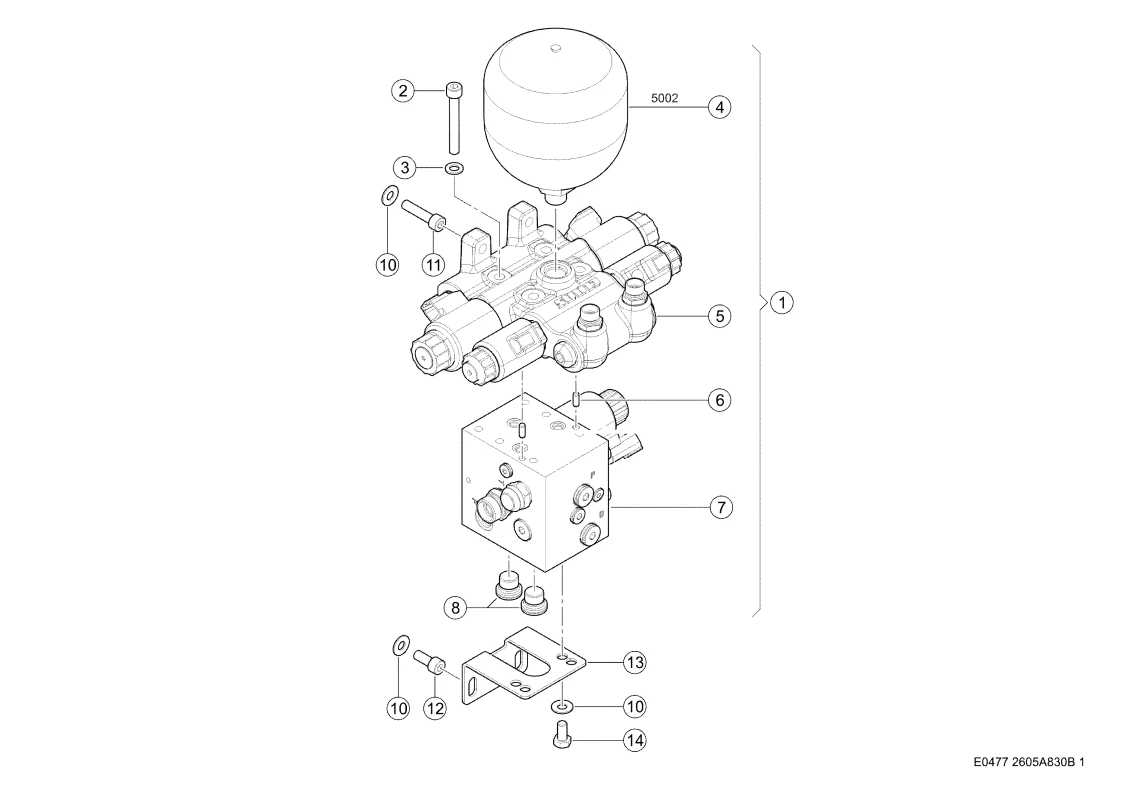

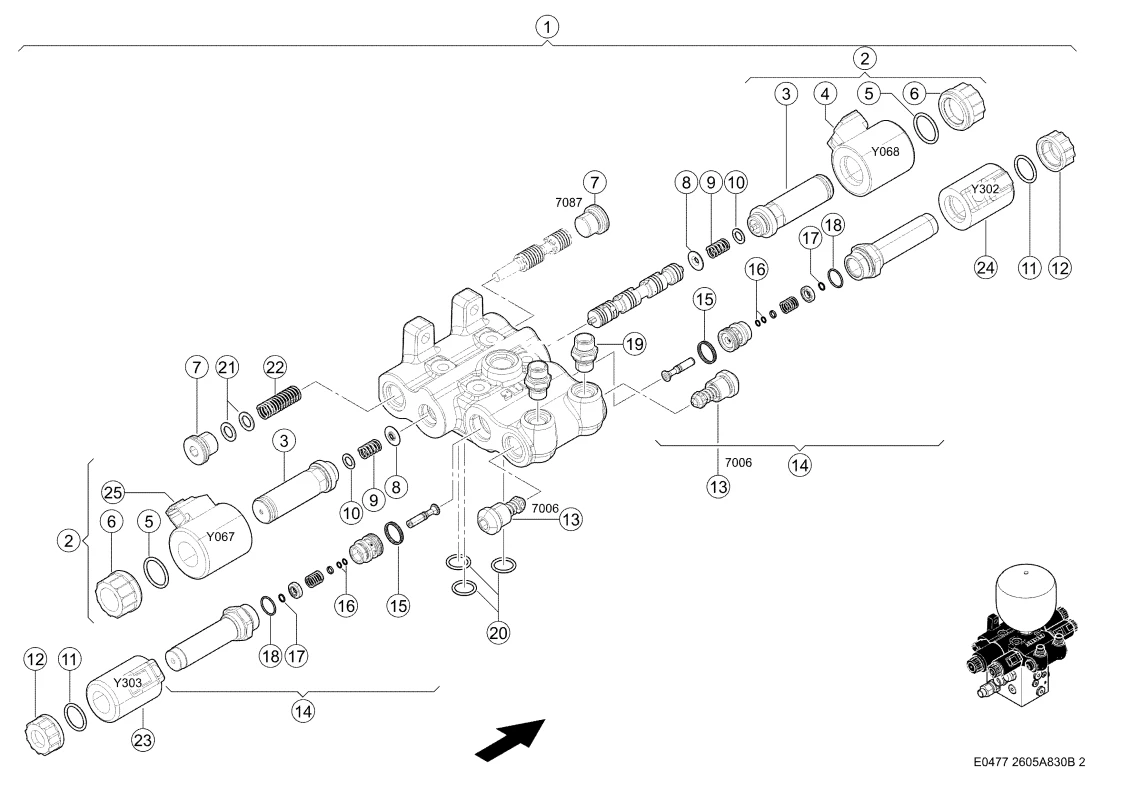

Гидравлика auto contour, клапаны. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Гидравлика auto contour, клапаны. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Сегмент Блок Клапанов 0017993830 |
| Ссылка на деталь | 0017993830 |
| Номер на схеме | 1 |
| Название детали | Гидравлический Распределитель 0017993810 |
| Ссылка на деталь | 0017993810 |
| Номер на схеме | 1 |
| Название детали | Гидравлический Распределитель 0017993781 |
| Ссылка на деталь | 0017993781 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.гол. 0002422320 |
| Ссылка на деталь | 0002422320 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002119200 |
| Ссылка на деталь | 0002119200 |
| Номер на схеме | 2 |
| Название детали | Соленоид 0001093930 |
| Ссылка на деталь | 0001093930 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 3 |
| Название детали | Диск 0002370450 |
| Ссылка на деталь | 0002370450 |
| Номер на схеме | 3 |
| Название детали | Соленоид 0001093920 |
| Ссылка на деталь | 0001093920 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0007805840 |
| Ссылка на деталь | 0007805840 |
| Номер на схеме | 4 |
| Название детали | Гидроаккумулятор 0000397460 |
| Ссылка на деталь | 0000397460 |
| Номер на схеме | 4 |
| Название детали | Винт-Регулятор 0006027394 |
| Ссылка на деталь | 0006027394 |
| Номер на схеме | 4 |
| Название детали | Реле 0001093910 |
| Ссылка на деталь | 0001093910 |
| Номер на схеме | 5 |
| Название детали | Сегмент Блок Клапанов 0017993830 |
| Ссылка на деталь | 0017993830 |
| Номер на схеме | 5 |
| Название детали | Гайка С Шайбой 0002394501 |
| Ссылка на деталь | 0002394501 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002118130 |
| Ссылка на деталь | 0002118130 |
| Номер на схеме | 6 |
| Название детали | Крышка 0005640501 |
| Ссылка на деталь | 0005640501 |
| Номер на схеме | 6 |
| Название детали | Соленоид 0000404430 |
| Ссылка на деталь | 0000404430 |
| Номер на схеме | 6 |
| Название детали | Штифт Цилиндрич. 0002119440 |
| Ссылка на деталь | 0002119440 |
| Номер на схеме | 7 |
| Название детали | Пробка Резьбов. 0002131010 |
| Ссылка на деталь | 0002131010 |
| Номер на схеме | 7 |
| Название детали | Гидравлический Распределитель 0017993810 |
| Ссылка на деталь | 0017993810 |
| Номер на схеме | 7 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 8 |
| Название детали | Пробка Резьбов. 0002131001 |
| Ссылка на деталь | 0002131001 |
| Номер на схеме | 8 |
| Название детали | Труба С Резьбой 0000404920 |
| Ссылка на деталь | 0000404920 |
| Номер на схеме | 8 |
| Название детали | Тарелка Пружины 0000884200 |
| Ссылка на деталь | 0000884200 |
| Номер на схеме | 9 |
| Название детали | Пружина Сжатия 0001091720 |
| Ссылка на деталь | 0001091720 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 10 |
| Название детали | Шайба Установочн. 0002194540 |
| Ссылка на деталь | 0002194540 |
| Номер на схеме | 10 |
| Название детали | Шайба Установочн. 0002194560 |
| Ссылка на деталь | 0002194560 |
| Номер на схеме | 10 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Шайба Установочн. 0002194550 |
| Ссылка на деталь | 0002194550 |
| Номер на схеме | 11 |
| Название детали | Винт С Цилиндрической Головкой И Внутр. 0002186010 |
| Ссылка на деталь | 0002186010 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002384510 |
| Ссылка на деталь | 0002384510 |
| Номер на схеме | 11 |
| Название детали | Вставка Клапана 0000395630 |
| Ссылка на деталь | 0000395630 |
| Номер на схеме | 12 |
| Название детали | Гайка Накидная 0000564140 |
| Ссылка на деталь | 0000564140 |
| Номер на схеме | 12 |
| Название детали | Винт С Цил.гол. 0002147490 |
| Ссылка на деталь | 0002147490 |
| Номер на схеме | 12 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнит. 0002119200 |
| Ссылка на деталь | 0002119200 |
| Номер на схеме | 13 |
| Название детали | Уголок Крепежный 0017994450 |
| Ссылка на деталь | 0017994450 |
| Номер на схеме | 13 |
| Название детали | Клапан 0001093660 |
| Ссылка на деталь | 0001093660 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 14 |
| Название детали | Клапан Гидравл. 0001099780 |
| Ссылка на деталь | 0001099780 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 14 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 15 |
| Название детали | Двойной Уплотнитель 0002189580 |
| Ссылка на деталь | 0002189580 |
| Номер на схеме | 15 |
| Название детали | Пробка Резьбов. 0002189640 |
| Ссылка на деталь | 0002189640 |
| Номер на схеме | 16 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002194500 |
| Ссылка на деталь | 0002194500 |
| Номер на схеме | 17 |
| Название детали | Кольцо Стопорное 0002180480 |
| Ссылка на деталь | 0002180480 |
| Номер на схеме | 17 |
| Название детали | Пробка Резьбов. 0002181020 |
| Ссылка на деталь | 0002181020 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0004618640 |
| Ссылка на деталь | 0004618640 |
| Номер на схеме | 18 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 19 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 19 |
| Название детали | Клапан Обратный 0002183600 |
| Ссылка на деталь | 0002183600 |
| Номер на схеме | 19 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 20 |
| Название детали | Направляющая Пруж 0006437040 |
| Ссылка на деталь | 0006437040 |
| Номер на схеме | 21 |
| Название детали | Шайба Опорная 0002378950 |
| Ссылка на деталь | 0002378950 |
| Номер на схеме | 21 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 22 |
| Название детали | Пружина Сжатия 0000559220 |
| Ссылка на деталь | 0000559220 |
| Номер на схеме | 22 |
| Название детали | Клапан Обратный 0006315680 |
| Ссылка на деталь | 0006315680 |
| Номер на схеме | 23 |
| Название детали | Реле 0001098760 |
| Ссылка на деталь | 0001098760 |
| Номер на схеме | 23 |
| Название детали | Распределитель 0000403531 |
| Ссылка на деталь | 0000403531 |
| Номер на схеме | 24 |
| Название детали | Штифт Распорный 0002124130 |
| Ссылка на деталь | 0002124130 |
| Номер на схеме | 24 |
| Название детали | Реле 0001098760 |
| Ссылка на деталь | 0001098760 |
| Номер на схеме | 25 |
| Название детали | Реле 0001093910 |
| Ссылка на деталь | 0001093910 |
| Номер на схеме | 25 |
| Название детали | Пружина Сжатия 0000403490 |
| Ссылка на деталь | 0000403490 |
| Номер на схеме | 26 |
| Название детали | Елемент Ввертывающ. 0000403520 |
| Ссылка на деталь | 0000403520 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика auto contour, клапаны, Копирование Рельефа Почвы, Система Autocontour |
