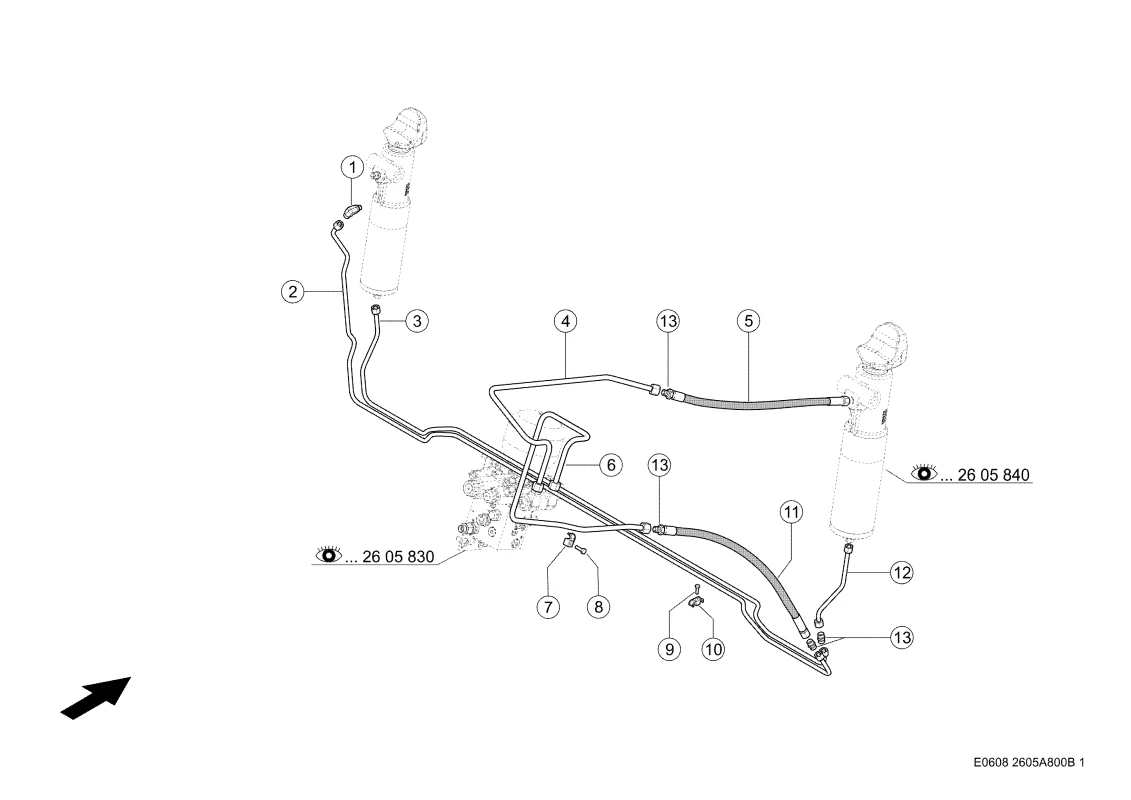

Гидравлика auto contour, линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Гидравлика auto contour, линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Вкручиваемый Штуцер 0002177880 |
| Ссылка на деталь | 0002177880 |
| Номер на схеме | 2 |
| Название детали | Труба 0023122682 |
| Ссылка на деталь | 0023122682 |
| Номер на схеме | 3 |
| Название детали | Труба 0023122562 |
| Ссылка на деталь | 0023122562 |
| Номер на схеме | 4 |
| Название детали | Труба 0023122506 |
| Ссылка на деталь | 0023122506 |
| Номер на схеме | 5 |
| Название детали | Шланг 0013050360 |
| Ссылка на деталь | 0013050360 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 6 |
| Название детали | Труба 0023122522 |
| Ссылка на деталь | 0023122522 |
| Номер на схеме | 7 |
| Название детали | Хомут Одинарный 0002161170 |
| Ссылка на деталь | 0002161170 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002152950 |
| Ссылка на деталь | 0002152950 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002152950 |
| Ссылка на деталь | 0002152950 |
| Номер на схеме | 10 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 11 |
| Название детали | Шланг 0013050360 |
| Ссылка на деталь | 0013050360 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 12 |
| Название детали | Труба 0023122541 |
| Ссылка на деталь | 0023122541 |
| Номер на схеме | 13 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика auto contour, линии, Копирование Рельефа Почвы, Система Autocontour |
