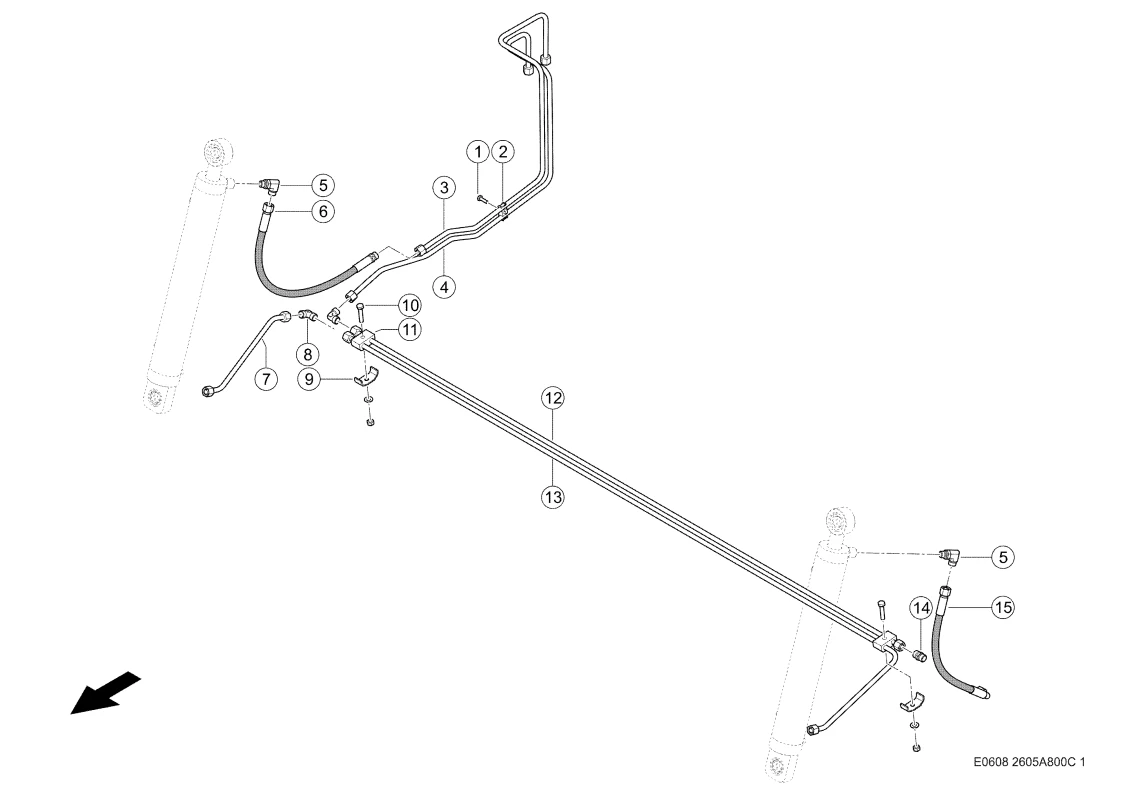

Гидравлика auto contour, линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Гидравлика auto contour, линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002152950 |
| Ссылка на деталь | 0002152950 |
| Номер на схеме | 2 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 3 |
| Название детали | Труба 0023149180 |
| Ссылка на деталь | 0023149180 |
| Номер на схеме | 4 |
| Название детали | Труба 0023149160 |
| Ссылка на деталь | 0023149160 |
| Номер на схеме | 5 |
| Название детали | Штуцер Угловой 0002162250 |
| Ссылка на деталь | 0002162250 |
| Номер на схеме | 6 |
| Название детали | Шланг 0023134750 |
| Ссылка на деталь | 0023134750 |
| Номер на схеме | 7 |
| Название детали | Труба 0023149540 |
| Ссылка на деталь | 0023149540 |
| Номер на схеме | 8 |
| Название детали | Штуцер 0002387940 |
| Ссылка на деталь | 0002387940 |
| Номер на схеме | 9 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 12 |
| Название детали | Труба 0023149200 |
| Ссылка на деталь | 0023149200 |
| Номер на схеме | 13 |
| Название детали | Труба 0023149520 |
| Ссылка на деталь | 0023149520 |
| Номер на схеме | 14 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 15 |
| Название детали | Шланг 0013039030 |
| Ссылка на деталь | 0013039030 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Гидравлика auto contour, линии, Копирование Рельефа Почвы, Система Autocontour |
