Гидравлика auto contour, линии. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Гидравлика auto contour, линии. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Описание

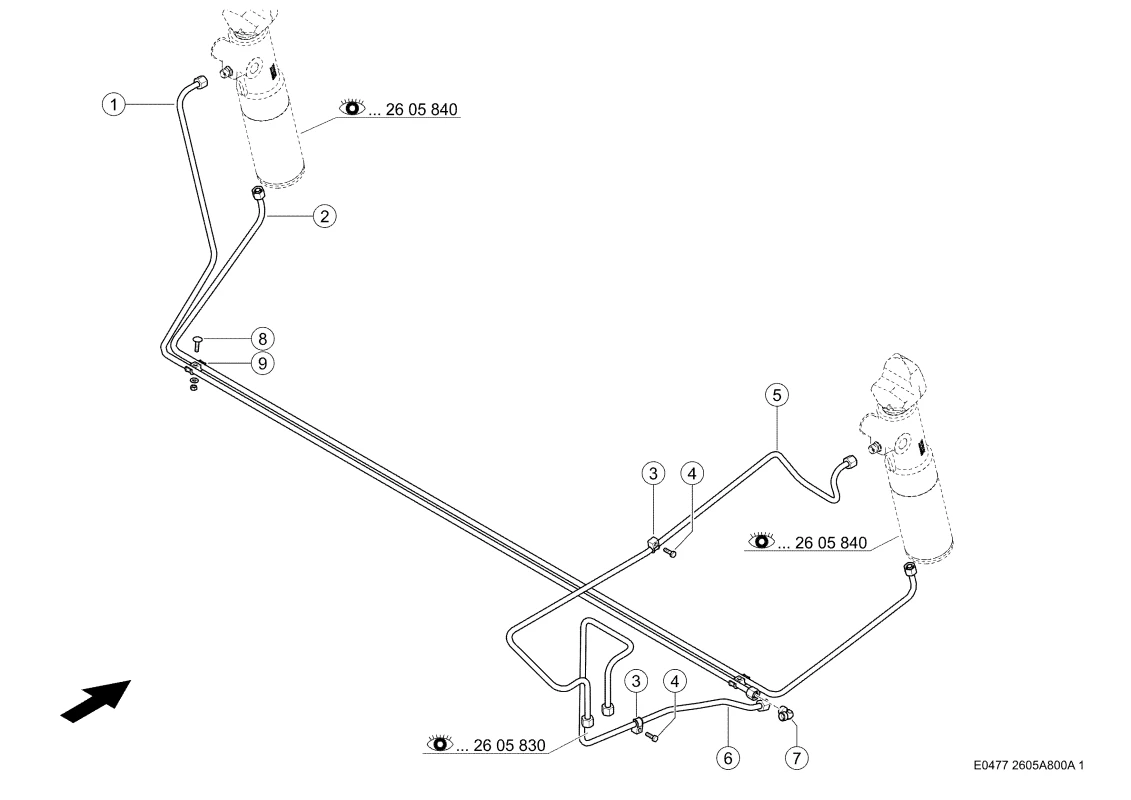

| Номер на схеме | 1 |
| Название детали | Труба 0023123161 |
| Ссылка на деталь | 0023123161 |
| Номер на схеме | 2 |
| Название детали | Труба 0023123181 |
| Ссылка на деталь | 0023123181 |
| Номер на схеме | 3 |
| Название детали | Хомут Одинарный 0002161170 |
| Ссылка на деталь | 0002161170 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002152950 |
| Ссылка на деталь | 0002152950 |
| Номер на схеме | 5 |
| Название детали | Труба 0023123124 |
| Ссылка на деталь | 0023123124 |
| Номер на схеме | 6 |
| Название детали | Труба 0023123142 |
| Ссылка на деталь | 0023123142 |
| Номер на схеме | 7 |
| Название детали | Штуцер 0002387940 |
| Ссылка на деталь | 0002387940 |
| Номер на схеме | 8 |
| Название детали | Винт Полупотайной 0002353400 |
| Ссылка на деталь | 0002353400 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 9 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Гидравлика auto contour, линии, Копирование Рельефа Почвы, Система Autocontour |
