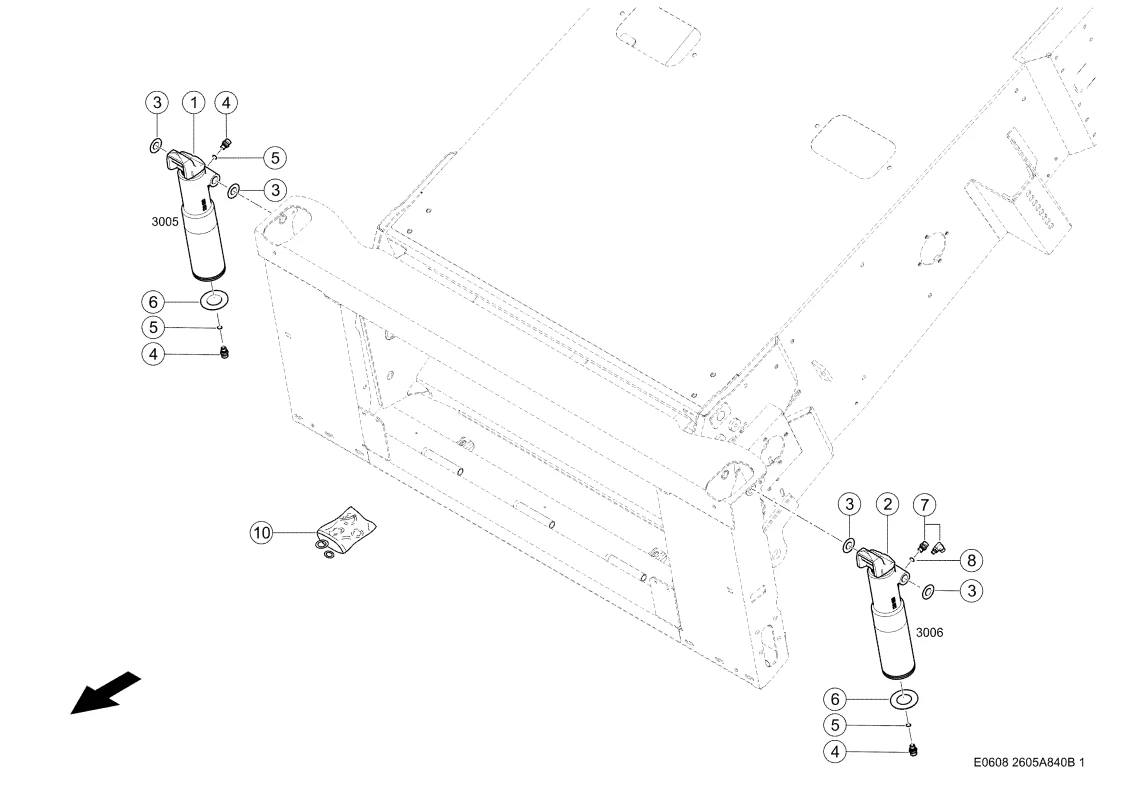

Гидравлика auto contour, цилиндры. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Гидравлика auto contour, цилиндры. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр В Сборе 0000409181 |
| Ссылка на деталь | 0000409181 |
| Номер на схеме | 2 |
| Название детали | Гидроцилиндр В Сборе 0000409181 |
| Ссылка на деталь | 0000409181 |
| Номер на схеме | 3 |
| Название детали | Диск 0002385350 |
| Ссылка на деталь | 0002385350 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0002133580 |
| Ссылка на деталь | 0002133580 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 6 |
| Название детали | Шайба Установочн. 0002161221 |
| Ссылка на деталь | 0002161221 |
| Номер на схеме | 6 |
| Название детали | Шайба Установочн. 0004732681 |
| Ссылка на деталь | 0004732681 |
| Номер на схеме | 7 |
| Название детали | Вкручиваемый Штуцер 0002177880 |
| Ссылка на деталь | 0002177880 |
| Номер на схеме | 7 |
| Название детали | Штуцер Резьбовой 0002133580 |
| Ссылка на деталь | 0002133580 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 10 |
| Название детали | Кпл.уплотнений 0000459900 |
| Ссылка на деталь | 0000459900 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Гидравлика auto contour, цилиндры, Копирование Рельефа Почвы, Система Autocontour |
