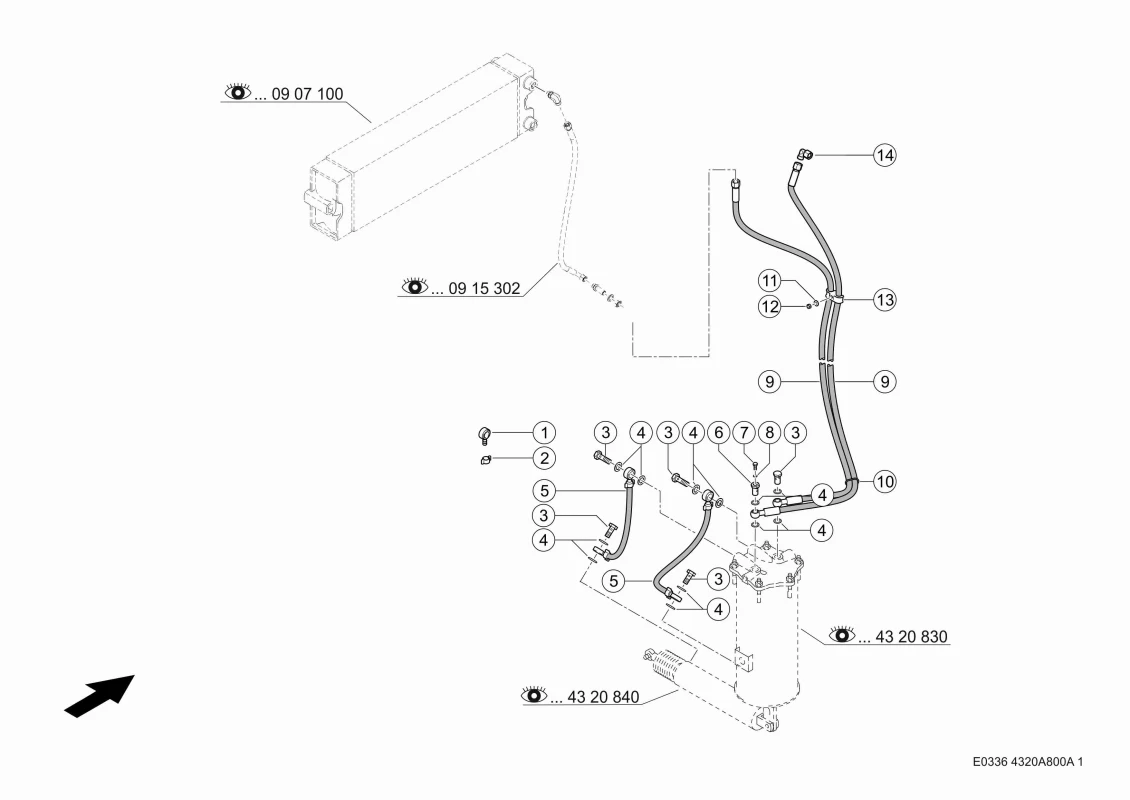

Гидравлика маятникового управления, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Гидравлика маятникового управления, линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Соединение 0002393310 |
| Ссылка на деталь | 0002393310 |
| Номер на схеме | 2 |
| Название детали | Зажим 0004085441 |
| Ссылка на деталь | 0004085441 |
| Номер на схеме | 3 |
| Название детали | Винт Пустотелый 0000960290 |
| Ссылка на деталь | 0000960290 |
| Номер на схеме | 4 |
| Название детали | Кольцо Упл.плоск. 0006331141 |
| Ссылка на деталь | 0006331141 |
| Номер на схеме | 5 |
| Название детали | Шланг 0007387702 |
| Ссылка на деталь | 0007387702 |
| Номер на схеме | 6 |
| Название детали | Винт Пустотелый 0006689790 |
| Ссылка на деталь | 0006689790 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнительное 0002357810 |
| Ссылка на деталь | 0002357810 |
| Номер на схеме | 9 |
| Название детали | Шланг 0006890460 |
| Ссылка на деталь | 0006890460 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 10 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 13 |
| Название детали | Хомут Сдвоенный 0007152410 |
| Ссылка на деталь | 0007152410 |
| Номер на схеме | 14 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика маятникового управления, линии, Очистка, Решета / Решетный Стан |
