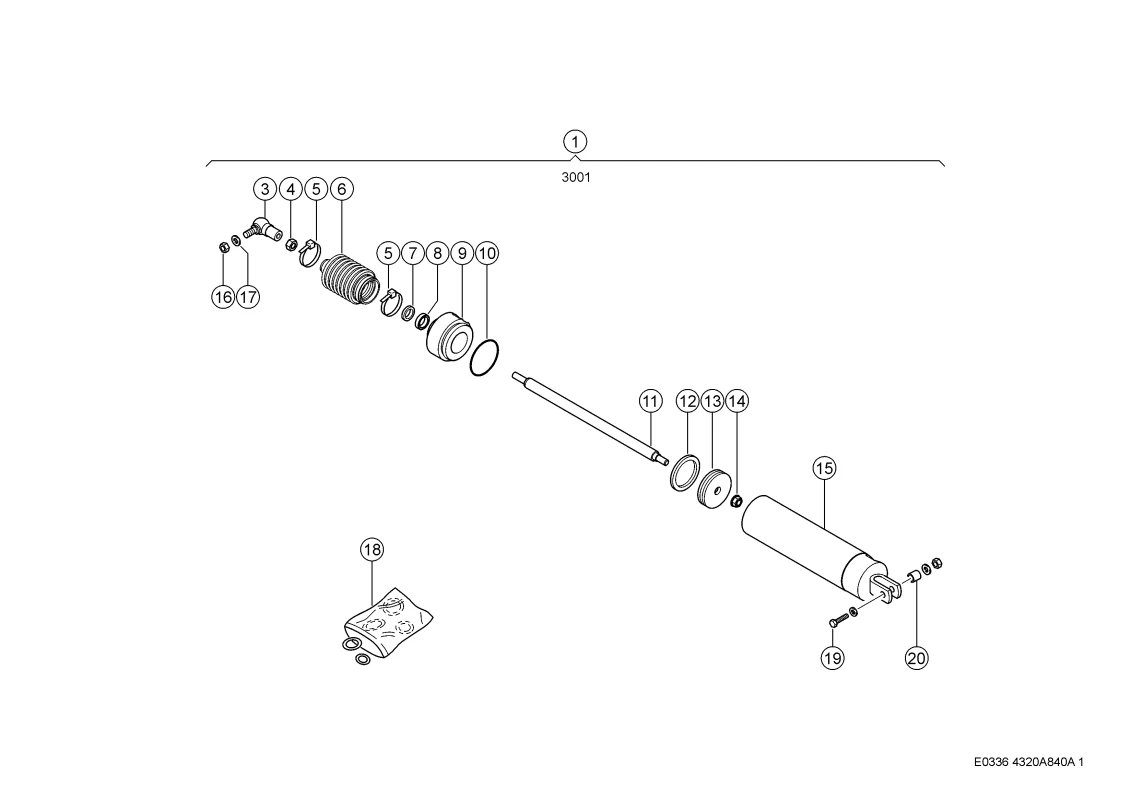

Гидравлика маятникового управления, цилиндры. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999

Гидравлика маятникового управления, цилиндры. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999

Описание

Номер на схеме 1
Название детали Гидроцилиндр В Сборе 0006338672
Ссылка на деталь 0006338672
Номер на схеме 3
Название детали Шарнир Угловой 0002183550
Ссылка на деталь 0002183550
Номер на схеме 4
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 5
Название детали Стяжка Кабельная 0002378710
Ссылка на деталь 0002378710
Номер на схеме 6
Название детали Сильфон 0006689690
Ссылка на деталь 0006689690
Номер на схеме 7
Название детали Пыльник 0002384550
Ссылка на деталь 0002384550
Номер на схеме 8
Название детали Кольцо П-Образн. 0002134320
Ссылка на деталь 0002134320
Номер на схеме 9
Название детали Головка Цилиндра 0000534321
Ссылка на деталь 0000534321
Номер на схеме 10
Название детали Кольцо Уплотнит. 0002128590
Ссылка на деталь 0002128590
Номер на схеме 11
Название детали Шток 0000875620
Ссылка на деталь 0000875620
Номер на схеме 12
Название детали Уплотнение Поршня 0002132200
Ссылка на деталь 0002132200
Номер на схеме 13
Название детали Поршень 0006437880
Ссылка на деталь 0006437880
Номер на схеме 14
Название детали Гайка С Шайбой 0002394501
Ссылка на деталь 0002394501
Номер на схеме 15
Название детали Труба Цилиндра 0000865591
Ссылка на деталь 0000865591
Номер на схеме 16
Название детали Гайка 6-Гр. 0002361700
Ссылка на деталь 0002361700
Номер на схеме 17
Название детали Шайба Контактная 0002393870
Ссылка на деталь 0002393870
Номер на схеме 18
Название детали Кпл.уплотнений 0000457350
Ссылка на деталь 0000457350
Номер на схеме 19
Название детали Болт 6-Гр. 0002378560
Ссылка на деталь 0002378560
Номер на схеме 19
Название детали Шайба Контактная 0002393870
Ссылка на деталь 0002393870
Номер на схеме 19
Название детали Гайка Стопорная 0002381320
Ссылка на деталь 0002381320
Номер на схеме 20
Название детали Втулка 0006338590
Ссылка на деталь 0006338590
