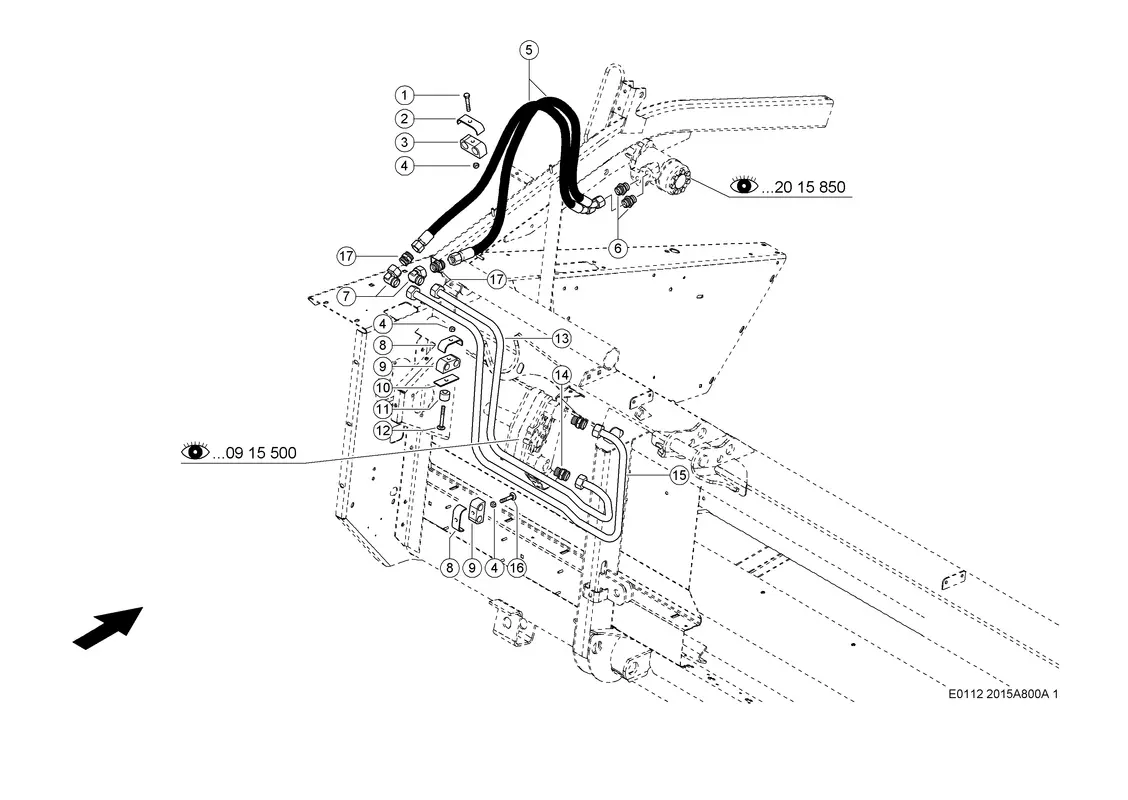

Гидравлика мотовила линии. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Гидравлика мотовила линии. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002355190 |
| Ссылка на деталь | 0002355190 |
| Номер на схеме | 2 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0003111390 |
| Ссылка на деталь | 0003111390 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0007384500 |
| Ссылка на деталь | 0007384500 |
| Номер на схеме | 6 |
| Название детали | Штуцер Резьбовой 0002383580 |
| Ссылка на деталь | 0002383580 |
| Номер на схеме | 7 |
| Название детали | Патрубок Резьбов. 0002498370 |
| Ссылка на деталь | 0002498370 |
| Номер на схеме | 8 |
| Название детали | Скоба Крепежная 0006892370 |
| Ссылка на деталь | 0006892370 |
| Номер на схеме | 9 |
| Название детали | Опорна Резиновая 0006071780 |
| Ссылка на деталь | 0006071780 |
| Номер на схеме | 10 |
| Название детали | Пластина 0008138880 |
| Ссылка на деталь | 0008138880 |
| Номер на схеме | 11 |
| Название детали | Труба Распорная 0006604471 |
| Ссылка на деталь | 0006604471 |
| Номер на схеме | 11 |
| Название детали | Втулка 0005722720 |
| Ссылка на деталь | 0005722720 |
| Номер на схеме | 12 |
| Название детали | Винт Полупотайной 0002353630 |
| Ссылка на деталь | 0002353630 |
| Номер на схеме | 13 |
| Название детали | Трубопровод 0005446500 |
| Ссылка на деталь | 0005446500 |
| Номер на схеме | 13 |
| Название детали | Трубопровод 0005446460 |
| Ссылка на деталь | 0005446460 |
| Номер на схеме | 13 |
| Название детали | Трубопровод 0005446540 |
| Ссылка на деталь | 0005446540 |
| Номер на схеме | 14 |
| Название детали | Соединение Резьб. 0002156560 |
| Ссылка на деталь | 0002156560 |
| Номер на схеме | 15 |
| Название детали | Трубопровод 0005446440 |
| Ссылка на деталь | 0005446440 |
| Номер на схеме | 15 |
| Название детали | Трубопровод 0005446520 |
| Ссылка на деталь | 0005446520 |
| Номер на схеме | 15 |
| Название детали | Трубопровод 0005446480 |
| Ссылка на деталь | 0005446480 |
| Номер на схеме | 16 |
| Название детали | Винт Полупотайной 0002364490 |
| Ссылка на деталь | 0002364490 |
| Номер на схеме | 17 |
| Название детали | Штуцер Резьбовой 0002166600 |
| Ссылка на деталь | 0002166600 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
