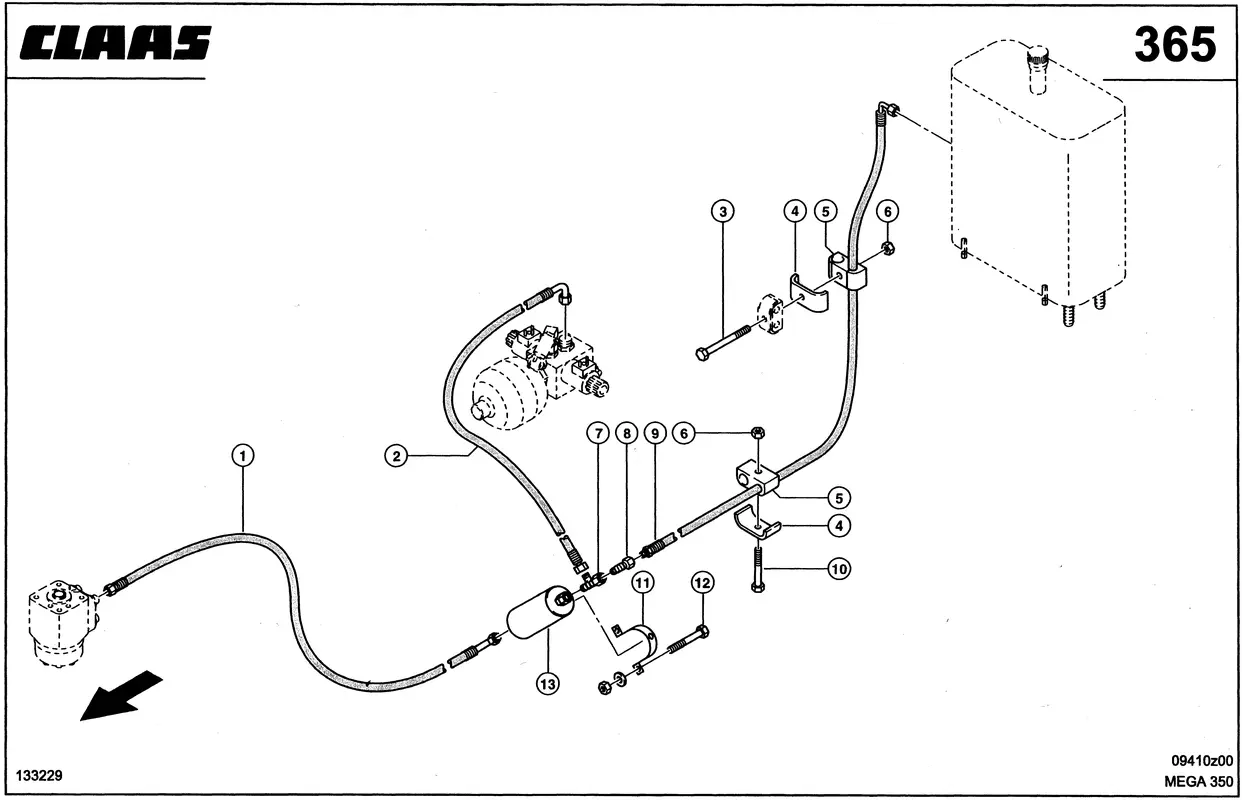

Гидропроводы, бак – насос-дозатор. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 83699999
Гидропроводы, бак – насос-дозатор. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 143376390
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шланг Соединит. 0005851860 |
Ссылка на деталь | 0005851860 |
Номер на схеме | 1 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 2 |
Название детали | Шланг Соединит. 0006671050 |
Ссылка на деталь | 0006671050 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 3 |
Название детали | Винт 6-Гр. 0002355230 |
Ссылка на деталь | 0002355230 |
Номер на схеме | 4 |
Название детали | Хомут Сдвоенный 0006836610 |
Ссылка на деталь | 0006836610 |
Номер на схеме | 5 |
Название детали | Опорна Резиновая 0006836600 |
Ссылка на деталь | 0006836600 |
Номер на схеме | 6 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 7 |
Название детали | Тройник 0002388900 |
Ссылка на деталь | 0002388900 |
Номер на схеме | 8 |
Название детали | Соединение М-Обр. 0002386930 |
Ссылка на деталь | 0002386930 |
Номер на схеме | 9 |
Название детали | Шланг Соединит. 0000690330 |
Ссылка на деталь | 0000690330 |
Номер на схеме | 9 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002442230 |
Ссылка на деталь | 0002442230 |
Номер на схеме | 11 |
Название детали | Бандаж 0006026710 |
Ссылка на деталь | 0006026710 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002378540 |
Ссылка на деталь | 0002378540 |
Номер на схеме | 12 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 13 |
Название детали | Фильтр-Сушилка 0000841000 |
Ссылка на деталь | 0000841000 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Гидравлика, Гидравлические Линии, Гидропроводы, бак – насос-дозатор |
