Гидропроводы, бак – насос-дозатор. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 83599999. Схема 1

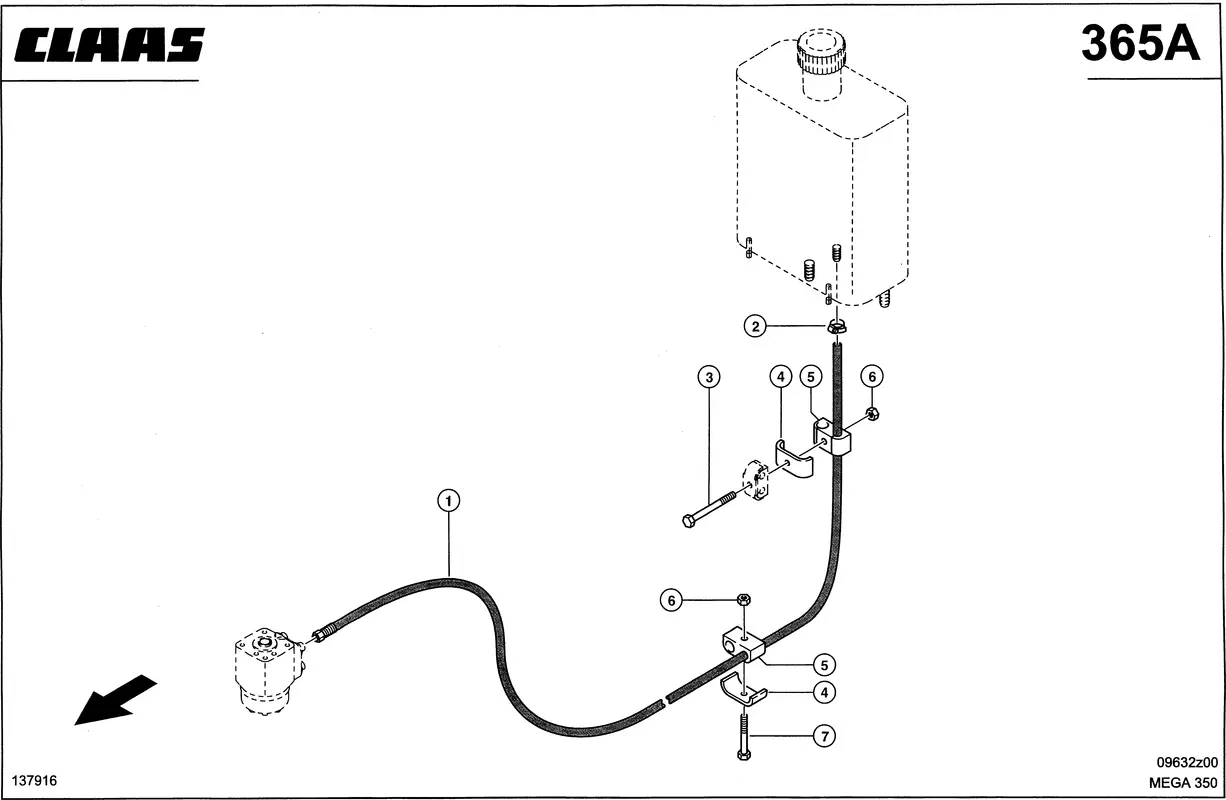

Гидропроводы, бак – насос-дозатор. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0007478091 |
| Ссылка на деталь | 0007478091 |
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 2 |
| Название детали | Зажим Шланговый 0004085522 |
| Ссылка на деталь | 0004085522 |
| Номер на схеме | 3 |
| Название детали | Винт 6-Гр. 0002355230 |
| Ссылка на деталь | 0002355230 |
| Номер на схеме | 4 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006836600 |
| Ссылка на деталь | 0006836600 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, бак – насос-дозатор |
