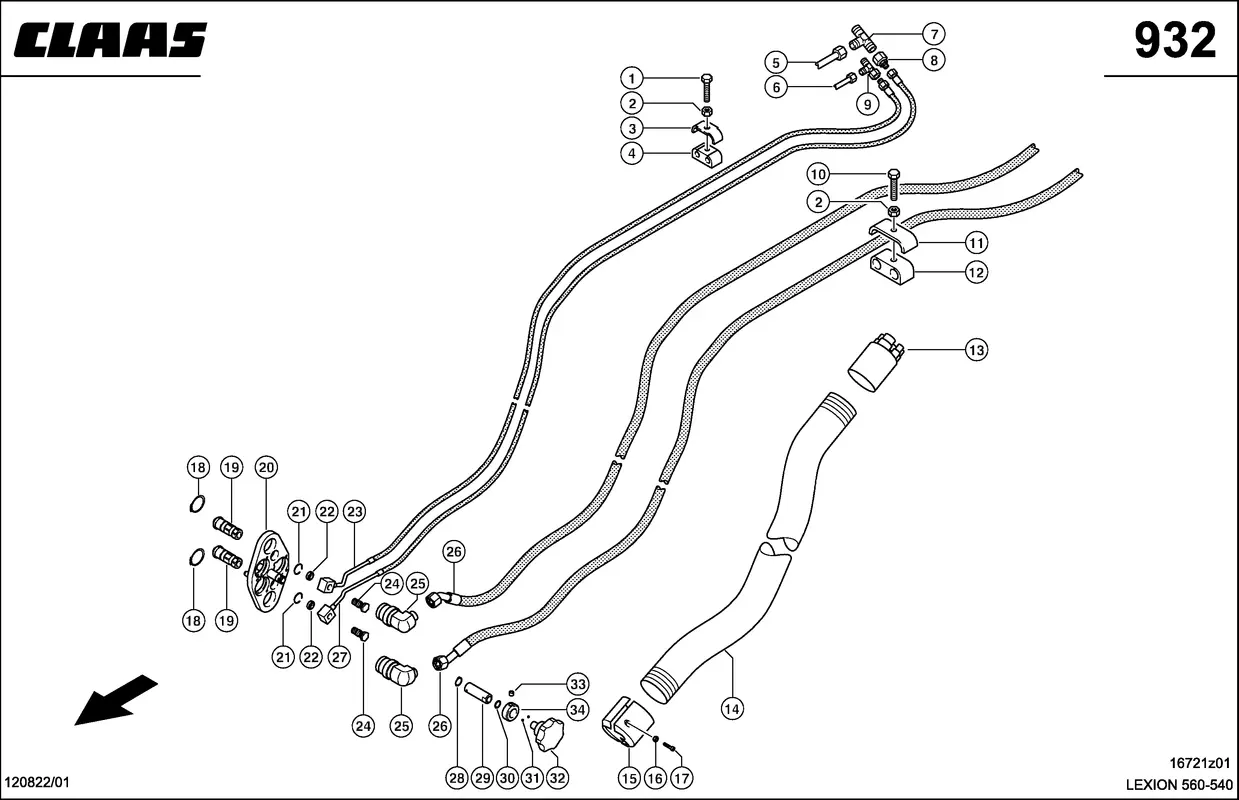

Гидропроводы, быстроразъемная муфта. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Гидропроводы, быстроразъемная муфта. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 2 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 3 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 5 |
| Название детали | Трубопровод Смонт 0007430060 |
| Ссылка на деталь | 0007430060 |
| Номер на схеме | 6 |
| Название детали | Трубопровод Смонт 0007430040 |
| Ссылка на деталь | 0007430040 |
| Номер на схеме | 7 |
| Название детали | Штуцерт-Обр. 0002386900 |
| Ссылка на деталь | 0002386900 |
| Номер на схеме | 8 |
| Название детали | Адаптер Редукц. 0002387190 |
| Ссылка на деталь | 0002387190 |
| Номер на схеме | 9 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 11 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 13 |
| Название детали | Колпак Защитный 0006837350 |
| Ссылка на деталь | 0006837350 |
| Номер на схеме | 14 |
| Название детали | Шланг Спиральный 0006837380 |
| Ссылка на деталь | 0006837380 |
| Номер на схеме | 15 |
| Название детали | Колпак Защитный 0006837340 |
| Ссылка на деталь | 0006837340 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 17 |
| Название детали | Винт С Цил.гол. 0002161461 |
| Ссылка на деталь | 0002161461 |
| Номер на схеме | 18 |
| Название детали | Кольцо Стопорное 0002440350 |
| Ссылка на деталь | 0002440350 |
| Номер на схеме | 19 |
| Название детали | Штепсель Соедин. 0006688111 |
| Ссылка на деталь | 0006688111 |
| Номер на схеме | 19 |
| Название детали | Кпл.уплотнений 0005449290 |
| Ссылка на деталь | 0005449290 |
| Номер на схеме | 20 |
| Название детали | Пластина 0006979860 |
| Ссылка на деталь | 0006979860 |
| Номер на схеме | 20 |
| Название детали | Держатель 0006892120 |
| Ссылка на деталь | 0006892120 |
| Номер на схеме | 20 |
| Название детали | Держатель 0006837301 |
| Ссылка на деталь | 0006837301 |
| Номер на схеме | 20 |
| Название детали | Шайба Установочн. 0002166480 |
| Ссылка на деталь | 0002166480 |
| Номер на схеме | 21 |
| Название детали | Кольцо Стопорное 0002151090 |
| Ссылка на деталь | 0002151090 |
| Номер на схеме | 22 |
| Название детали | Кольцо Стопорное 0002159960 |
| Ссылка на деталь | 0002159960 |
| Номер на схеме | 23 |
| Название детали | Шланг Соединит. 0007384410 |
| Ссылка на деталь | 0007384410 |
| Номер на схеме | 24 |
| Название детали | Винт Пустотелый 0002159950 |
| Ссылка на деталь | 0002159950 |
| Номер на схеме | 25 |
| Название детали | Втулка Соединит. 0006977970 |
| Ссылка на деталь | 0006977970 |
| Номер на схеме | 26 |
| Название детали | Шланг Соединит. 0007384460 |
| Ссылка на деталь | 0007384460 |
| Номер на схеме | 26 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 27 |
| Название детали | Шланг Соединит. 0007384420 |
| Ссылка на деталь | 0007384420 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 28 |
| Название детали | Кольцо Стопорное 0002351540 |
| Ссылка на деталь | 0002351540 |
| Номер на схеме | 29 |
| Название детали | Гайка 0006837360 |
| Ссылка на деталь | 0006837360 |
| Номер на схеме | 30 |
| Название детали | Диск 0000898540 |
| Ссылка на деталь | 0000898540 |
| Номер на схеме | 31 |
| Название детали | Шарик Стальной 0002428101 |
| Ссылка на деталь | 0002428101 |
| Номер на схеме | 32 |
| Название детали | Ручка Звездообр. 0006837330 |
| Ссылка на деталь | 0006837330 |
| Номер на схеме | 33 |
| Название детали | Шпилька 0002365520 |
| Ссылка на деталь | 0002365520 |
| Номер на схеме | 34 |
| Название детали | Кольцо Установ. 0005001261 |
| Ссылка на деталь | 0005001261 |
| Номер на схеме | 34 |
| Название детали | Ручка Звездообр. 0006837830 |
| Ссылка на деталь | 0006837830 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, быстроразъемная муфта |
