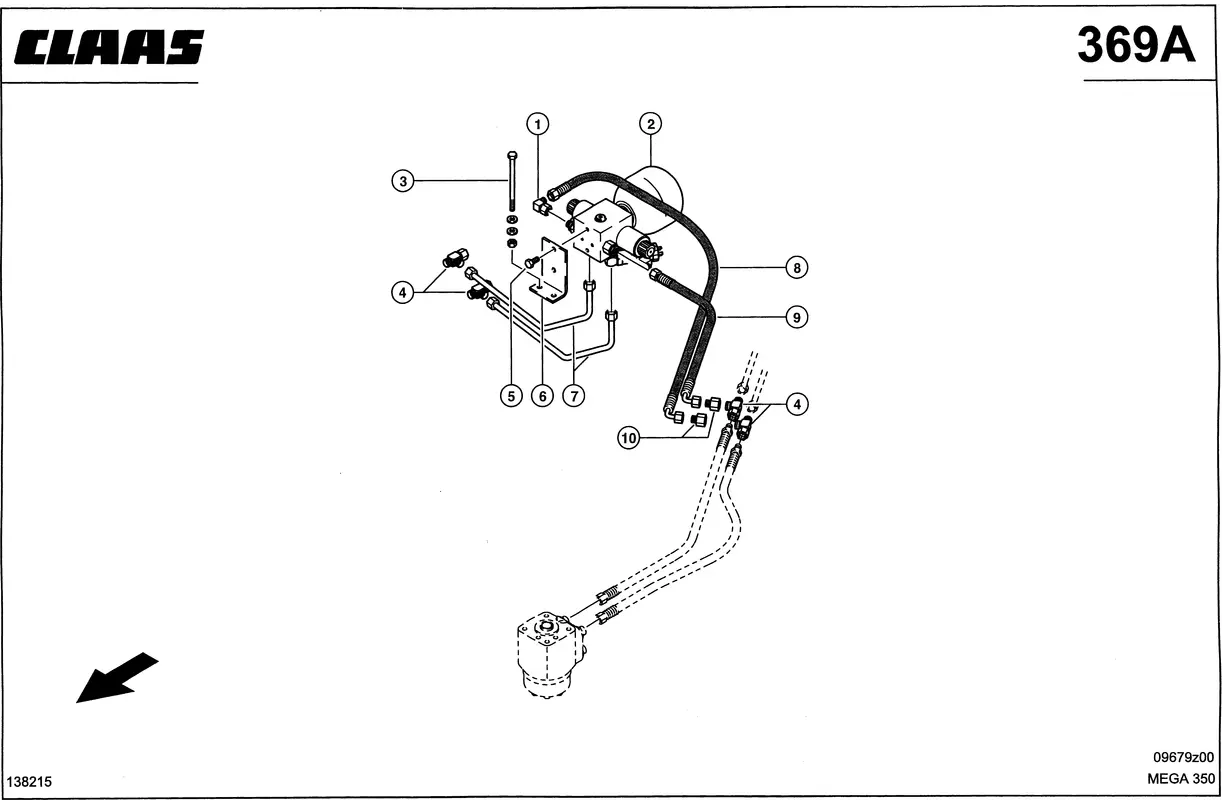

Гидропроводы, claas autopilot. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Гидропроводы, claas autopilot. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 2 |
| Название детали | Распределитель 0000397970 |
| Ссылка на деталь | 0000397970 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002355260 |
| Ссылка на деталь | 0002355260 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374380 |
| Ссылка на деталь | 0002374380 |
| Номер на схеме | 6 |
| Название детали | Уголок Опорный 0007387730 |
| Ссылка на деталь | 0007387730 |
| Номер на схеме | 7 |
| Название детали | Трубопровод 0007478440 |
| Ссылка на деталь | 0007478440 |
| Номер на схеме | 8 |
| Название детали | Шланг Соединит. 0009934570 |
| Ссылка на деталь | 0009934570 |
| Номер на схеме | 9 |
| Название детали | Шланг 0009955150 |
| Ссылка на деталь | 0009955150 |
| Номер на схеме | 10 |
| Название детали | Адаптер Редукц. 0002394790 |
| Ссылка на деталь | 0002394790 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, claas autopilot |
