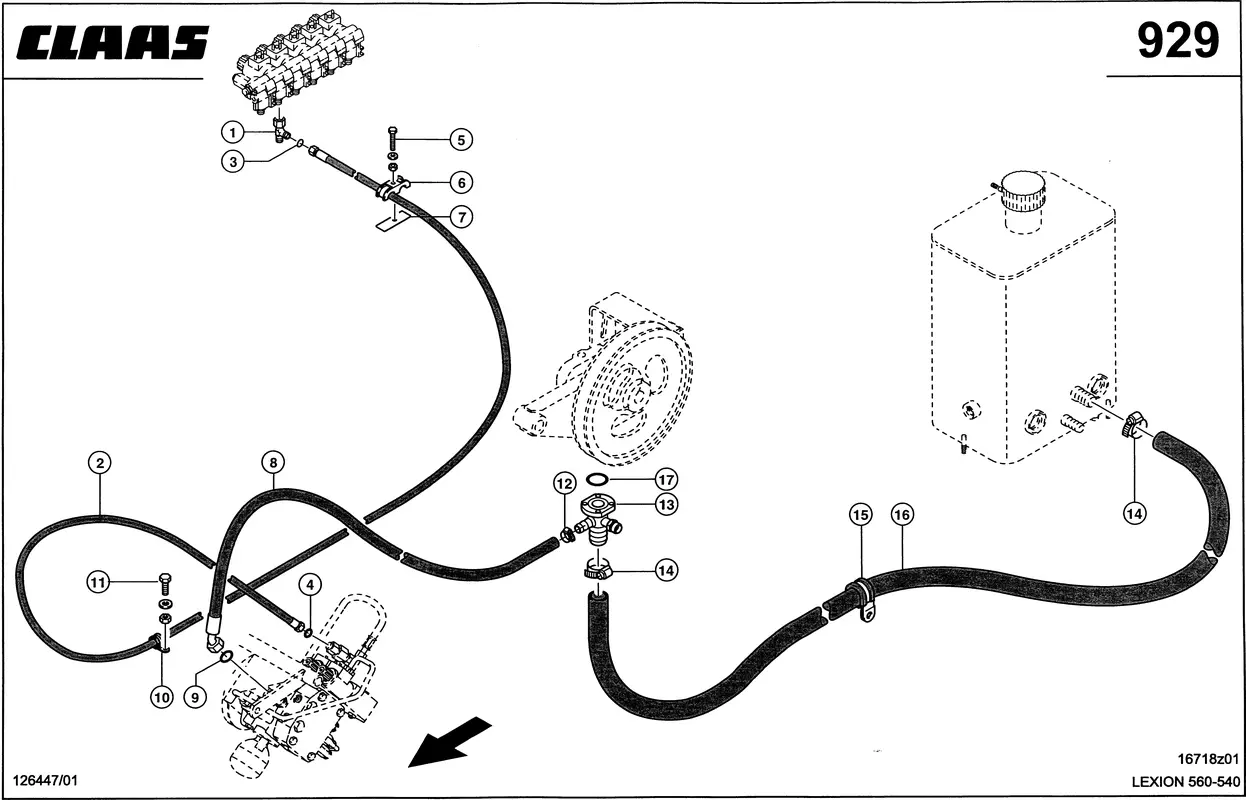

Гидропроводы, гидравл. Привод мотовила. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Гидропроводы, гидравл. Привод мотовила. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Тройник 0002392800 |
| Ссылка на деталь | 0002392800 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0006836291 |
| Ссылка на деталь | 0006836291 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002355050 |
| Ссылка на деталь | 0002355050 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 6 |
| Название детали | Хомут Одинарный 0002161170 |
| Ссылка на деталь | 0002161170 |
| Номер на схеме | 7 |
| Название детали | Пластина 0006599591 |
| Ссылка на деталь | 0006599591 |
| Номер на схеме | 8 |
| Название детали | Шланг Соединит. 0006831790 |
| Ссылка на деталь | 0006831790 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 10 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 10 |
| Название детали | Крепежный Хомут 0002117090 |
| Ссылка на деталь | 0002117090 |
| Номер на схеме | 10 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Зажим Шланговый 0004085522 |
| Ссылка на деталь | 0004085522 |
| Номер на схеме | 13 |
| Название детали | Штуцер Фланцевый 0007715070 |
| Ссылка на деталь | 0007715070 |
| Номер на схеме | 13 |
| Название детали | Винт С Цил.гол. 0002381991 |
| Ссылка на деталь | 0002381991 |
| Номер на схеме | 14 |
| Название детали | Зажим Шланговый 0004085583 |
| Ссылка на деталь | 0004085583 |
| Номер на схеме | 15 |
| Название детали | Крепежный Хомут 0002150790 |
| Ссылка на деталь | 0002150790 |
| Номер на схеме | 16 |
| Название детали | Шланг 0005796832 |
| Ссылка на деталь | 0005796832 |
| Номер на схеме | 16 |
| Название детали | Шланг 0006836170 |
| Ссылка на деталь | 0006836170 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002383530 |
| Ссылка на деталь | 0002383530 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, гидравл. Привод мотовила, Приводы |
