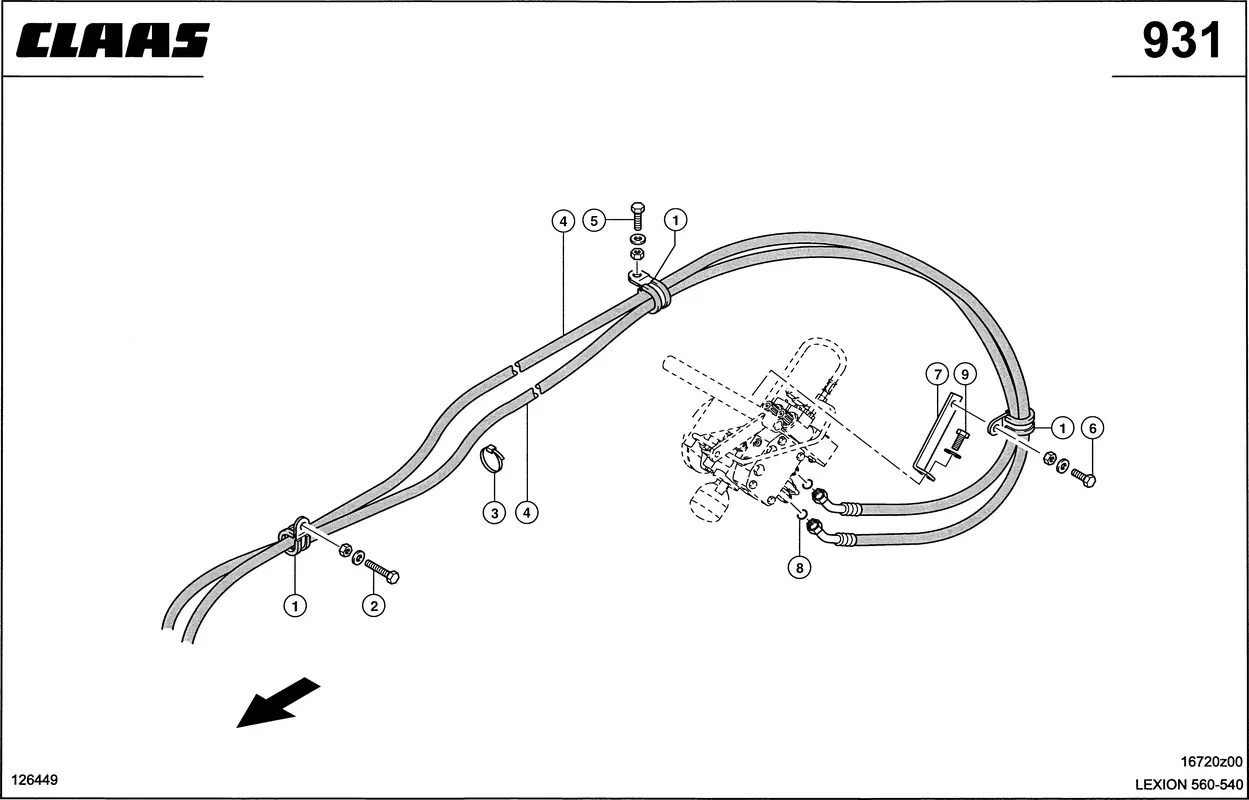

Гидропроводы, гидравл. Привод мотовила. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Гидропроводы, гидравл. Привод мотовила. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Крепежный Хомут 0002150790 |
| Ссылка на деталь | 0002150790 |
| Номер на схеме | 1 |
| Название детали | Крепежный Хомут 0002117090 |
| Ссылка на деталь | 0002117090 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007384460 |
| Ссылка на деталь | 0007384460 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Планка Крепёжная 0006592321 |
| Ссылка на деталь | 0006592321 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, гидравл. Привод мотовила, Приводы |
