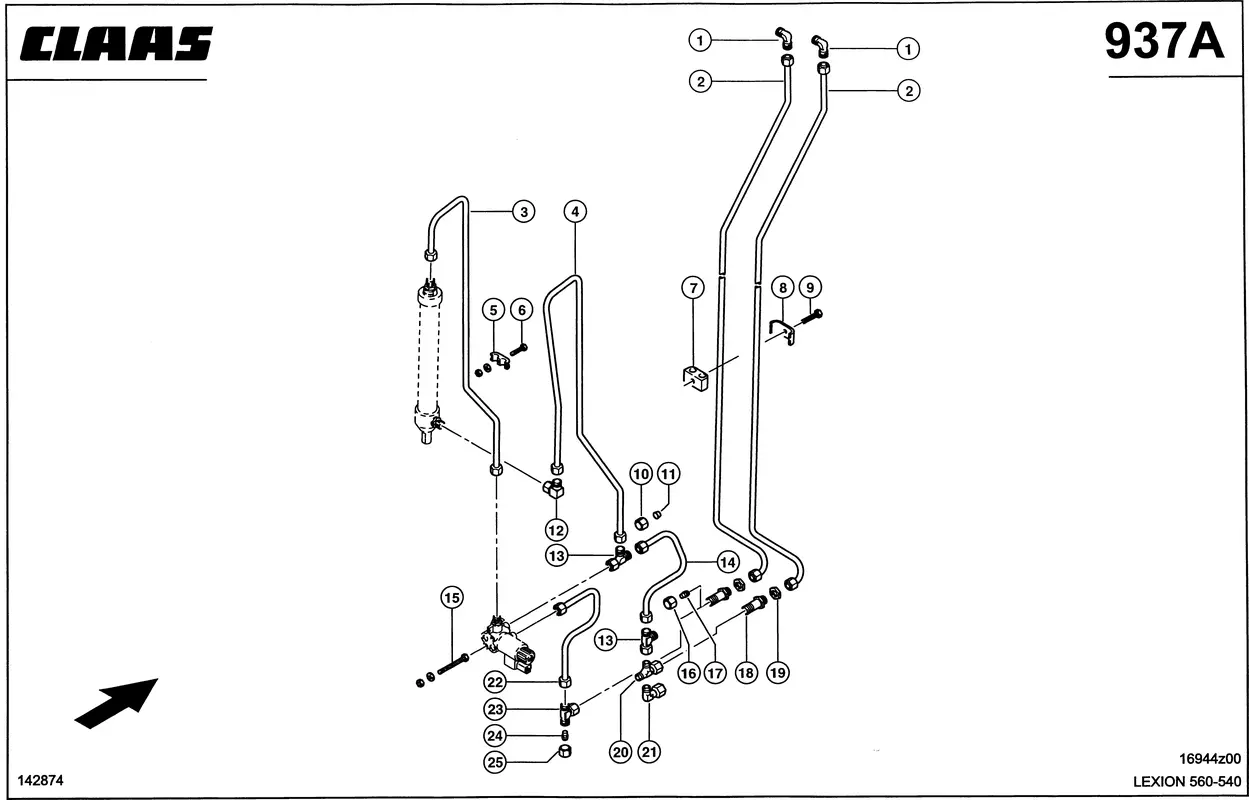

Гидропроводы, измерение влажности. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, измерение влажности. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер 0002387940 |
| Ссылка на деталь | 0002387940 |
| Номер на схеме | 2 |
| Название детали | Труба 0007433401 |
| Ссылка на деталь | 0007433401 |
| Номер на схеме | 3 |
| Название детали | Труба 0007433461 |
| Ссылка на деталь | 0007433461 |
| Номер на схеме | 4 |
| Название детали | Труба 0007433441 |
| Ссылка на деталь | 0007433441 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 8 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 10 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 11 |
| Название детали | Кольцо Профильное 0002154810 |
| Ссылка на деталь | 0002154810 |
| Номер на схеме | 12 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 13 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 14 |
| Название детали | Труба 0007433420 |
| Ссылка на деталь | 0007433420 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002352431 |
| Ссылка на деталь | 0002352431 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 16 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 17 |
| Название детали | Пробка 0002150881 |
| Ссылка на деталь | 0002150881 |
| Номер на схеме | 18 |
| Название детали | Штуцер 0002390820 |
| Ссылка на деталь | 0002390820 |
| Номер на схеме | 19 |
| Название детали | Тонкая Шестигранная Гайка 0002390830 |
| Ссылка на деталь | 0002390830 |
| Номер на схеме | 20 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 21 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 22 |
| Название детали | Труба 0007433480 |
| Ссылка на деталь | 0007433480 |
| Номер на схеме | 23 |
| Название детали | Тройник 0002390390 |
| Ссылка на деталь | 0002390390 |
| Номер на схеме | 24 |
| Название детали | Пробка 0002150881 |
| Ссылка на деталь | 0002150881 |
| Номер на схеме | 25 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, измерение влажности |
