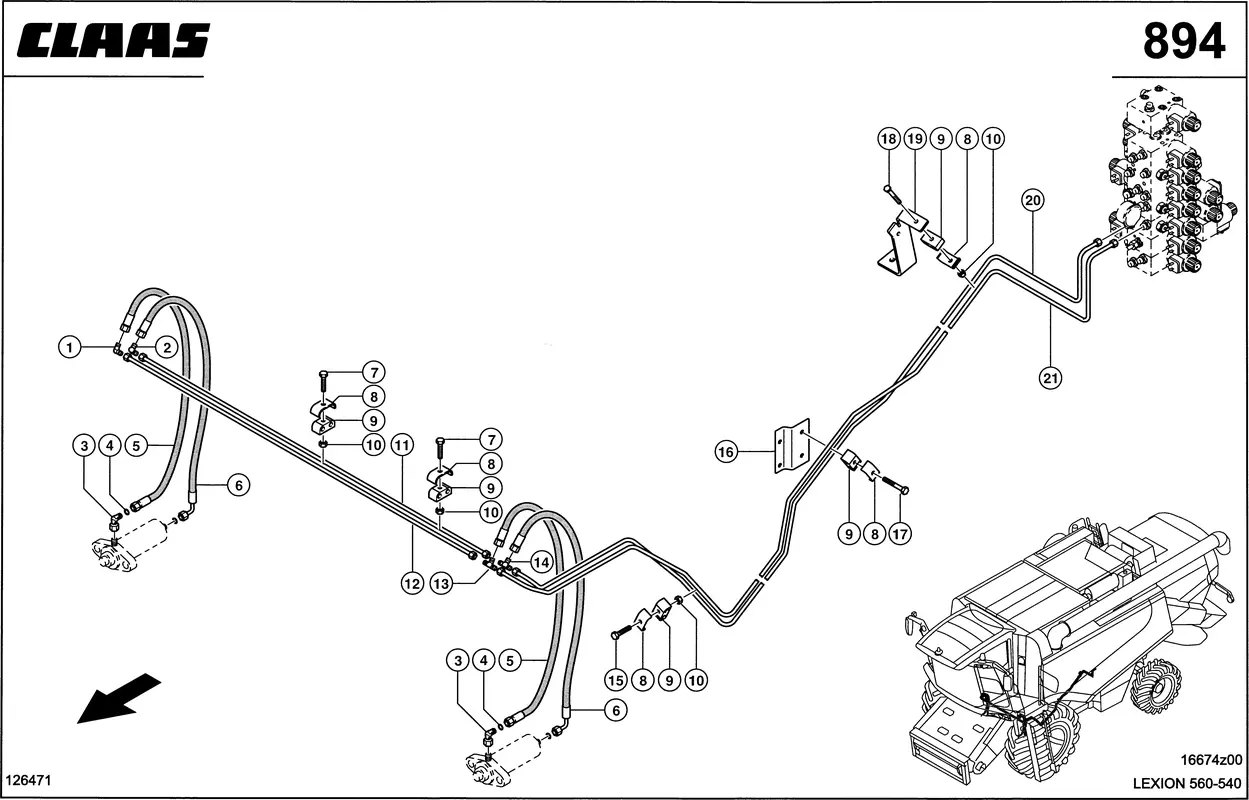

Гидропроводы, копирование жатки — фиксир. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
Гидропроводы, копирование жатки — фиксир. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Угловой 0002153390 |
| Ссылка на деталь | 0002153390 |
| Номер на схеме | 2 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 3 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 5 |
| Название детали | Шланг 0009563210 |
| Ссылка на деталь | 0009563210 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0007720190 |
| Ссылка на деталь | 0007720190 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0008373110 |
| Ссылка на деталь | 0008373110 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0009863290 |
| Ссылка на деталь | 0009863290 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 8 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 9 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 10 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 11 |
| Название детали | Труба 0007152360 |
| Ссылка на деталь | 0007152360 |
| Номер на схеме | 12 |
| Название детали | Труба 0007152360 |
| Ссылка на деталь | 0007152360 |
| Номер на схеме | 13 |
| Название детали | Штуцерт-Обр. 0002387890 |
| Ссылка на деталь | 0002387890 |
| Номер на схеме | 14 |
| Название детали | Тройник 0002392650 |
| Ссылка на деталь | 0002392650 |
| Номер на схеме | 15 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 16 |
| Название детали | Щиток Опорный 0007151980 |
| Ссылка на деталь | 0007151980 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 19 |
| Название детали | Держатель 0006837091 |
| Ссылка на деталь | 0006837091 |
| Номер на схеме | 20 |
| Название детали | Трубопровод Смонт 0007430880 |
| Ссылка на деталь | 0007430880 |
| Номер на схеме | 21 |
| Название детали | Трубопровод Смонт 0007430861 |
| Ссылка на деталь | 0007430861 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, копирование жатки — фиксир |
