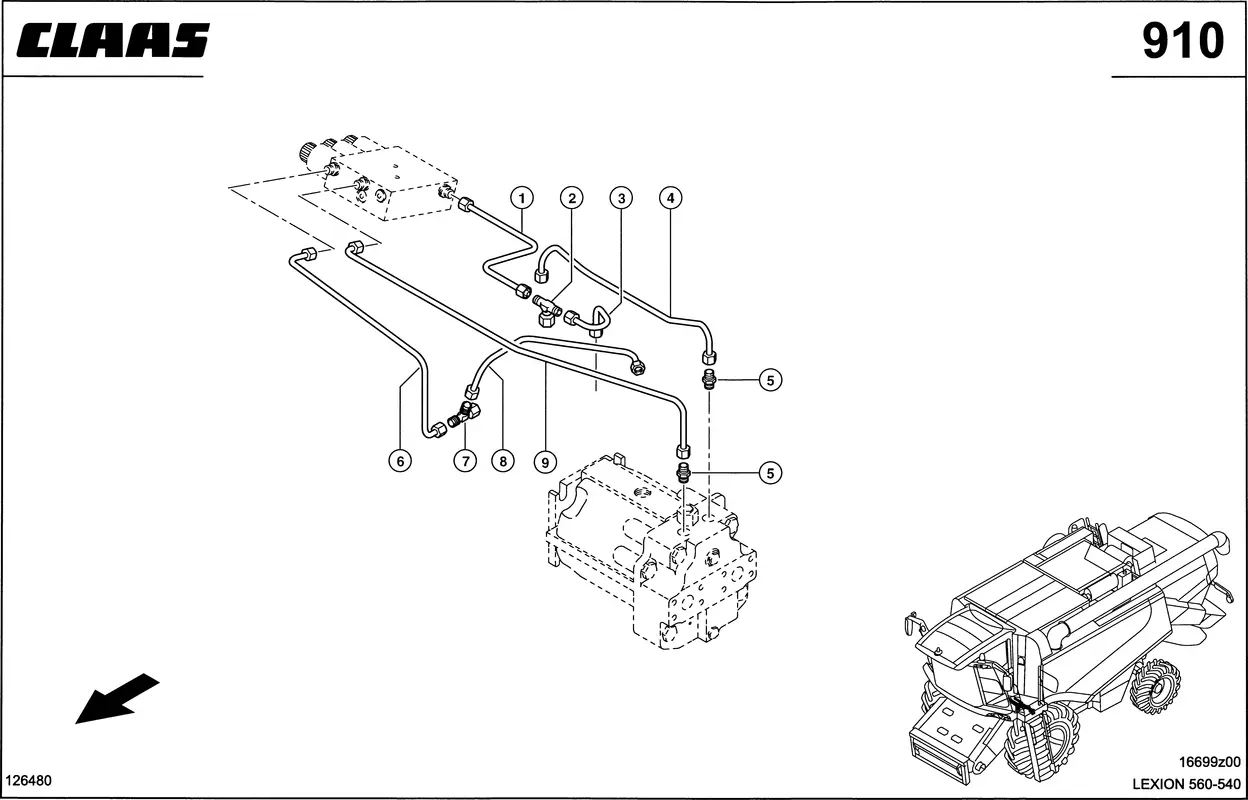

Гидропроводы, кпп с электрогидравлически. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, кпп с электрогидравлически. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Труба 0007431160 |
| Ссылка на деталь | 0007431160 |
| Номер на схеме | 2 |
| Название детали | Тройник 0002392650 |
| Ссылка на деталь | 0002392650 |
| Номер на схеме | 3 |
| Название детали | Труба 0007431140 |
| Ссылка на деталь | 0007431140 |
| Номер на схеме | 4 |
| Название детали | Труба 0007705580 |
| Ссылка на деталь | 0007705580 |
| Номер на схеме | 4 |
| Название детали | Труба 0007431061 |
| Ссылка на деталь | 0007431061 |
| Номер на схеме | 4 |
| Название детали | Труба 0007706760 |
| Ссылка на деталь | 0007706760 |
| Номер на схеме | 5 |
| Название детали | Клапан Обратный 0000393670 |
| Ссылка на деталь | 0000393670 |
| Номер на схеме | 6 |
| Название детали | Труба 0007431120 |
| Ссылка на деталь | 0007431120 |
| Номер на схеме | 7 |
| Название детали | Тройник 0002392800 |
| Ссылка на деталь | 0002392800 |
| Номер на схеме | 8 |
| Название детали | Трубопровод Смонт 0007431100 |
| Ссылка на деталь | 0007431100 |
| Номер на схеме | 8 |
| Название детали | Труба 0007434280 |
| Ссылка на деталь | 0007434280 |
| Номер на схеме | 8 |
| Название детали | Труба 0007705630 |
| Ссылка на деталь | 0007705630 |
| Номер на схеме | 9 |
| Название детали | Труба 0007705610 |
| Ссылка на деталь | 0007705610 |
| Номер на схеме | 9 |
| Название детали | Труба 0007431081 |
| Ссылка на деталь | 0007431081 |
| Номер на схеме | 9 |
| Название детали | Труба 0007706730 |
| Ссылка на деталь | 0007706730 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, кпп с электрогидравлически |
