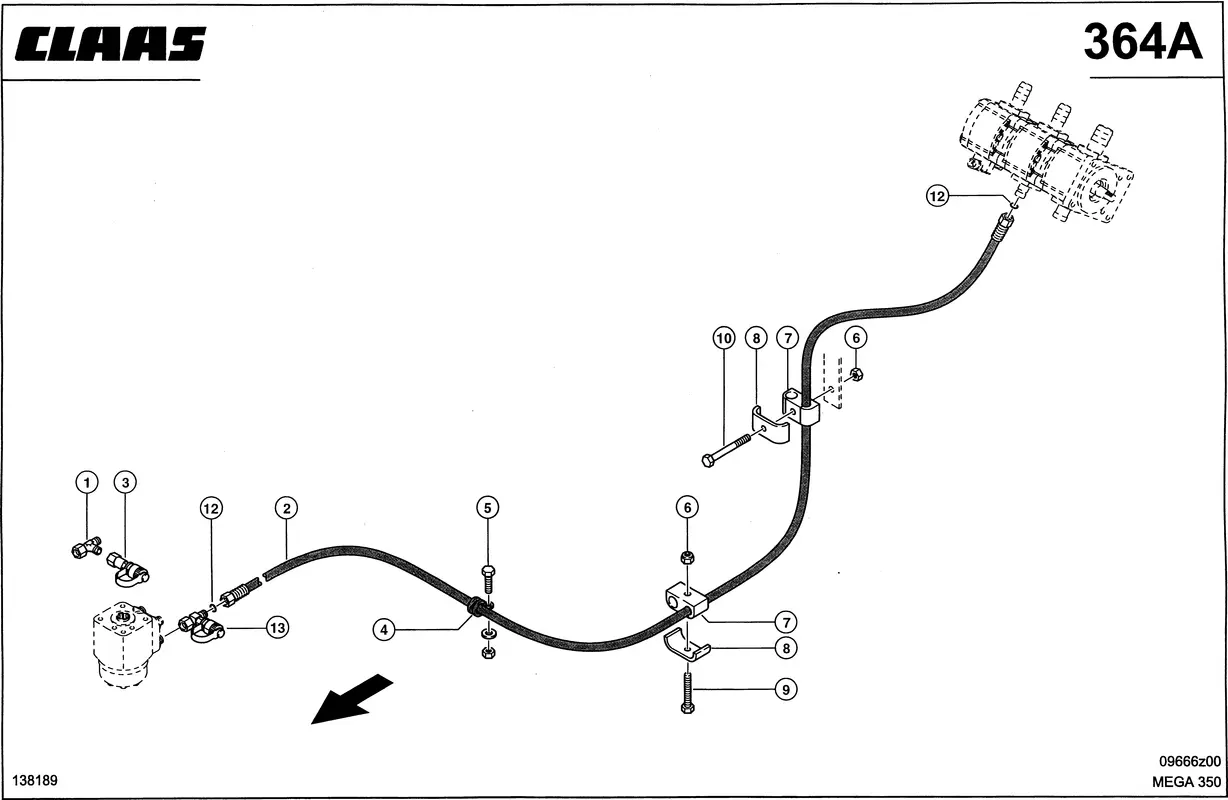

Гидропроводы, насос – насос-дозатор. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 83599999. Схема 1
Гидропроводы, насос – насос-дозатор. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0006895480 |
| Ссылка на деталь | 0006895480 |
| Номер на схеме | 3 |
| Название детали | Измерительный Штуцер 0006836561 |
| Ссылка на деталь | 0006836561 |
| Номер на схеме | 4 |
| Название детали | Хомут 0002156120 |
| Ссылка на деталь | 0002156120 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006836600 |
| Ссылка на деталь | 0006836600 |
| Номер на схеме | 8 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 9 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 13 |
| Название детали | Измерительный Штуцер 0006832920 |
| Ссылка на деталь | 0006832920 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, насос – насос-дозатор |
