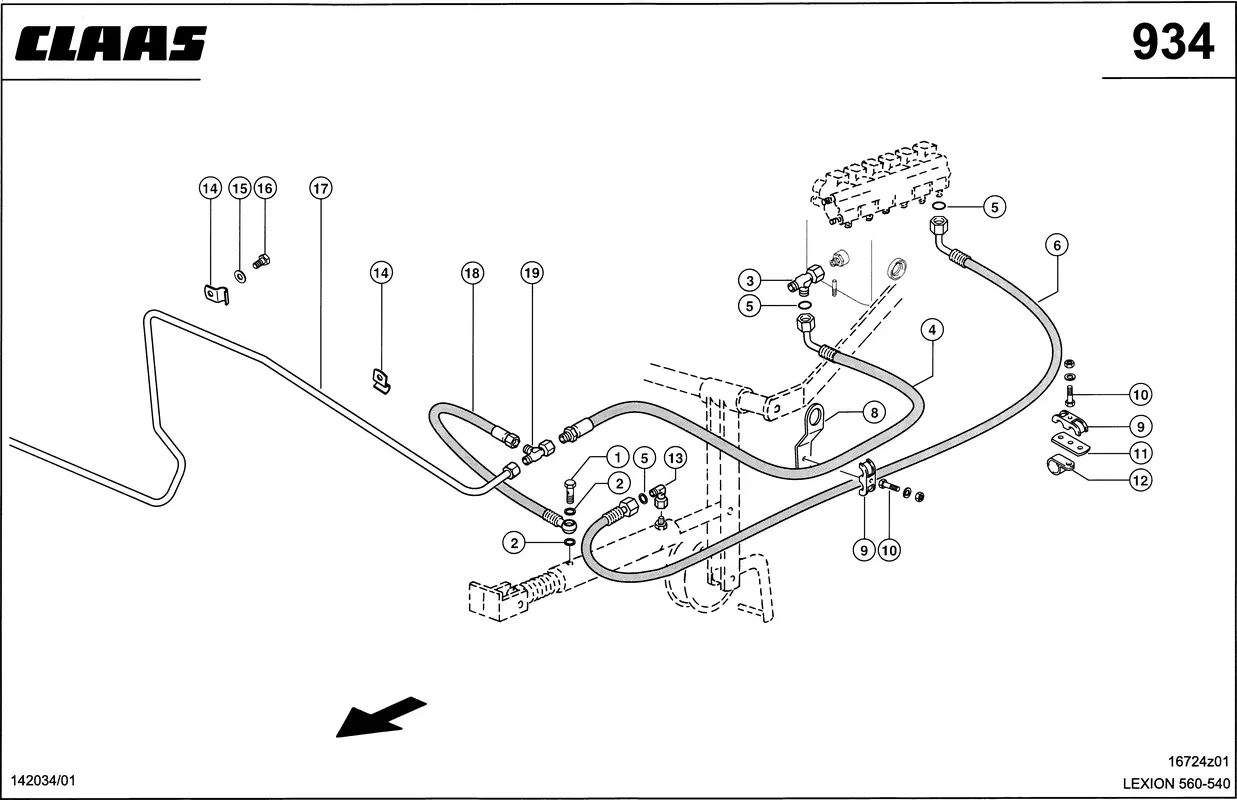

Гидропроводы, низкое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Гидропроводы, низкое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт Пустотелый 0000960290 |
| Ссылка на деталь | 0000960290 |
| Номер на схеме | 2 |
| Название детали | Кольцо Упл.плоск. 0006331141 |
| Ссылка на деталь | 0006331141 |
| Номер на схеме | 3 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007720401 |
| Ссылка на деталь | 0007720401 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007384051 |
| Ссылка на деталь | 0007384051 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0006836360 |
| Ссылка на деталь | 0006836360 |
| Номер на схеме | 8 |
| Название детали | Пластина 0006832233 |
| Ссылка на деталь | 0006832233 |
| Номер на схеме | 9 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002373330 |
| Ссылка на деталь | 0002373330 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 11 |
| Название детали | Пластина 0006599591 |
| Ссылка на деталь | 0006599591 |
| Номер на схеме | 12 |
| Название детали | Хомут 0002154050 |
| Ссылка на деталь | 0002154050 |
| Номер на схеме | 13 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 14 |
| Название детали | Хомут 0006331430 |
| Ссылка на деталь | 0006331430 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 17 |
| Название детали | Труба 0007433361 |
| Ссылка на деталь | 0007433361 |
| Номер на схеме | 17 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 17 |
| Название детали | Кольцо Профильное 0002154810 |
| Ссылка на деталь | 0002154810 |
| Номер на схеме | 18 |
| Название детали | Шланг Соединит. 0007384032 |
| Ссылка на деталь | 0007384032 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 19 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, низкое давление |
