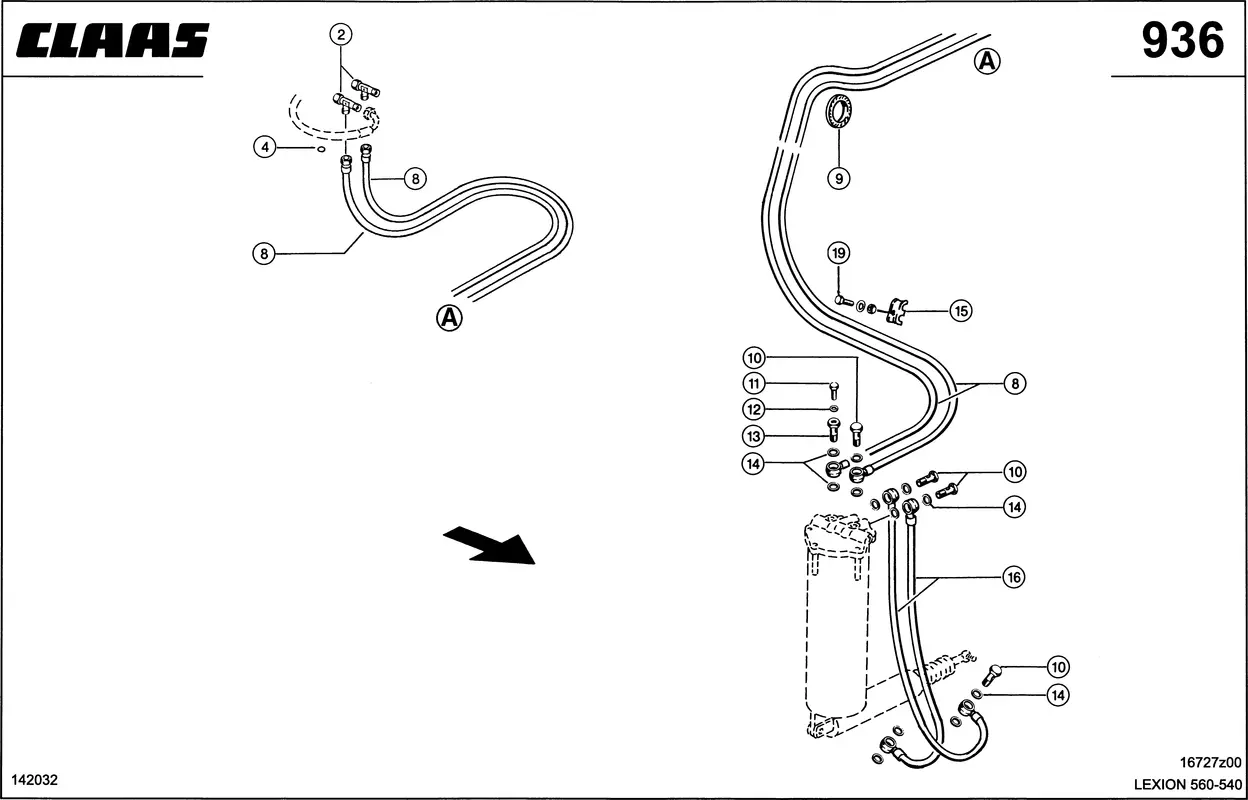

Гидропроводы, низкое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 3
Гидропроводы, низкое давление. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 3
Описание
| Номер на схеме | 2 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 8 |
| Название детали | Шланг Соединит. 0007387801 |
| Ссылка на деталь | 0007387801 |
| Номер на схеме | 9 |
| Название детали | Защита Кромок 0002007060 |
| Ссылка на деталь | 0002007060 |
| Номер на схеме | 10 |
| Название детали | Винт Пустотелый 0000960290 |
| Ссылка на деталь | 0000960290 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374650 |
| Ссылка на деталь | 0002374650 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнительное 0002357810 |
| Ссылка на деталь | 0002357810 |
| Номер на схеме | 13 |
| Название детали | Винт Пустотелый 0006689790 |
| Ссылка на деталь | 0006689790 |
| Номер на схеме | 14 |
| Название детали | Кольцо Упл.плоск. 0006331141 |
| Ссылка на деталь | 0006331141 |
| Номер на схеме | 15 |
| Название детали | Хомут Сдвоенный 0007235000 |
| Ссылка на деталь | 0007235000 |
| Номер на схеме | 16 |
| Название детали | Шланг 0007387702 |
| Ссылка на деталь | 0007387702 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 19 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 19 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, низкое давление |
