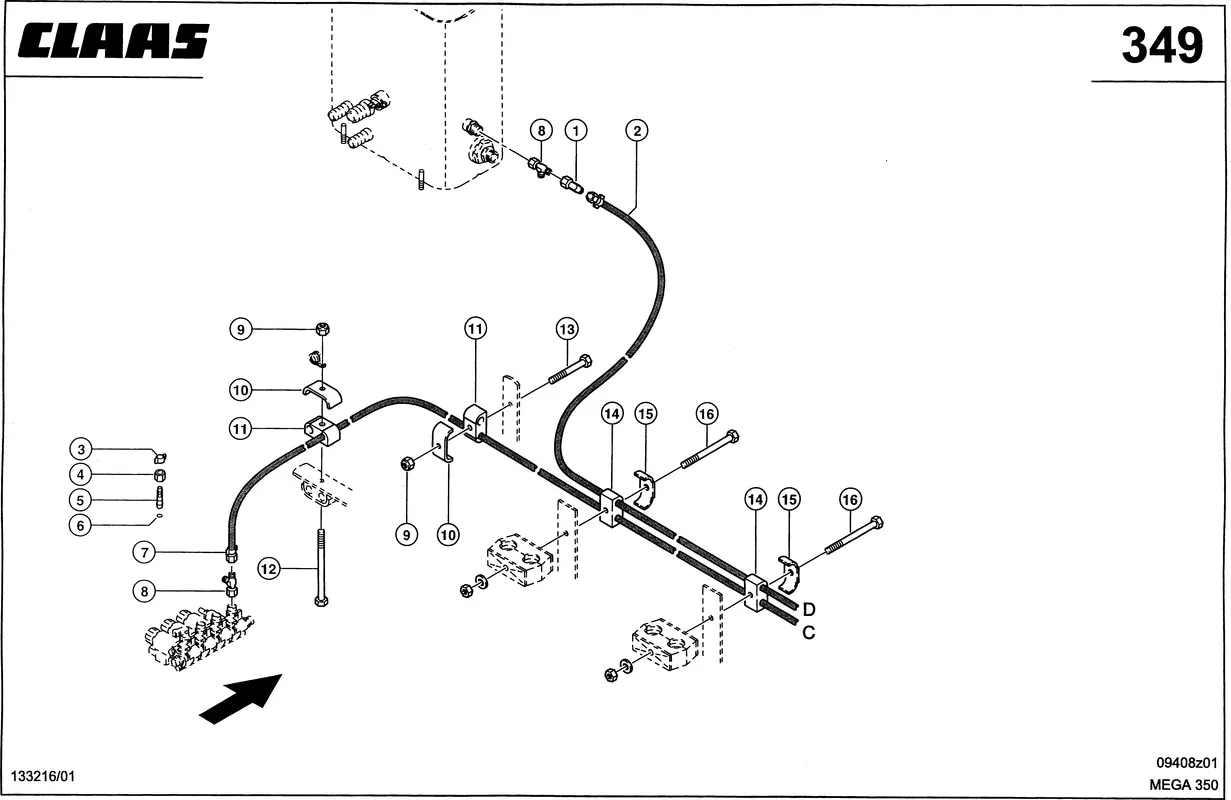

Гидропроводы низкого давления, 3-d. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Гидропроводы низкого давления, 3-d. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 141276436
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Соединение М-Обр. 0002386930 |
Ссылка на деталь | 0002386930 |
Номер на схеме | 2 |
Название детали | Шланг Соединит. 0007384232 |
Ссылка на деталь | 0007384232 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 3 |
Название детали | Зажим 0004085441 |
Ссылка на деталь | 0004085441 |
Номер на схеме | 4 |
Название детали | Гайка Накидная 0002160060 |
Ссылка на деталь | 0002160060 |
Номер на схеме | 5 |
Название детали | Патрубок Забивной 0007387720 |
Ссылка на деталь | 0007387720 |
Номер на схеме | 6 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 7 |
Название детали | Шланг Соединит. 0007384232 |
Ссылка на деталь | 0007384232 |
Номер на схеме | 7 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 8 |
Название детали | Тройник 0002388900 |
Ссылка на деталь | 0002388900 |
Номер на схеме | 9 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 10 |
Название детали | Скоба Крепежная 0006722090 |
Ссылка на деталь | 0006722090 |
Номер на схеме | 11 |
Название детали | Опорна Резиновая 0006071100 |
Ссылка на деталь | 0006071100 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002380150 |
Ссылка на деталь | 0002380150 |
Номер на схеме | 13 |
Название детали | Болт 6-Гр. 0002355190 |
Ссылка на деталь | 0002355190 |
Номер на схеме | 14 |
Название детали | Опорна Резиновая 0006836580 |
Ссылка на деталь | 0006836580 |
Номер на схеме | 15 |
Название детали | Скоба Зажимная 0006832540 |
Ссылка на деталь | 0006832540 |
Номер на схеме | 16 |
Название детали | Болт 6-Гр. 0002355250 |
Ссылка на деталь | 0002355250 |
Номер на схеме | 16 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 16 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Гидравлика, Гидравлические Линии, Гидропроводы низкого давления, 3-d |
