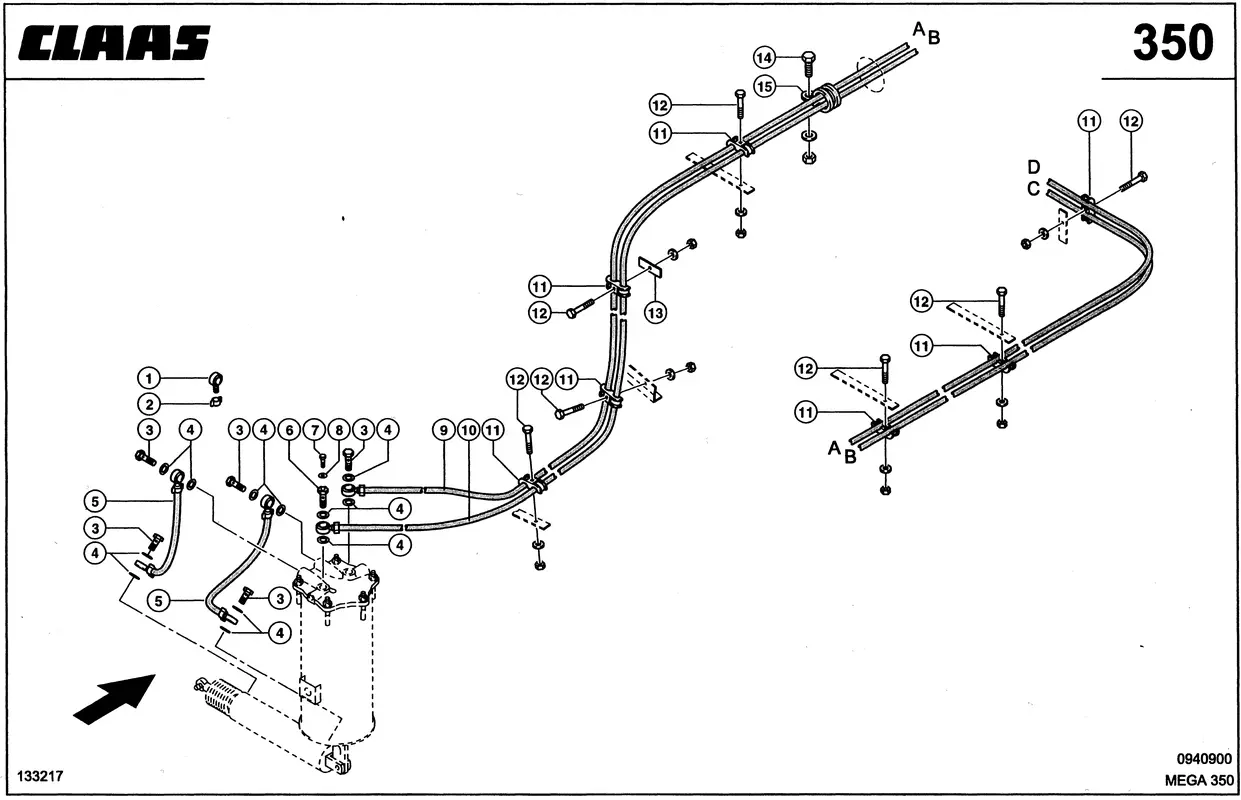

Гидропроводы низкого давления, 3-ds. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Гидропроводы низкого давления, 3-ds. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 145776415
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Соединение 0002393310 |
Ссылка на деталь | 0002393310 |
Номер на схеме | 2 |
Название детали | Зажим 0004085441 |
Ссылка на деталь | 0004085441 |
Номер на схеме | 3 |
Название детали | Винт Пустотелый 0000960290 |
Ссылка на деталь | 0000960290 |
Номер на схеме | 4 |
Название детали | Кольцо Упл.плоск. 0006331141 |
Ссылка на деталь | 0006331141 |
Номер на схеме | 5 |
Название детали | Шланг 0007387702 |
Ссылка на деталь | 0007387702 |
Номер на схеме | 6 |
Название детали | Винт Пустотелый 0006689790 |
Ссылка на деталь | 0006689790 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 8 |
Название детали | Кольцо Уплотнительное 0002357810 |
Ссылка на деталь | 0002357810 |
Номер на схеме | 9 |
Название детали | Шланг Соединит. 0007384232 |
Ссылка на деталь | 0007384232 |
Номер на схеме | 9 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 10 |
Название детали | Шланг Соединит. 0007384232 |
Ссылка на деталь | 0007384232 |
Номер на схеме | 10 |
Название детали | Кольцо Уплотнит. 0002114360 |
Ссылка на деталь | 0002114360 |
Номер на схеме | 11 |
Название детали | Хомут Сдвоенный 0007235000 |
Ссылка на деталь | 0007235000 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002355050 |
Ссылка на деталь | 0002355050 |
Номер на схеме | 12 |
Название детали | Шайба Установочн. 0002391690 |
Ссылка на деталь | 0002391690 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 13 |
Название детали | Пластина Упорная 0006562550 |
Ссылка на деталь | 0006562550 |
Номер на схеме | 14 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 14 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 15 |
Название детали | Крепежный Хомут 0002150830 |
Ссылка на деталь | 0002150830 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Гидравлика, Гидравлические Линии, Гидропроводы низкого давления, 3-ds |
