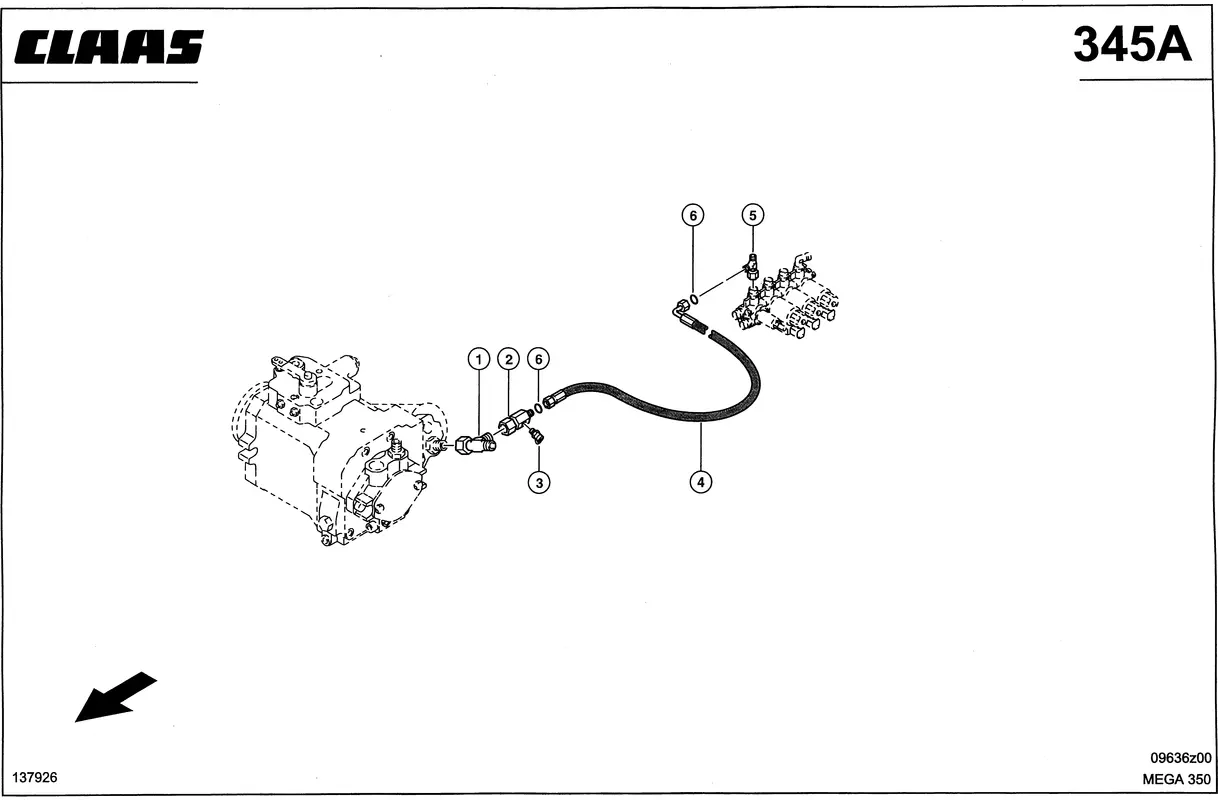

Гидропроводы низкого давления, насос. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Гидропроводы низкого давления, насос. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Г-Образный 0002388990 |
| Ссылка на деталь | 0002388990 |
| Номер на схеме | 2 |
| Название детали | Соединение Резьб. 0006338980 |
| Ссылка на деталь | 0006338980 |
| Номер на схеме | 3 |
| Название детали | Измерительный Штуцер 0000840220 |
| Ссылка на деталь | 0000840220 |
| Номер на схеме | 4 |
| Название детали | Шланг 0007387050 |
| Ссылка на деталь | 0007387050 |
| Номер на схеме | 5 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы низкого давления, насос |
