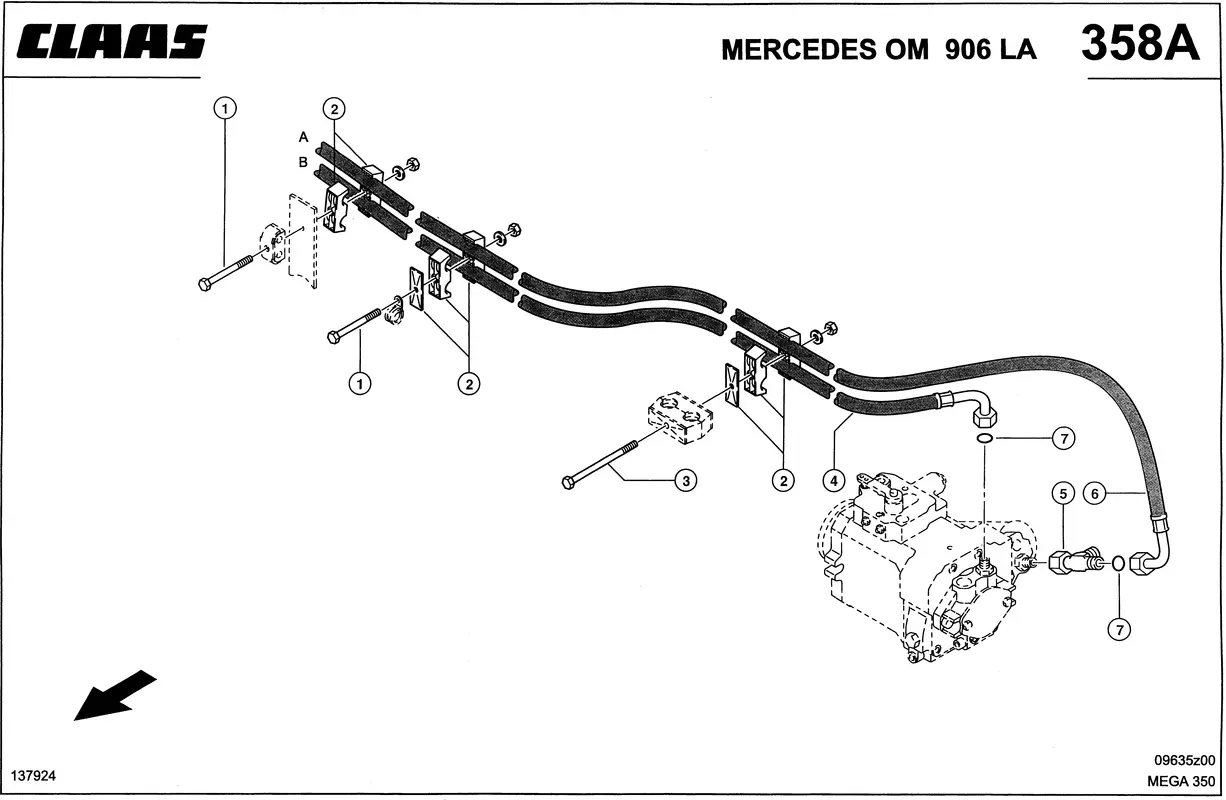

Гидропроводы, охлаждение масла. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Гидропроводы, охлаждение масла. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 — 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт 6-Гр. 0002355230 |
| Ссылка на деталь | 0002355230 |
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 2 |
| Название детали | Пара Полузажимов 0006890600 |
| Ссылка на деталь | 0006890600 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002355260 |
| Ссылка на деталь | 0002355260 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007384250 |
| Ссылка на деталь | 0007384250 |
| Номер на схеме | 5 |
| Название детали | Штуцер Г-Образный 0002388990 |
| Ссылка на деталь | 0002388990 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0007384260 |
| Ссылка на деталь | 0007384260 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0001800980 |
| Ссылка на деталь | 0001800980 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, охлаждение масла |
