Гидропроводы, охлаждение масла. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 2

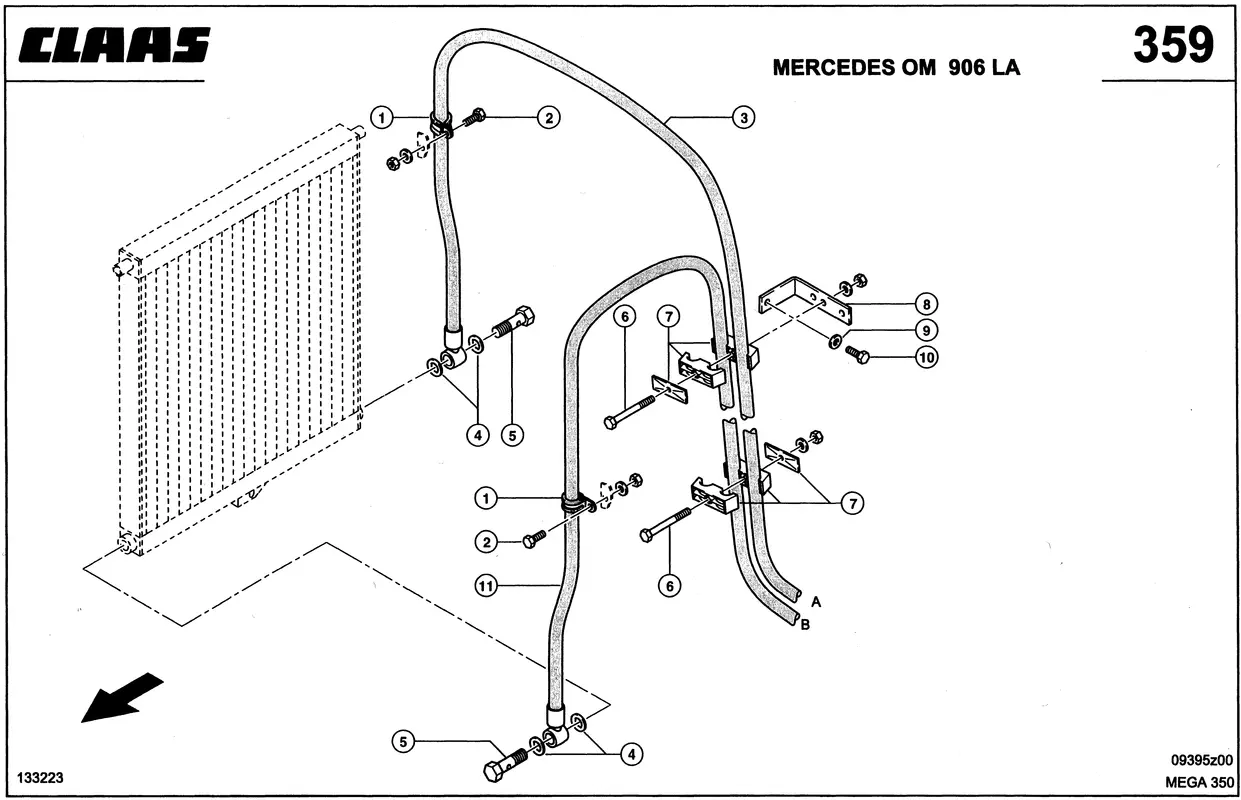

Гидропроводы, охлаждение масла. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Крепежный Хомут 0002153940 |
| Ссылка на деталь | 0002153940 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0007384260 |
| Ссылка на деталь | 0007384260 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнительное 0002164920 |
| Ссылка на деталь | 0002164920 |
| Номер на схеме | 5 |
| Название детали | Винт Пустотелый 0002150350 |
| Ссылка на деталь | 0002150350 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Пара Полузажимов 0006890600 |
| Ссылка на деталь | 0006890600 |
| Номер на схеме | 8 |
| Название детали | Держатель 0007715732 |
| Ссылка на деталь | 0007715732 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 11 |
| Название детали | Шланг Соединит. 0007384250 |
| Ссылка на деталь | 0007384250 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, охлаждение масла |
