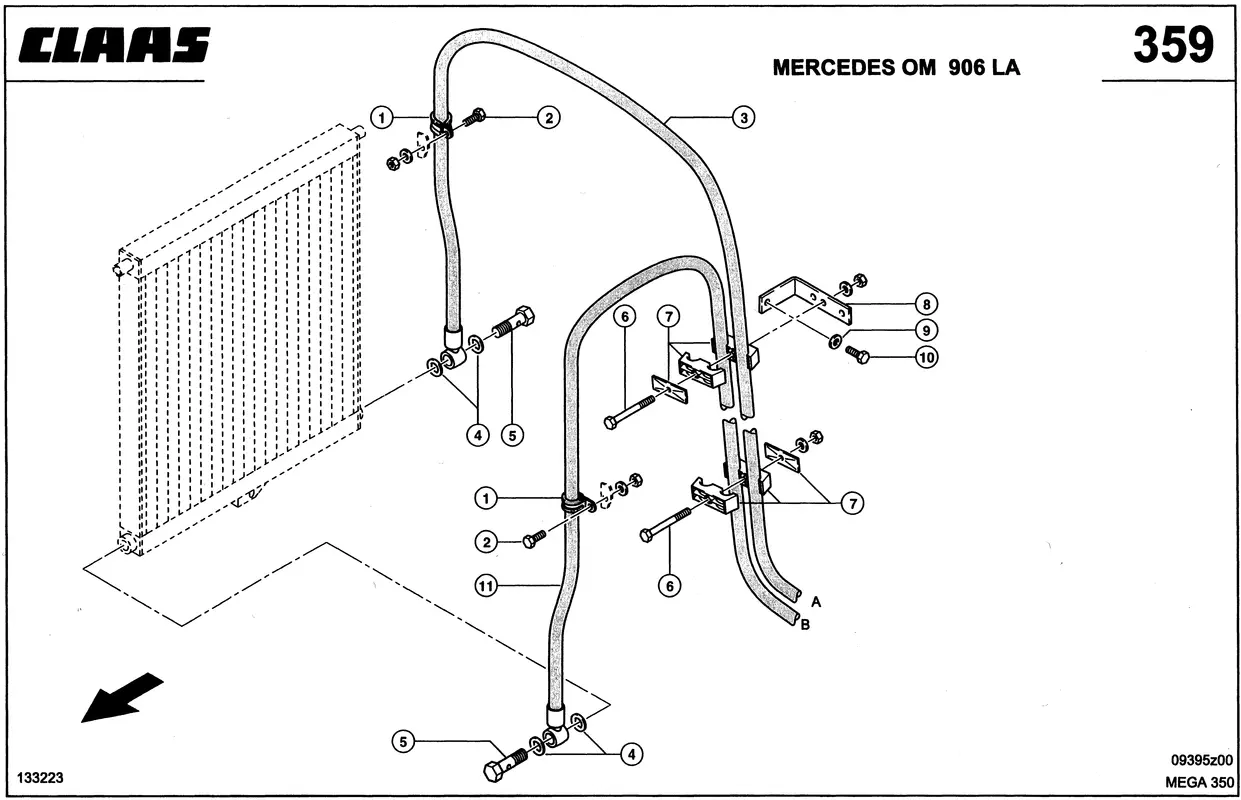

Гидропроводы, охлаждение масла. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 — 83599999. Схема 2
Гидропроводы, охлаждение масла. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 — 83599999. Схема 2
Артикул: 118475783 Категории: Запчасти к комбайнам Claas Mega, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Крепежный Хомут 0002153940 |
Ссылка на деталь | 0002153940 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Шланг Соединит. 0007384260 |
Ссылка на деталь | 0007384260 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотнительное 0002164920 |
Ссылка на деталь | 0002164920 |
Номер на схеме | 5 |
Название детали | Винт Пустотелый 0002150350 |
Ссылка на деталь | 0002150350 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002355210 |
Ссылка на деталь | 0002355210 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 7 |
Название детали | Пара Полузажимов 0006890600 |
Ссылка на деталь | 0006890600 |
Номер на схеме | 8 |
Название детали | Держатель 0007715732 |
Ссылка на деталь | 0007715732 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 11 |
Название детали | Шланг Соединит. 0007384250 |
Ссылка на деталь | 0007384250 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Mega-350 |
Узел | Гидравлика, Гидравлические Линии, Гидропроводы, охлаждение масла |
