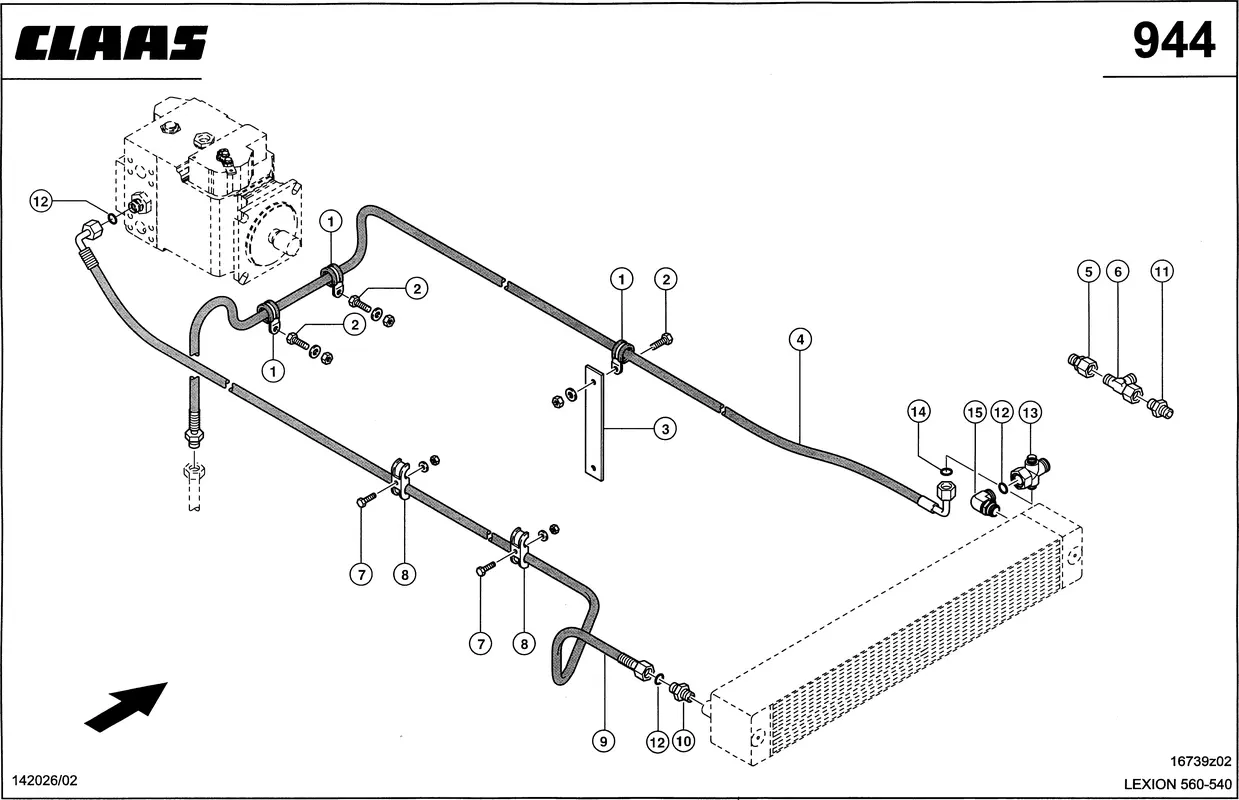

Гидропроводы, охлаждение масла. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Гидропроводы, охлаждение масла. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Элемент Крепёжный 0006898170 |
| Ссылка на деталь | 0006898170 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007720631 |
| Ссылка на деталь | 0007720631 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007384000 |
| Ссылка на деталь | 0007384000 |
| Номер на схеме | 5 |
| Название детали | Редуктор 0002154770 |
| Ссылка на деталь | 0002154770 |
| Номер на схеме | 5 |
| Название детали | Редуктор 0002391430 |
| Ссылка на деталь | 0002391430 |
| Номер на схеме | 6 |
| Название детали | Штуцер Г-Образный 0002388990 |
| Ссылка на деталь | 0002388990 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002375531 |
| Ссылка на деталь | 0002375531 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Хомут Сдвоенный 0007621380 |
| Ссылка на деталь | 0007621380 |
| Номер на схеме | 9 |
| Название детали | Шланг Соединит. 0007720510 |
| Ссылка на деталь | 0007720510 |
| Номер на схеме | 9 |
| Название детали | Шланг Соединит. 0006895491 |
| Ссылка на деталь | 0006895491 |
| Номер на схеме | 10 |
| Название детали | Штуцер Резьбовой 0002162370 |
| Ссылка на деталь | 0002162370 |
| Номер на схеме | 10 |
| Название детали | Штуцер Резьбовой 0002162760 |
| Ссылка на деталь | 0002162760 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002162370 |
| Ссылка на деталь | 0002162370 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002162760 |
| Ссылка на деталь | 0002162760 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002114900 |
| Ссылка на деталь | 0002114900 |
| Номер на схеме | 13 |
| Название детали | Сборник 0000550121 |
| Ссылка на деталь | 0000550121 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0001800980 |
| Ссылка на деталь | 0001800980 |
| Номер на схеме | 15 |
| Название детали | Штуцер Резьбовой 0002190260 |
| Ссылка на деталь | 0002190260 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0003132210 |
| Ссылка на деталь | 0003132210 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, охлаждение масла |
