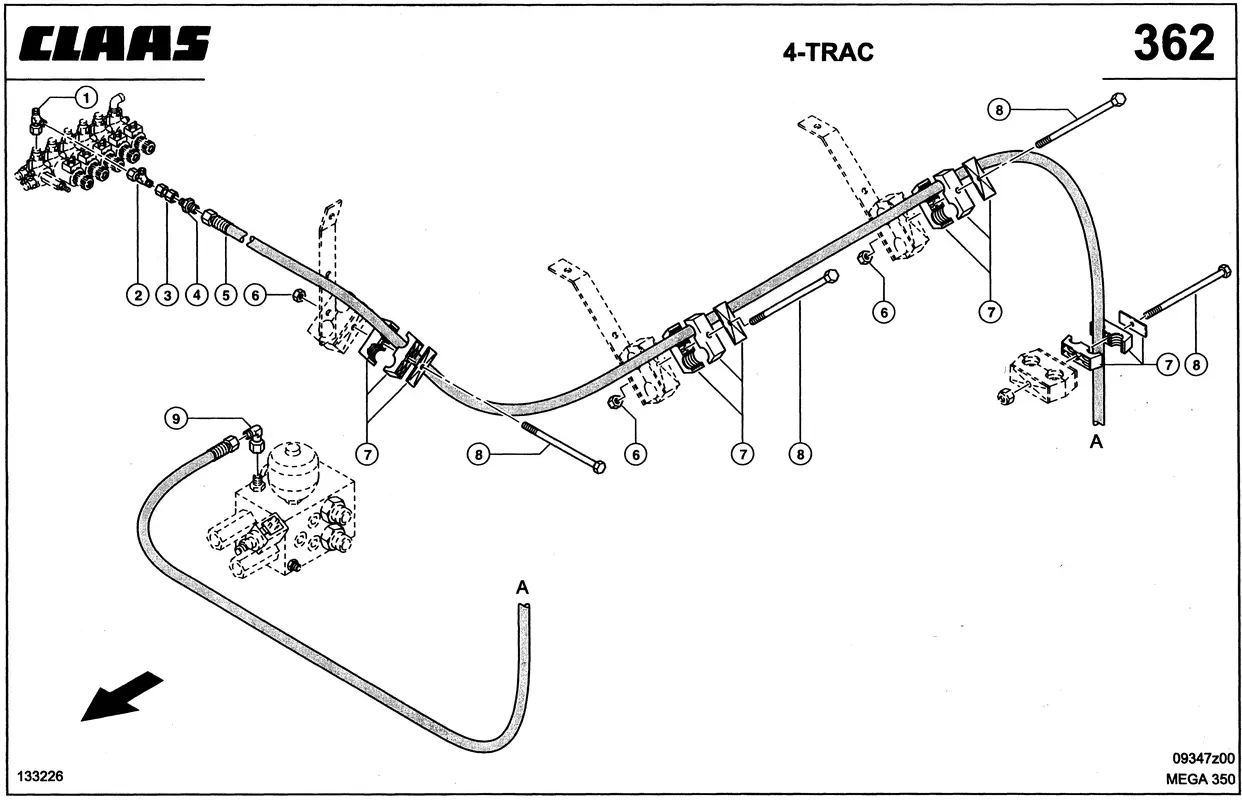

Гидропроводы, привод движения, 4-trac. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 2
Гидропроводы, привод движения, 4-trac. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Г-Образный 0002388990 |
| Ссылка на деталь | 0002388990 |
| Номер на схеме | 2 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 3 |
| Название детали | Соединение Резьб. 0002160930 |
| Ссылка на деталь | 0002160930 |
| Номер на схеме | 4 |
| Название детали | Штуцер Редукц. 0002154540 |
| Ссылка на деталь | 0002154540 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0006898540 |
| Ссылка на деталь | 0006898540 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Пара Полузажимов 0006890600 |
| Ссылка на деталь | 0006890600 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002442370 |
| Ссылка на деталь | 0002442370 |
| Номер на схеме | 9 |
| Название детали | Штуцер Угловой 0002383540 |
| Ссылка на деталь | 0002383540 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, привод движения, 4-trac, Приводы |
