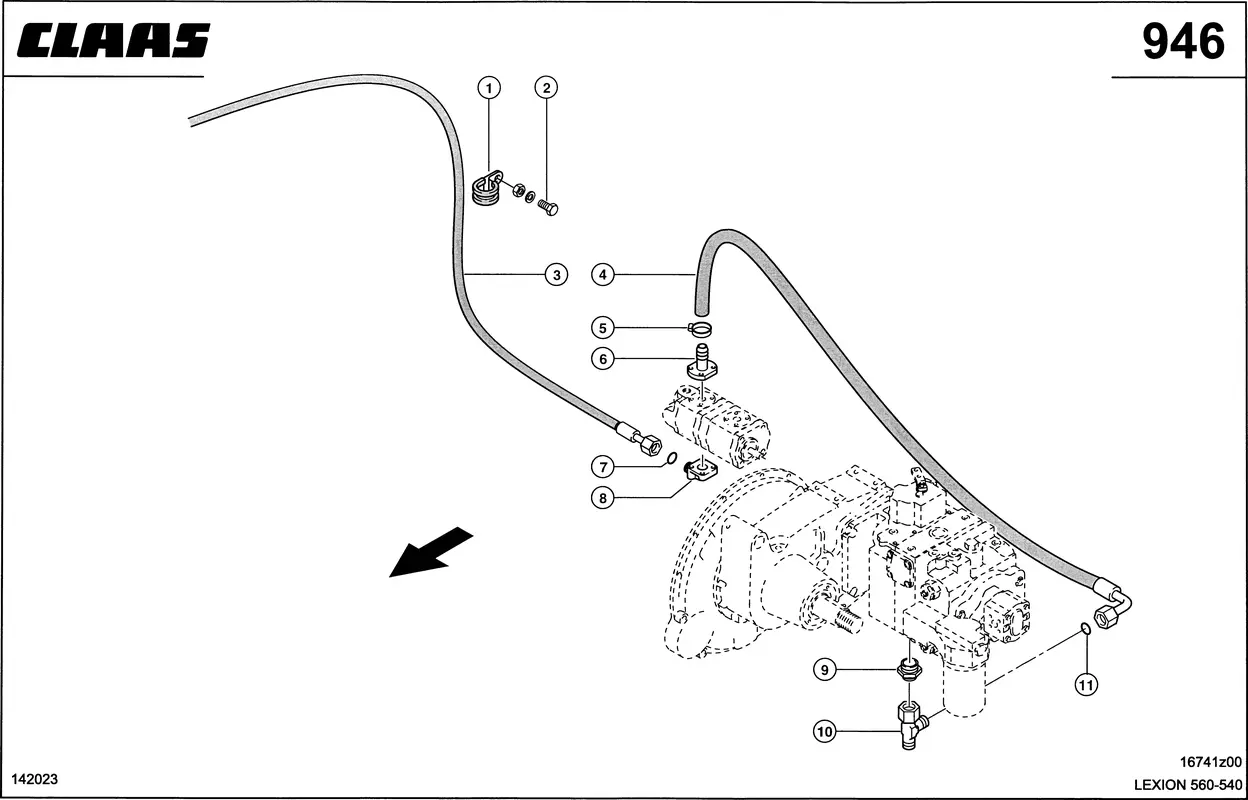

Гидропроводы, привод сетки радиатора. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, привод сетки радиатора. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Хомут 0002156120 |
| Ссылка на деталь | 0002156120 |
| Номер на схеме | 1 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0007720370 |
| Ссылка на деталь | 0007720370 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0007384090 |
| Ссылка на деталь | 0007384090 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007384491 |
| Ссылка на деталь | 0007384491 |
| Номер на схеме | 5 |
| Название детали | Зажим Шланговый 0004085583 |
| Ссылка на деталь | 0004085583 |
| Номер на схеме | 6 |
| Название детали | Патрубок 0006687470 |
| Ссылка на деталь | 0006687470 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002112581 |
| Ссылка на деталь | 0002112581 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 8 |
| Название детали | Штуцер Фланцевый 0002188940 |
| Ссылка на деталь | 0002188940 |
| Номер на схеме | 8 |
| Название детали | Фланец Угловой 0006833090 |
| Ссылка на деталь | 0006833090 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002116550 |
| Ссылка на деталь | 0002116550 |
| Номер на схеме | 10 |
| Название детали | Штуцер Г-Образный 0002391340 |
| Ссылка на деталь | 0002391340 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002114900 |
| Ссылка на деталь | 0002114900 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, привод сетки радиатора, Приводы |
