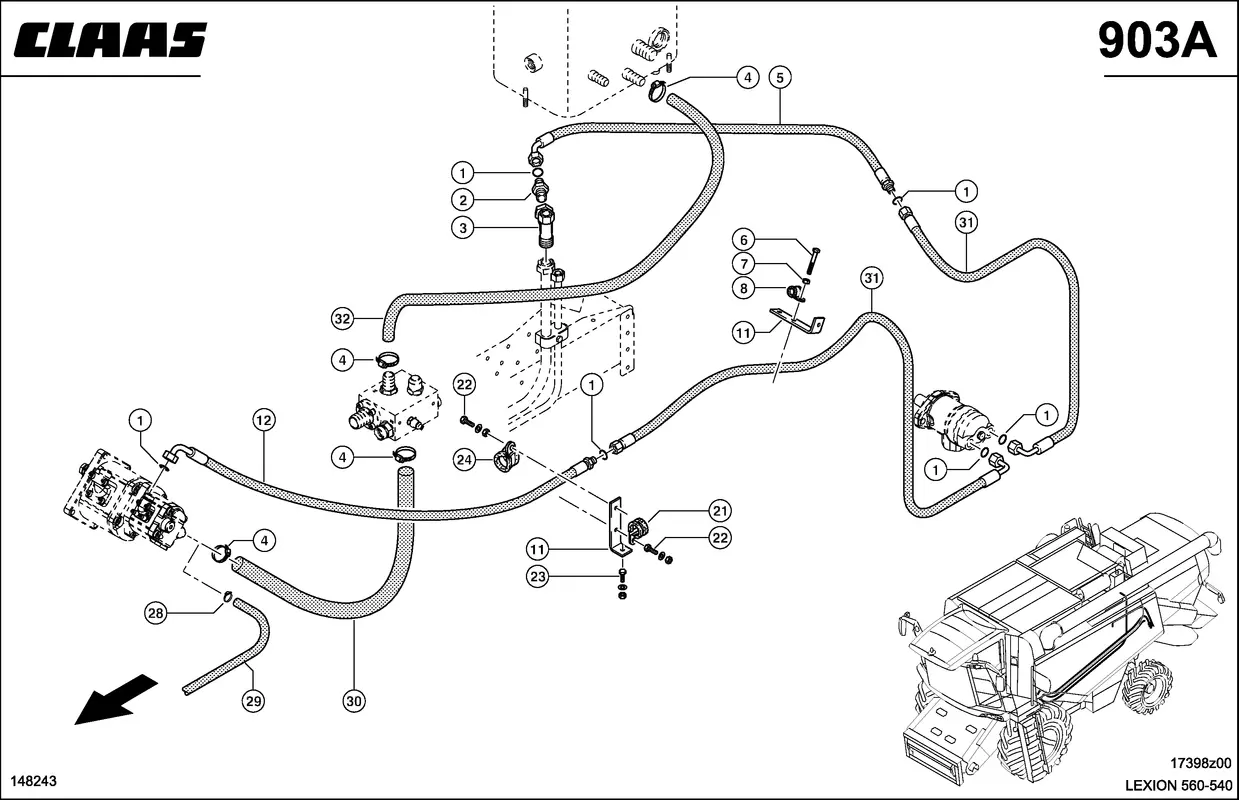

Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 2 |
| Название детали | Штуцер Резьбовой 0002388060 |
| Ссылка на деталь | 0002388060 |
| Номер на схеме | 3 |
| Название детали | Штуцер Г-Образный 0002391340 |
| Ссылка на деталь | 0002391340 |
| Номер на схеме | 4 |
| Название детали | Зажим Шланговый 0002390462 |
| Ссылка на деталь | 0002390462 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0006979760 |
| Ссылка на деталь | 0006979760 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Хомут 0002165680 |
| Ссылка на деталь | 0002165680 |
| Номер на схеме | 11 |
| Название детали | Уголок 0000730121 |
| Ссылка на деталь | 0000730121 |
| Номер на схеме | 12 |
| Название детали | Шланг Соединит. 0007719150 |
| Ссылка на деталь | 0007719150 |
| Номер на схеме | 21 |
| Название детали | Крепежный Хомут 0002150830 |
| Ссылка на деталь | 0002150830 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 23 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 24 |
| Название детали | Крепежный Хомут 0002150790 |
| Ссылка на деталь | 0002150790 |
| Номер на схеме | 28 |
| Название детали | Зажим Шланговый 0002154082 |
| Ссылка на деталь | 0002154082 |
| Номер на схеме | 29 |
| Название детали | Шланг Соединит. 0006837960 |
| Ссылка на деталь | 0006837960 |
| Номер на схеме | 30 |
| Название детали | Шланг 0006837942 |
| Ссылка на деталь | 0006837942 |
| Номер на схеме | 31 |
| Название детали | Шланг Соединит. 0005851590 |
| Ссылка на деталь | 0005851590 |
| Номер на схеме | 32 |
| Название детали | Шланг 0006835962 |
| Ссылка на деталь | 0006835962 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, радиальный распределитель |
