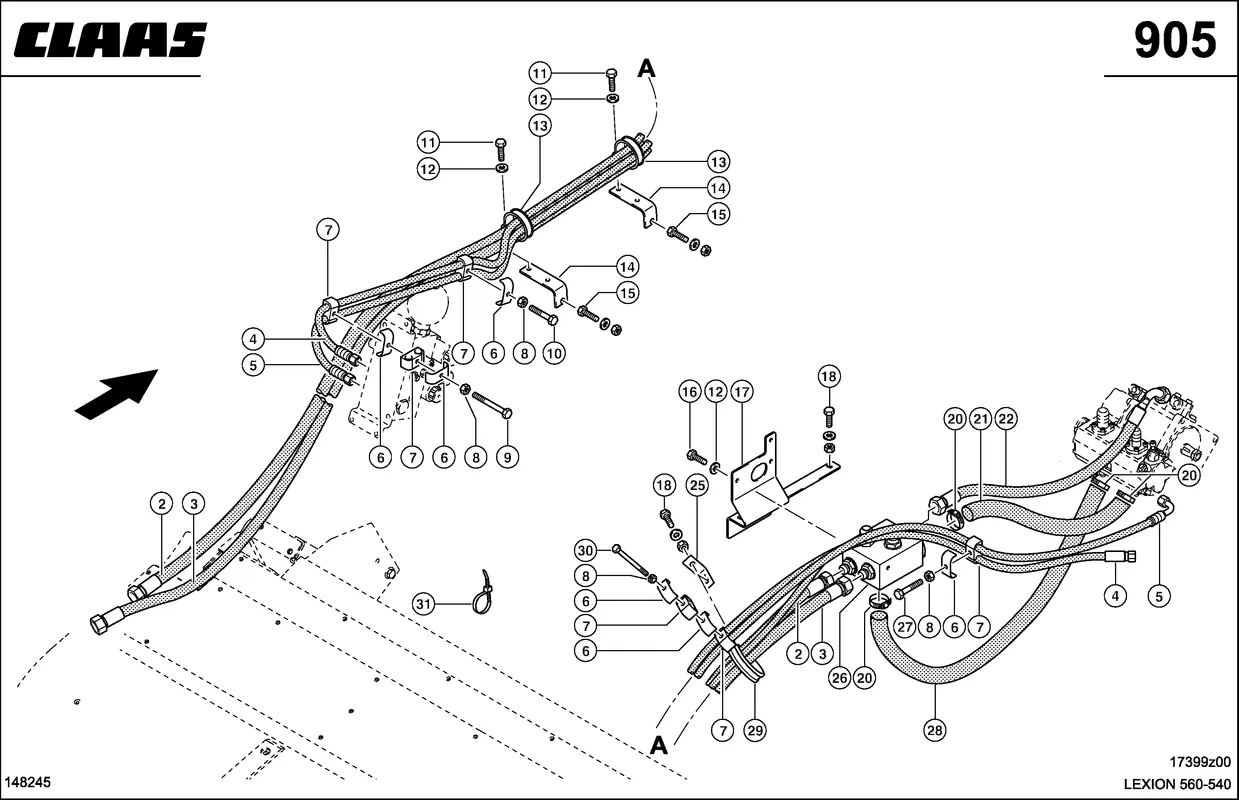

Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007152572 |
| Ссылка на деталь | 0007152572 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114900 |
| Ссылка на деталь | 0002114900 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0007152582 |
| Ссылка на деталь | 0007152582 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0001800980 |
| Ссылка на деталь | 0001800980 |
| Номер на схеме | 4 |
| Название детали | Шланг Соединит. 0007720361 |
| Ссылка на деталь | 0007720361 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002112581 |
| Ссылка на деталь | 0002112581 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0007720340 |
| Ссылка на деталь | 0007720340 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002112581 |
| Ссылка на деталь | 0002112581 |
| Номер на схеме | 6 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 8 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002378700 |
| Ссылка на деталь | 0002378700 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Хомут 0002163850 |
| Ссылка на деталь | 0002163850 |
| Номер на схеме | 14 |
| Название детали | Уголок 0006490680 |
| Ссылка на деталь | 0006490680 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002360560 |
| Ссылка на деталь | 0002360560 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393890 |
| Ссылка на деталь | 0002393890 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361720 |
| Ссылка на деталь | 0002361720 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 17 |
| Название детали | Держатель 0006836622 |
| Ссылка на деталь | 0006836622 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 20 |
| Название детали | Зажим Шланговый 0002390462 |
| Ссылка на деталь | 0002390462 |
| Номер на схеме | 21 |
| Название детали | Шланг 0006836251 |
| Ссылка на деталь | 0006836251 |
| Номер на схеме | 22 |
| Название детали | Шланг Соединит. 0006834640 |
| Ссылка на деталь | 0006834640 |
| Номер на схеме | 22 |
| Название детали | Кольцо Уплотнит. 0002386771 |
| Ссылка на деталь | 0002386771 |
| Номер на схеме | 25 |
| Название детали | Уголок Опорный 0006562971 |
| Ссылка на деталь | 0006562971 |
| Номер на схеме | 26 |
| Название детали | Сборник 0000552890 |
| Ссылка на деталь | 0000552890 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 28 |
| Название детали | Шланг 0006837942 |
| Ссылка на деталь | 0006837942 |
| Номер на схеме | 29 |
| Название детали | Хомут 0002165680 |
| Ссылка на деталь | 0002165680 |
| Номер на схеме | 30 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 31 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, радиальный распределитель |
