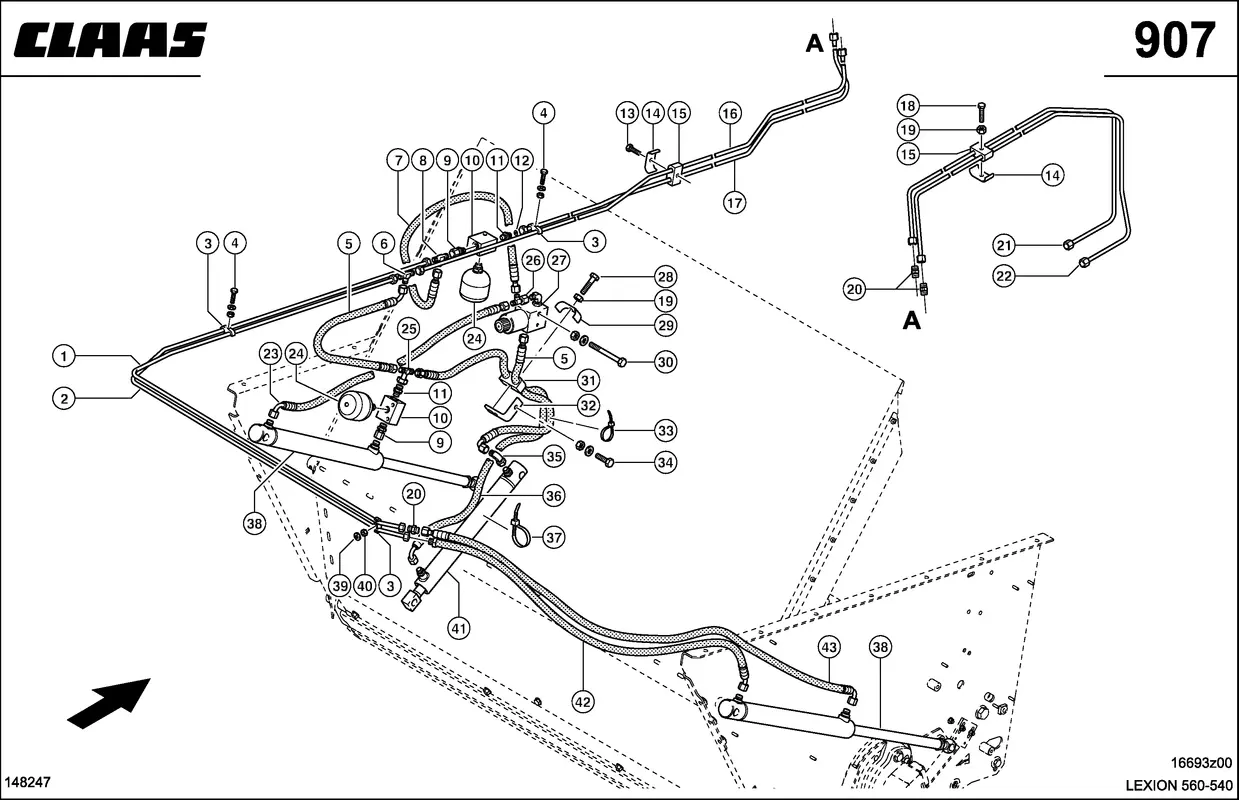

Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 3
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод Смонт 0007431680 |
| Ссылка на деталь | 0007431680 |
| Номер на схеме | 2 |
| Название детали | Трубопровод Смонт 0007431660 |
| Ссылка на деталь | 0007431660 |
| Номер на схеме | 3 |
| Название детали | Хомут Сдвоенный 0007234980 |
| Ссылка на деталь | 0007234980 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 4 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0009934570 |
| Ссылка на деталь | 0009934570 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 6 |
| Название детали | Штуцерт-Обр. 0002387890 |
| Ссылка на деталь | 0002387890 |
| Номер на схеме | 7 |
| Название детали | Шланг Соединит. 0007386850 |
| Ссылка на деталь | 0007386850 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 8 |
| Название детали | Штуцерт-Обр. 0002387890 |
| Ссылка на деталь | 0002387890 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002134270 |
| Ссылка на деталь | 0002134270 |
| Номер на схеме | 10 |
| Название детали | Адаптер 0000889751 |
| Ссылка на деталь | 0000889751 |
| Номер на схеме | 11 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 12 |
| Название детали | Дроссель 0006072531 |
| Ссылка на деталь | 0006072531 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002373390 |
| Ссылка на деталь | 0002373390 |
| Номер на схеме | 14 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 15 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 16 |
| Название детали | Трубопровод Смонт 0007430480 |
| Ссылка на деталь | 0007430480 |
| Номер на схеме | 17 |
| Название детали | Трубопровод Смонт 0007430700 |
| Ссылка на деталь | 0007430700 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 19 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 20 |
| Название детали | Штуцер 0002387180 |
| Ссылка на деталь | 0002387180 |
| Номер на схеме | 21 |
| Название детали | Трубопровод Смонт 0007430460 |
| Ссылка на деталь | 0007430460 |
| Номер на схеме | 22 |
| Название детали | Трубопровод Смонт 0007430480 |
| Ссылка на деталь | 0007430480 |
| Номер на схеме | 23 |
| Название детали | Шланг Соединит. 0009941211 |
| Ссылка на деталь | 0009941211 |
| Номер на схеме | 23 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 24 |
| Название детали | Гидроаккумулятор 0000879392 |
| Ссылка на деталь | 0000879392 |
| Номер на схеме | 24 |
| Название детали | Кольцо Упл.плоск. 0006331141 |
| Ссылка на деталь | 0006331141 |
| Номер на схеме | 25 |
| Название детали | Тройник 0002392650 |
| Ссылка на деталь | 0002392650 |
| Номер на схеме | 26 |
| Название детали | Тройник 0002392800 |
| Ссылка на деталь | 0002392800 |
| Номер на схеме | 27 |
| Название детали | Распределитель 0000552020 |
| Ссылка на деталь | 0000552020 |
| Номер на схеме | 28 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 29 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 30 |
| Название детали | Винт 6-Гр. 0002355230 |
| Ссылка на деталь | 0002355230 |
| Номер на схеме | 31 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 32 |
| Название детали | Уголок 0009609060 |
| Ссылка на деталь | 0009609060 |
| Номер на схеме | 33 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 34 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 34 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 34 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 35 |
| Название детали | Соединение М-Обр. 0002180360 |
| Ссылка на деталь | 0002180360 |
| Номер на схеме | 35 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 36 |
| Название детали | Шланг 0006671170 |
| Ссылка на деталь | 0006671170 |
| Номер на схеме | 36 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 37 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 38 |
| Название детали | Гидроцилиндр В Сборе 0000406562 |
| Ссылка на деталь | 0000406562 |
| Номер на схеме | 39 |
| Название детали | Плоская Шайба 0002342220 |
| Ссылка на деталь | 0002342220 |
| Номер на схеме | 40 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 41 |
| Название детали | Гидроцилиндр В Сборе 0000406742 |
| Ссылка на деталь | 0000406742 |
| Номер на схеме | 41 |
| Название детали | Кпл.Уплотнений 0000898060 |
| Ссылка на деталь | 0000898060 |
| Номер на схеме | 42 |
| Название детали | Шланг Соединит. 0007719601 |
| Ссылка на деталь | 0007719601 |
| Номер на схеме | 42 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 43 |
| Название детали | Шланг Соединит. 0007719591 |
| Ссылка на деталь | 0007719591 |
| Номер на схеме | 43 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, радиальный распределитель |
