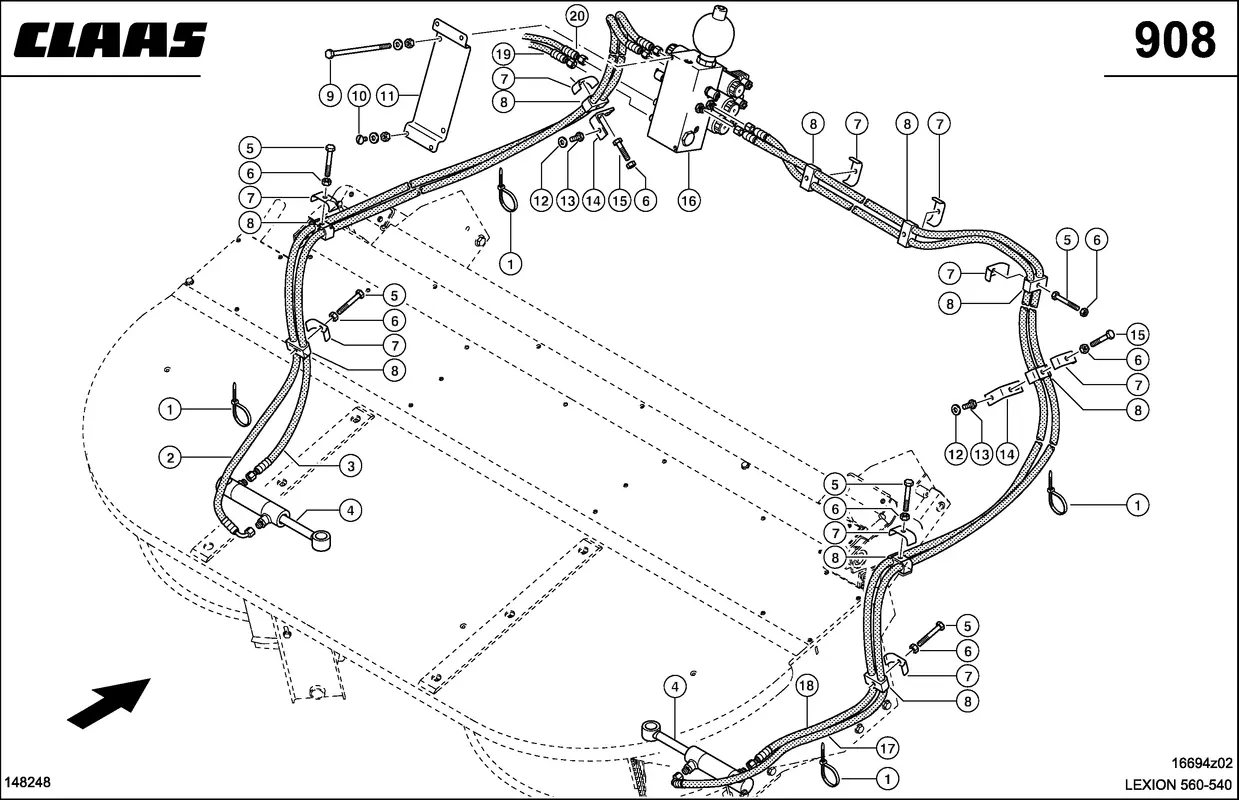

Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 4
Гидропроводы, радиальный распределитель. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 4
Описание
| Номер на схеме | 1 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007720320 |
| Ссылка на деталь | 0007720320 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0007720330 |
| Ссылка на деталь | 0007720330 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 4 |
| Название детали | Цилиндр Смонт. 0000406774 |
| Ссылка на деталь | 0000406774 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002355190 |
| Ссылка на деталь | 0002355190 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 8 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002384160 |
| Ссылка на деталь | 0002384160 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Винт Полупотайной 0006100981 |
| Ссылка на деталь | 0006100981 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Цоколь 0007848880 |
| Ссылка на деталь | 0007848880 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 14 |
| Название детали | Уголок Опорный 0006562971 |
| Ссылка на деталь | 0006562971 |
| Номер на схеме | 15 |
| Название детали | Винт 6-Гр. 0002373400 |
| Ссылка на деталь | 0002373400 |
| Номер на схеме | 16 |
| Название детали | Блок Распределит. 0007715221 |
| Ссылка на деталь | 0007715221 |
| Номер на схеме | 17 |
| Название детали | Шланг Соединит. 0007720271 |
| Ссылка на деталь | 0007720271 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 18 |
| Название детали | Шланг Соединит. 0007720311 |
| Ссылка на деталь | 0007720311 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 19 |
| Название детали | Шланг Соединит. 0007720340 |
| Ссылка на деталь | 0007720340 |
| Номер на схеме | 20 |
| Название детали | Шланг Соединит. 0007720361 |
| Ссылка на деталь | 0007720361 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, радиальный распределитель |
