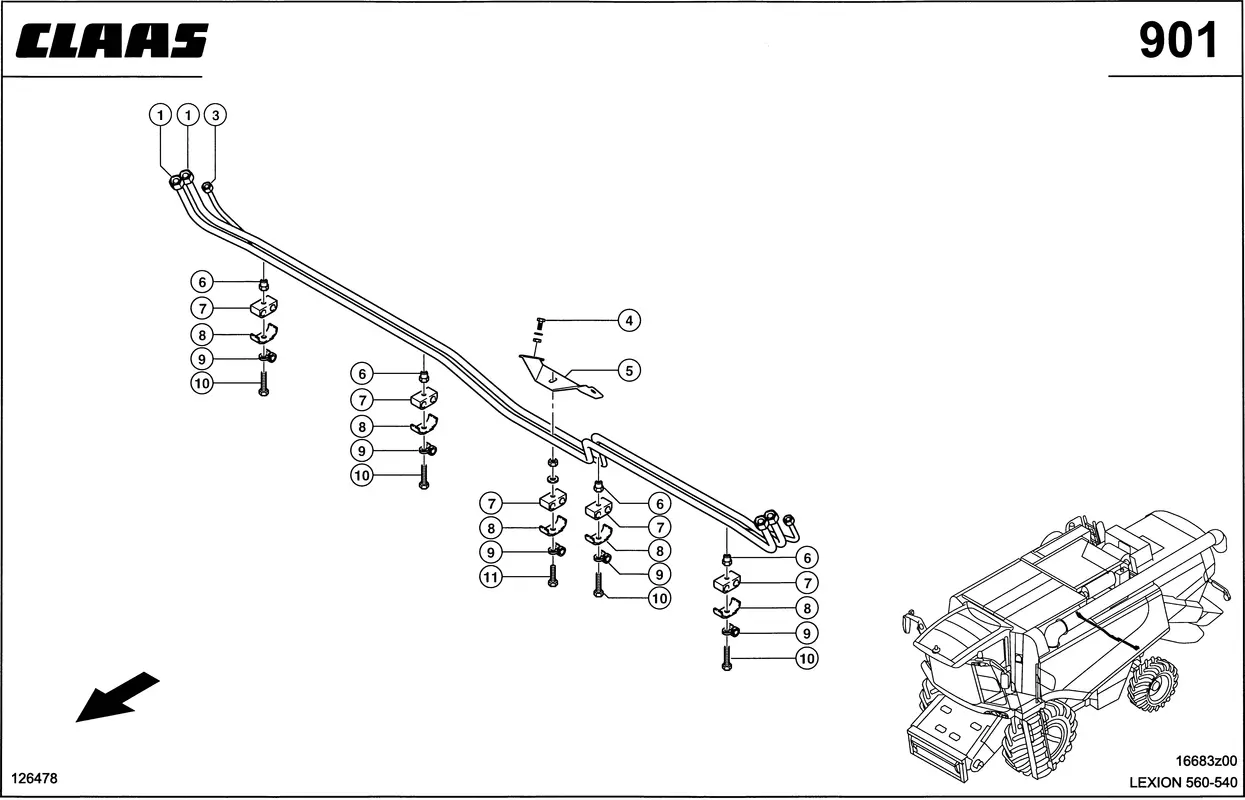

Гидропроводы, распределитель половы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Гидропроводы, распределитель половы. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Патрубок 0007432001 |
| Ссылка на деталь | 0007432001 |
| Номер на схеме | 3 |
| Название детали | Трубопровод Смонт 0007432160 |
| Ссылка на деталь | 0007432160 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Щиток Опорный 0006836141 |
| Ссылка на деталь | 0006836141 |
| Номер на схеме | 6 |
| Название детали | Гайка Заклепыв. 0002159130 |
| Ссылка на деталь | 0002159130 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 8 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 9 |
| Название детали | Хомут 0006331430 |
| Ссылка на деталь | 0006331430 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002355190 |
| Ссылка на деталь | 0002355190 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002373410 |
| Ссылка на деталь | 0002373410 |
| Номер на схеме | 11 |
| Название детали | Шайба 0002368260 |
| Ссылка на деталь | 0002368260 |
| Номер на схеме | 11 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, распределитель половы |
