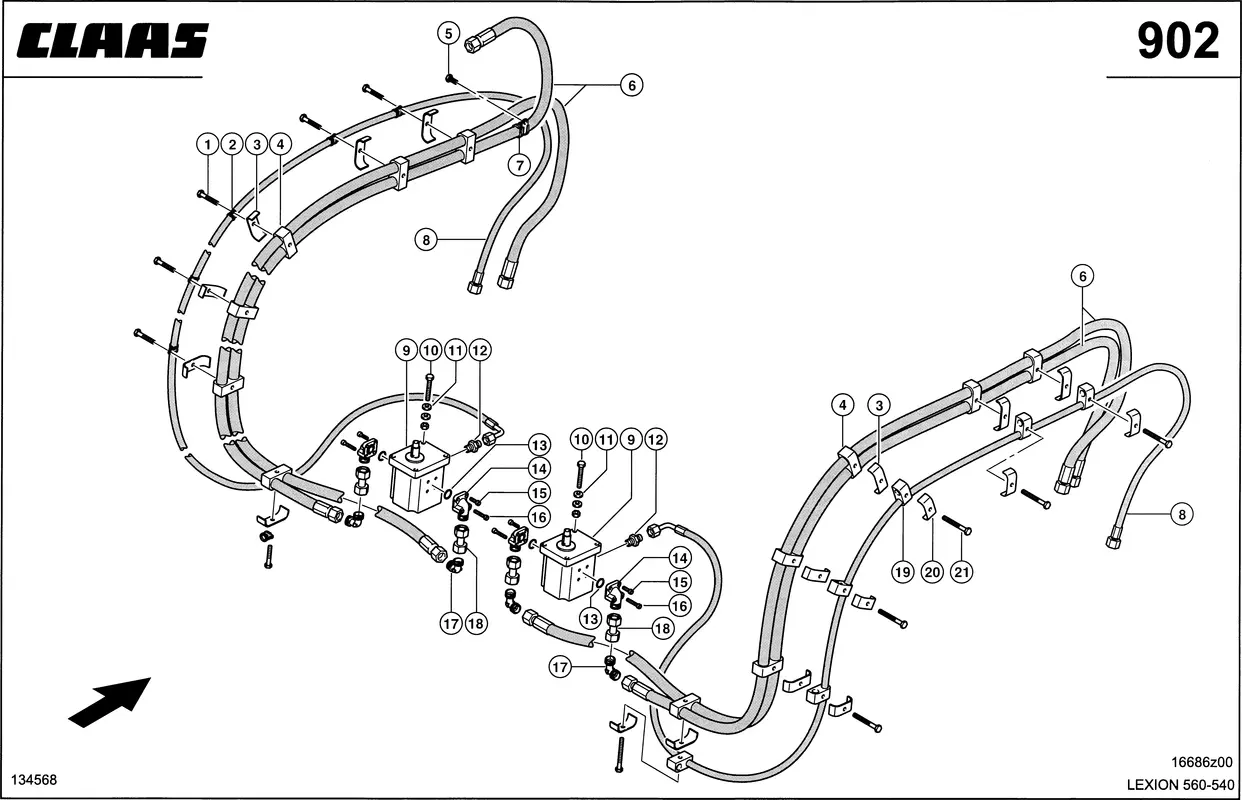

Гидропроводы, распределитель половы. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 2
Гидропроводы, распределитель половы. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002355190 |
| Ссылка на деталь | 0002355190 |
| Номер на схеме | 2 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 3 |
| Название детали | Хомут Сдвоенный 0006836610 |
| Ссылка на деталь | 0006836610 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006978120 |
| Ссылка на деталь | 0006978120 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0007153140 |
| Ссылка на деталь | 0007153140 |
| Номер на схеме | 7 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 8 |
| Название детали | Шланг Соединит. 0007153130 |
| Ссылка на деталь | 0007153130 |
| Номер на схеме | 9 |
| Название детали | Гидромотор 0006836931 |
| Ссылка на деталь | 0006836931 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002444130 |
| Ссылка на деталь | 0002444130 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 10 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 11 |
| Название детали | Плоская Шайба 0002369112 |
| Ссылка на деталь | 0002369112 |
| Номер на схеме | 12 |
| Название детали | Штуцер Резьбовой 0003177210 |
| Ссылка на деталь | 0003177210 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнит. 0002381940 |
| Ссылка на деталь | 0002381940 |
| Номер на схеме | 14 |
| Название детали | Штуцер Фланцевый 0008087470 |
| Ссылка на деталь | 0008087470 |
| Номер на схеме | 15 |
| Название детали | Винт С Цил.Гол. 0002164510 |
| Ссылка на деталь | 0002164510 |
| Номер на схеме | 16 |
| Название детали | Винт С Цил.гол. 0002185530 |
| Ссылка на деталь | 0002185530 |
| Номер на схеме | 17 |
| Название детали | Штуцер 0002390740 |
| Ссылка на деталь | 0002390740 |
| Номер на схеме | 18 |
| Название детали | Труба 0007431500 |
| Ссылка на деталь | 0007431500 |
| Номер на схеме | 19 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 20 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 21 |
| Название детали | Винт 6-Гр. 0002355230 |
| Ссылка на деталь | 0002355230 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, распределитель половы |
