Гидропроводы, распределитель – schneid. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 83599999
Гидропроводы, распределитель – schneid. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999
Описание

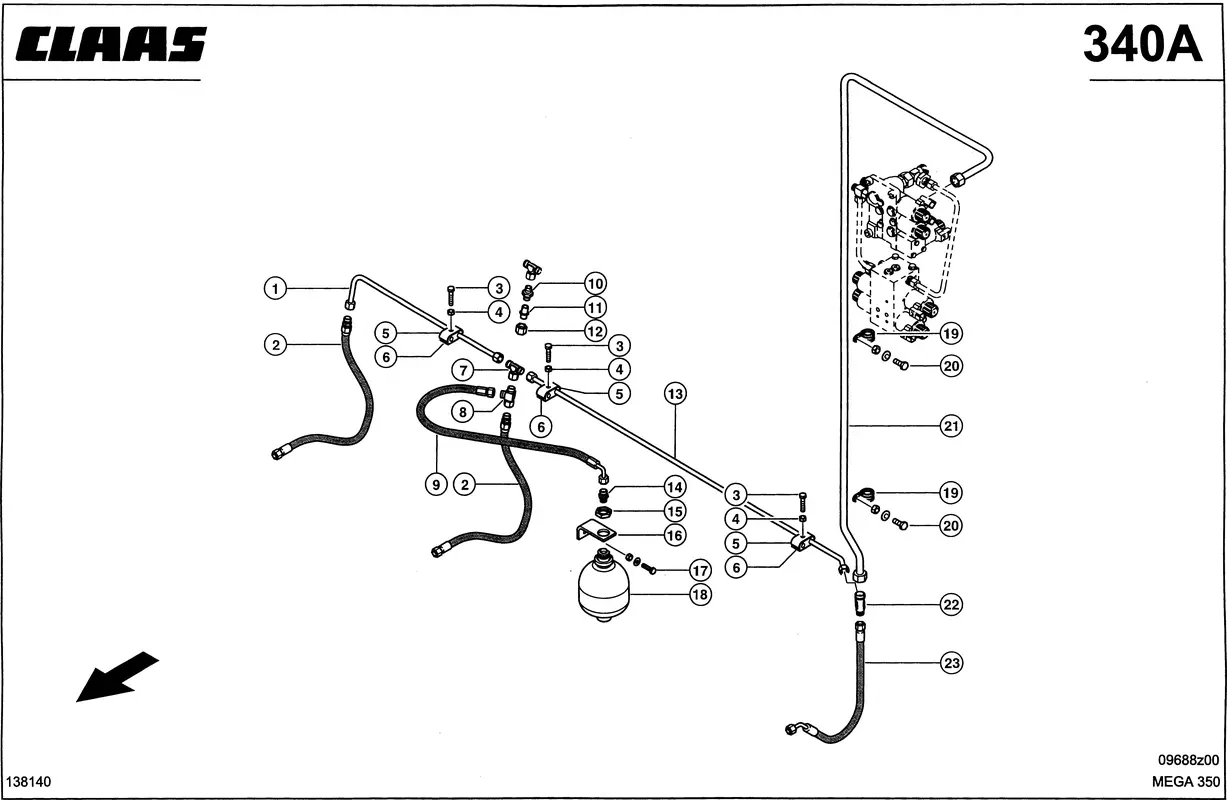

| Номер на схеме | 1 |
| Название детали | Трубопровод 0007478500 |
| Ссылка на деталь | 0007478500 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0006834531 |
| Ссылка на деталь | 0006834531 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 7 |
| Название детали | Тройник 0002390390 |
| Ссылка на деталь | 0002390390 |
| Номер на схеме | 8 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 9 |
| Название детали | Шланг 0007387131 |
| Ссылка на деталь | 0007387131 |
| Номер на схеме | 9 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 10 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 11 |
| Название детали | Пробка 0002150881 |
| Ссылка на деталь | 0002150881 |
| Номер на схеме | 12 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 13 |
| Название детали | Трубопровод 0007478540 |
| Ссылка на деталь | 0007478540 |
| Номер на схеме | 14 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002153150 |
| Ссылка на деталь | 0002153150 |
| Номер на схеме | 16 |
| Название детали | Уголок 0006671360 |
| Ссылка на деталь | 0006671360 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 18 |
| Название детали | Гидроаккумулятор 0006689270 |
| Ссылка на деталь | 0006689270 |
| Номер на схеме | 19 |
| Название детали | Хомут 0002156120 |
| Ссылка на деталь | 0002156120 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 21 |
| Название детали | Трубопровод 0007478520 |
| Ссылка на деталь | 0007478520 |
| Номер на схеме | 22 |
| Название детали | Штуцер Редукц. 0002168190 |
| Ссылка на деталь | 0002168190 |
| Номер на схеме | 23 |
| Название детали | Шланг Соединит. 0005852160 |
| Ссылка на деталь | 0005852160 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидропроводы, распределитель – schneid |
